A munkaeszköz lekapcsolása a Walterscheid csatlakozókról

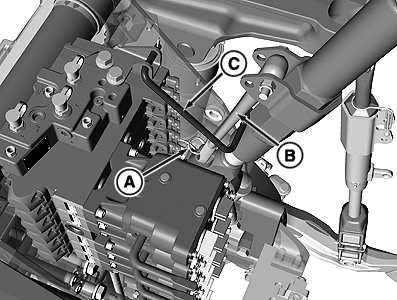

RXA0098641-UN-25AUG08

A - Rögzítőgyűrű

B - Forgatókar

C - Forgatókar rögzítő

1. Süllyessze le a munkaeszközt a talajra.

   MEGJEGYZÉS: A független kerék-felfüggesztéssel rendelkező traktorokon végezze el a traktor szintezését járó motor mellett:

   • Nyomja le a kuplungpedált
   • Kapcsolja a sebességváltó kart négy másodpercre fokozatba
   • Kapcsolja a sebességváltó kart SEMLEGES állásba
   • Ismételje meg mindaddig, míg a szintezés be nem fejeződik



2. Kösse le a hidraulika tömlőket és az elektromos csatlakozásokat.

3. Oldja ki a horgok reteszét és süllyessze le az emelőkarokat annyira, hogy a gyorskapcsoló horgok szabaddá váljanak a függesztőcsapoktól.

4. Kösse le a középső függesztőkart a munkaeszközről.

5. Óvatosan álljon le traktorral a munkagépről!

6. Rögzítse a középső függesztőkart szállítási helyzetben! Távolítsa el a biztosító karikát (A). Hajtsa fel a középső függesztő rúd karját (B) és akassza a rögzítő kampót (C) a helyére.
