A munkaeszköz csatlakoztatása a gyorskapcsoló kerethez

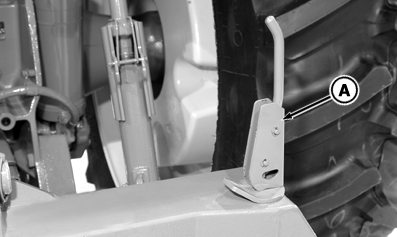

RXA0087968-UN-21MAR06

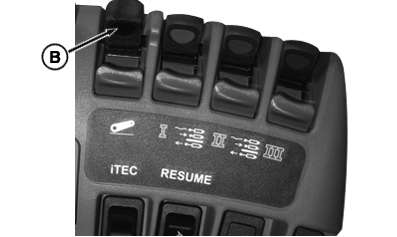

RXA0101383-UN-01APR09

Kar

A - Gyorskapcsoló reteszelő karja

B - Hárompont-emelő vezérlőkar

VIGYÁZAT: Személyi sérülés és a gép rongálódásának elkerülése érdekében, bármilyen munkagép felkapcsolásakor tegye a sebességváltót PARK állásba, és ellenőrizze a hárompont-emelő teljes mozgási tartományát ütközés, szorulás, vagy a TLT szabadon hagyása szempontjából, amikor a munkagép fel van kapcsolva!

Ne álljon a traktor és a munkagép közé!

1. Húzza fel a keret reteszelő karjait (A).

2. Süllyessze le a hárompont-emelőt annyira, hogy az emelőkarok a munkaeszköz függesztő csapjai alá kerüljenek.

3. Tolasson hátra a munkaeszközhöz.

4. Emelje meg a hárompontot, hogy a munkagép csapjai beakadjanak a horgokba!

5. VIGYÁZAT: A személyi sérülés, vagy anyagi kár elkerülése érdekében ellenőrizze a munkagép helyes felkapcsolását! A helytelen csatlakoztatás esetén a munkaeszköz a kerekek fölött átugorva nekiütközhet a traktor fülkéjének.

   A keret reteszelő karjait lenyomva rögzítse a munkagépet a gyorskapcsoló kerethez!

6. Csatlakoztassa a hidraulika tömlőket és az elektromos csatlakozókat!

7. FONTOS: Ellenőrizze, hogy a munkagép nem ütközik-e neki a traktornak. Szükség lehet a vonórúd eltávolítására.

   A függesztőmű vezérlőkarját (B) lassan húzva emelje meg a munkagépet. Süllyessze le a munkaeszközt a talajra és állítsa be az emelési magasság korlátozást, ha szükséges.

   FONTOS:

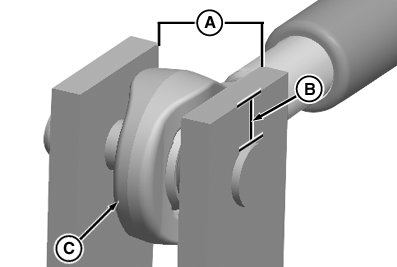

   RXA0086593-UN-09FEB06

   Munkaeszköz függesztőpont (3-es kategória)

   A - Távolság

   B - Távolság

   C - Villa

   Ha a középső függesztőrúd közvetlenül a munkaeszközhöz van csatlakoztatva, mérje meg a felső függesztési nyílást (A) és a magasságot a csap (B) felett. Ha a munkaeszköz középső függesztőpontjának nyílása 70 mm-nél (2,8 in.) nagyobb, vagy a furat körül 14 mm-nél (0,6 in.) kisebb hely van, akkor használjon hézagolókat a villa (C) csuklásának határolására.
   • Ha 4N kategóriájú hárompont függesztéshez csatlakoztat, akkor a középső függesztőrúd forgáspontjának mindkét oldalán használjon hézagolókat.



---
