A hárompont-emelő átalakítása—Átalakítható gyorskapcsoló keret

1. Néhány keskeny soros/nyomtávos munkaművelet esetén szükség lehet a hárompont-emelő 3N kategóriára történő átalakítására. A gyorskapcsoló keret átalakítható 3-as, vagy 3N-es kategóriára. Hacsak lehetséges, a 3-as kategóriát használja, különösen nehéz terhelésnél.

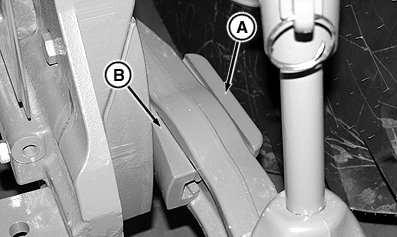

   RXA0085783-UN-10JAN06

   Távtartó és ütközőblokk

   A - Távtartó

   B - Ütközőblokk

   Helyezzen távtartót (A) az emelőkar külső részére 3N kategória esetén.

   FONTOS: Ha a gyorskapcsoló keret 3N kategóriára van átalakítva, akkor a lengéshatároló távtartót (A) a munkaeszköz sérülésének elkerülése érdekében az emelőkarok külső oldalára kell helyezni.

---




2. Csökkentse a hézagot a minimumra az ütközőblokk (B) beállításával.

3. Húzza meg biztonságosan.

4.

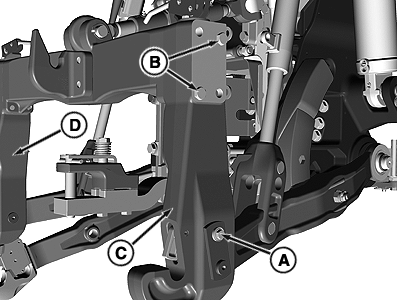

   RXA0098644-UN-28JUL08

   Gyorscsatlakozó


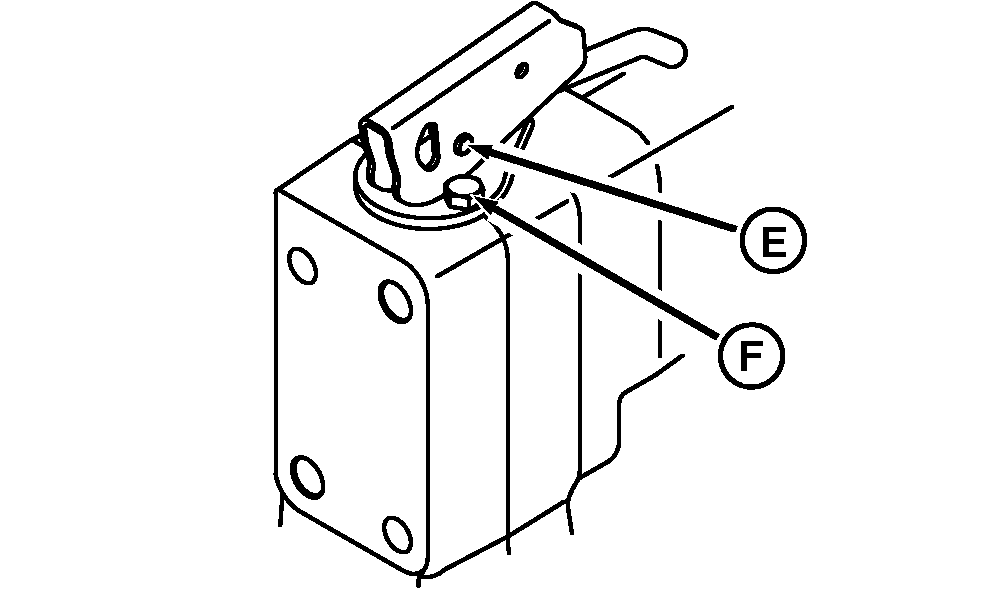

   RXA0085782-UN-10JAN06

   Gyorscsatlakozó

   A - Rögzítő csavarok

   B - Csavarok

   C - Bal oldali tag

   D - Jobb oldali tag

   E - C-kapocs és csap

   F - Csavar

   Támassza alá a gyorskapcsoló keret középső részét. Vegye ki a csap rögzítő csavarjait (A) és a csapokat a vonókarokból. Vegye ki az oldaltag csavarjait (B).

---




5. Cserélje fel a gyorskapcsoló oldaltagjait, a bal oldali tagot (C) jobbra és a jobb oldali tagot (D) balra. Húzza meg a csavarokat 320 ±64 Nm nyomatékkal.

6. Kösse le a reteszelő karokat a C-kapocs és a csap (E) levételével.

7. Vegye ki a csavart (F) az alaplemezből és fordítsa át úgy, hogy a füle befelé nézzen.

8. Csavarja vissza a csavarokat, és húzza meg őket szorosan.

9. Kösse vissza a karokat.
