A 4-es kategóriájú átalakítható gyorskapcsoló keret alsó horgainak átalakítása

VIGYÁZAT: A gyorskapcsoló keret emeléséhez használjon megfelelő emelőberendezést. A hibás mozdulat személyi sérüléshez vezethet.

MEGJEGYZÉS: Az átalakítás során az elemek egy vonalba állításához egy másik személy szükséges.

Ha a 4-es kategória alsó horgait 3-as kategóriájú munkaeszközzel szeretné használni, akkor a munkaeszköz 3-as kategóriához való perselyeire szükség van; ezek a perselyek a John Deere kereskedőtől beszerezhetők.

1. MEGJEGYZÉS: Az alsó horgok nincsenek megjelölve, hogy a bal vagy a jobb oldalra valók. Ne helyezze át az alsó horgokat az egyik oldalról a másikra.

   Támassza alá a gyorskapcsoló keretet (A).

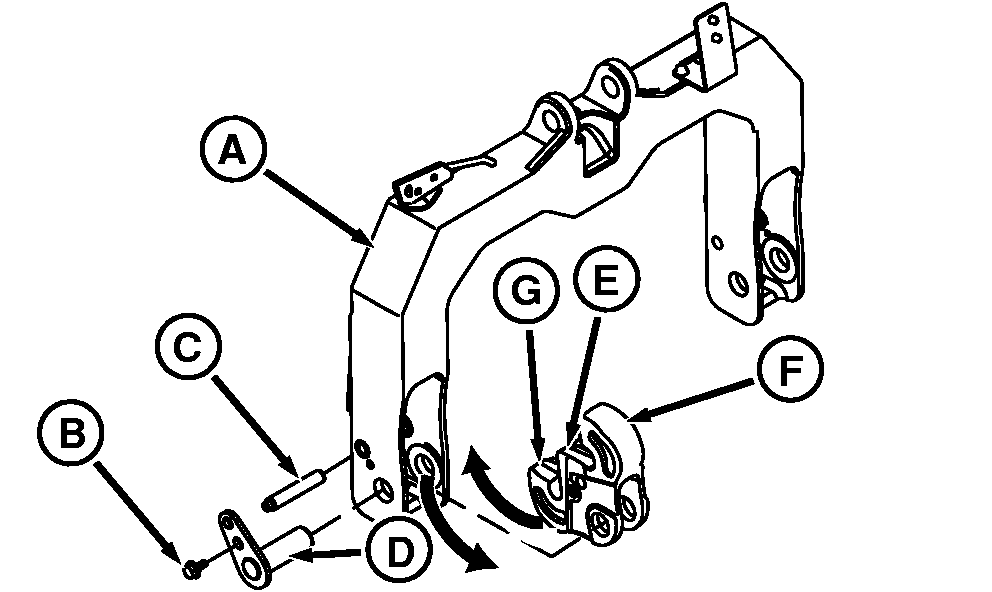

   RXA0085785-UN-10JAN06

   Az alsó horgok átalakítása

   A - Gyorskapcsoló keret

   B - Csavar

   C - Rögzítő

   D - Csap

   E - Alsó horog

   F - 3-as kategóriájú horog

   G - 4N kategóriájú horog

---




2. Távolítsa el a csavart (B).

3. Távolítsa el a rögzítőt (C), majd a csapot (D).

   MEGJEGYZÉS: Mivel az alsó horog (E) egyik vége 3-as kategóriájú (F), a másik vége pedig 4N kategóriájú (G), ezért a horgokat egyszerűen megfordítva mind a 3-as, mind a 4N kategóriához használható.

4. Vegye le az alsó horgot úgy, hogy előbb fordítsa lefelé, majd hátrafelé, végül csúsztassa ki a horgot a keretből.

5. Helyezze vissza az alsó horgot úgy, hogy a kívánt vége kifelé essen. A kiszereléssel ellentétes mozdulattal, fordítsa felfelé, majd befelé.

6. Szerelje vissza a csapot, a rögzítőt és a csavart. Húzza meg a megadott nyomatékra.

   Részegység	Méret	Specifikáció
   Alsó karok csavarok	Meghúzási nyomaték	100 Nm (74 lb-ft)
