A munkaeszköz szintezésének beállítása

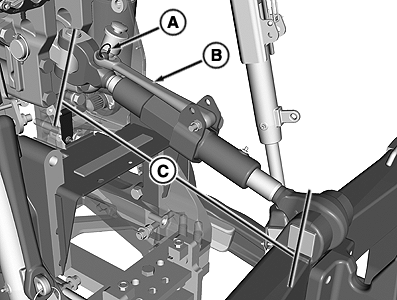

RXA0098642-UN-16JUL08

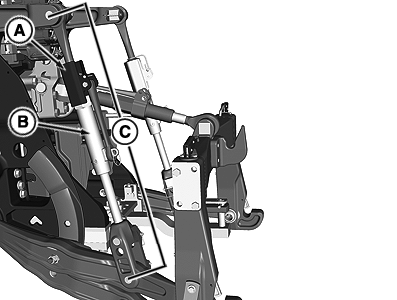

RXA0098643-UN-16JUL08

A - Rögzítőgyűrű

B - Kar

C - A középső függesztőrúd hosszának beállítása

D - Gyűrű

E - Középső rész

F - Az emelőkar hosszának beállítása

1. Állítsa be a munkaeszköz szintezését előre-hátra irányban a középső függesztőrúd állításával.

   • Távolítsa el a rögzítő gyűrűt (A).
   • Hajtsa fel a fogantyút (B).
   • Forgassa a középső függesztőrúd középső részét a kívánt helyzetbe.



2. Rögzítse a fogantyút a biztosító karikával.

3. Mérje meg a csapok középpontja (C) közötti távolságot.

   Részegység	Méret	Specifikáció
   Középső függesztőkar
   Beállítás	A 3-es kategóriájú hossza, gyorskapcsoló kerettel	627—790 mm (24,7—31,1 in.)

4. A függesztőrudak beállításával végezze el a munkaeszköz oldalirányú szintezését. Csúsztassa a gyűrűt (D) felfelé. Forgassa a függesztőrúd középső részét (E) a kívánt helyzetbe.

   Részegység	Méret	Specifikáció
   A függesztőkar hossza
   Beállítás	A 3-es kategóriájú hossza (gyorskapcsoló kerettel, vagy anélkül)	966—1135 mm (38.— 44.7 in.)

5. Reteszelje az oldalirányú úszást.

6. Rögzítse a mandzsettát a helyén.
