A pótkocsi vonóhorog használata

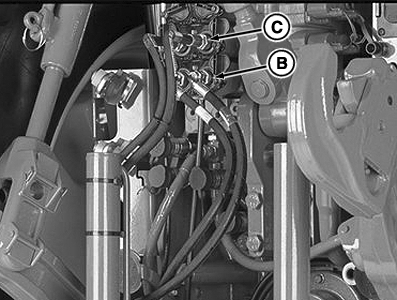

1. MEGJEGYZÉS: A pótkocsi vonóhorog a külső hidraulika szelepekkel működtethető. Az I-es szelep (B) emeli, vagy süllyeszti a vonóhorgot, míg a II-es szelep (C) kitolja és visszahúzza a horgot.


   RXA0100506-UN-11FEB09


   RXA0083371-UN-15AUG05


   RXA0083395-UN-15AUG05

   A - Kar

   B - I-es szelep csatlakozója

   C - II-es szelep csatlakozója

   D - Horog

   E - Vonórúd

   F - Érintkezők

   A vonóhorog kioldásához emelje fel a hárompont-emelőt, mialatt a kart (A) jobbra húzza, majd süllyessze le a hárompont emelőt a kívánt mélységre.

---




2. Tolasson hátra a traktorral és emelje fel a pótkocsi vonóhorgot, hogy a horog beakadjon a pótkocsi vonószemébe.

3. Emelje fel a vonóhorgot szállítási/rögzített helyzetbe.

4. Ellenőrizze, hogy a vonókapcsoló rögzített helyzetben van-e. Húzza jobbra a kioldókart. A karnak nem szabad elmozdulnia.

   VIGYÁZAT: A pótkocsi vonóhorog használatakor kerülje a személyi sérülést és a gép károsodását. Mielőtt elindulna a traktorral, ellenőrizze, hogy a vonóhorog teljesen felemelt és rögzített helyzetben van-e. Az összeérés, vagy akadás elkerülése érdekében állítsa be az oldallengés határolókat, vagy a stabilizátorokat.

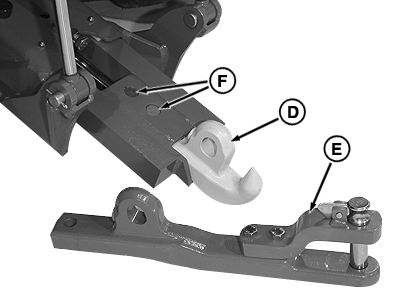

5. A vonóeszközök cseréjéhez távolítsa el a csapokat (F) és a horgot (D), majd csúsztassa be a vonóhorgot (E) és helyezze vissza a csapokat.
