3 az 1-ben vonórendszer

VIGYÁZAT: Kerülje a személyi sérülést. Tartsa távol kezét és az ujjait a vonókapcsoló reteszelő szerkezetétől.

RXA0100506-UN-11FEB09

RXA0086664-UN-14FEB06

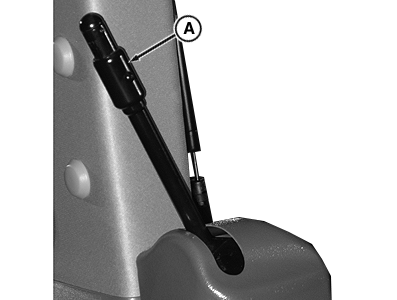

A - Kar (a fülkében)

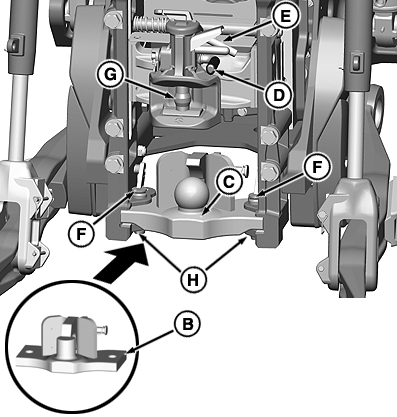

B - Csapos csatlakozó

C - Golyós vonófej

D - Pótkocsi vonófej kioldó kar

E - Pótkocsi vonófej magasságállító kar

F - Rögzítő csapok

G - Pótkocsi vonófej

H - Rugós biztosítású csapok

A vonócsap automatikusan záródik, amikor a pótkocsi vonószeme a vonófejbe csatlakozik, illetve a kioldó kar (A) segítségével kézzel is lezárható.

Szerelje be a csapos csatlakozót (B) vagy a golyós csatlakozót (C) a rugós biztosítású csapok (H) és a rögzítő csapok (F) kihúzásával. Csúsztassa valamelyik csatlakozót a sínek közé és helyezze vissza a rögzítő csapokat.

FONTOS: Amennyiben egy 35 mm-es (1 3/8 in.) TLT-t vagy TLT adaptert használ a 3 az 1-ben vonórendszerrel, szükséges lehet a kormányzási szög lehatárolására, hogy megelőzzük a TLT hajtás kidörzsölődését és/vagy a vonókapcsoló sín sérülését.
