Fellépők és kapaszkodók

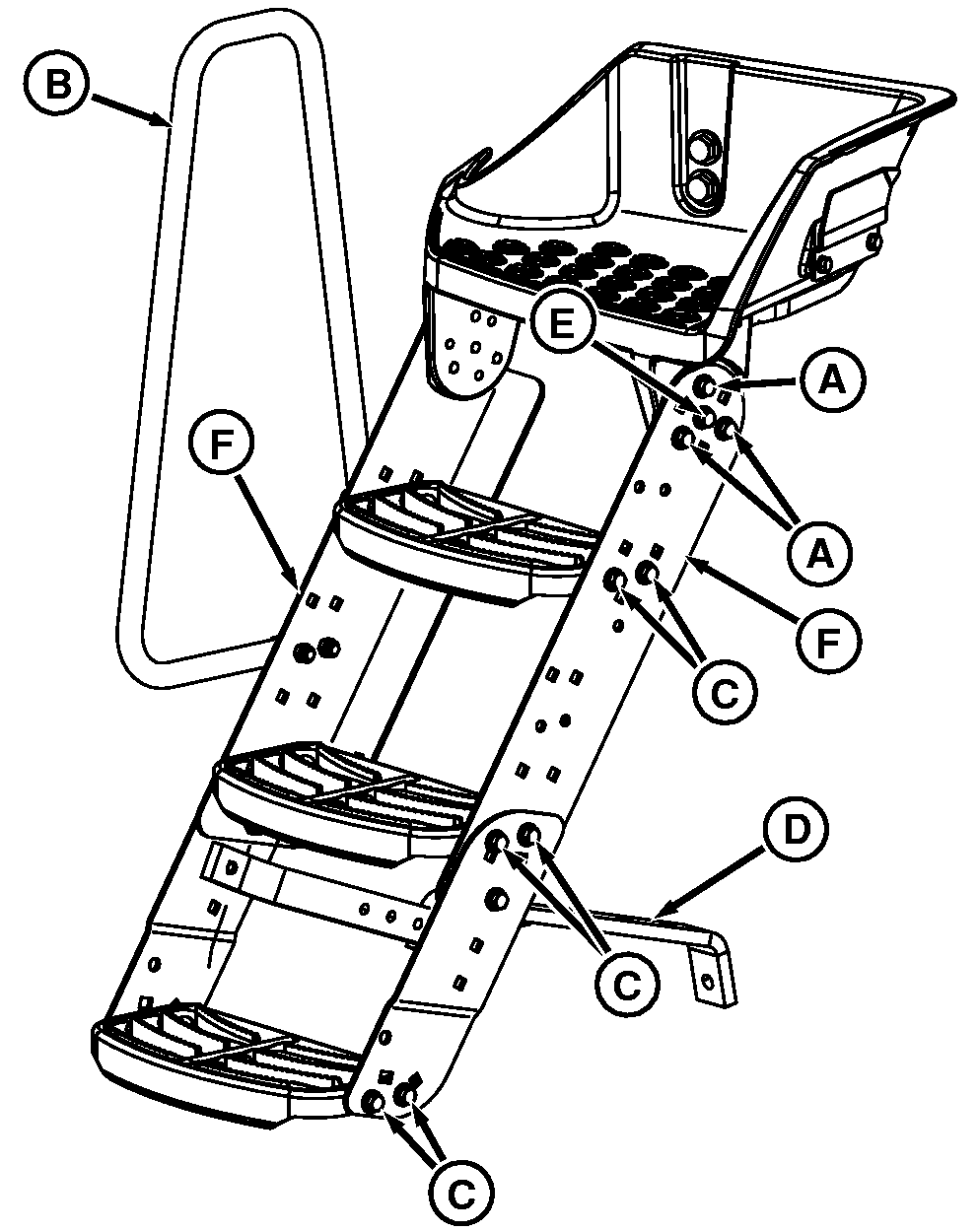

RXA0080279-UN-21APR05

Fellépők és kapaszkodók

A - Lépcső szögét állító csavarok

B - Kapaszkodó

C - Fellépő beállító csavarok

D - Fogantyú

E - Középső csavar

F - Oldallemezek

Lépcsők

MEGJEGYZÉS: Állítsa be a lépcsőket és a kapaszkodókat az oldallemezen (F) lévő kerek furatok segítségével.

Ne vegye ki a középső csavart (E). A fellépő elfordítható, ha állításra van szükség.

A csavarok (A) a fellépő megfelelő szögét biztosítják.

A kerek furatokban lévő csavarok (C) biztosítják, hogy az egyes lépcsők a fellépő szögének megfelelő szögben álljanak.

Kapaszkodó

A kapaszkodót (B) a fellépőhöz be kell állítani.

Fogantyú

A pánt (D) a fellépőnek biztosít plusz megtámasztást.

Állítsa be a fokokat, és a megfelelő nyomatékkal húzza meg a csavarokat.

Részegység	Méret	Specifikáció
Csavarok	Meghúzási nyomaték	73 Nm (54 lb-ft)
