A hidraulikatömlők lekötése

FONTOS: A gőzzel vagy a magasnyomású mosóval történő tisztítás az SCV csatlakozók környékén a berendezés meghibásodásához vezethet. Az 1000 psi (75 bar) feletti nyomással működő magasnyomású mosókat legalább 200 mm (8 in.) távolságban kell tartani a csatlakozóktól.

RXA0099927-UN-20FEB09

RXA0097039-UN-13AUG08

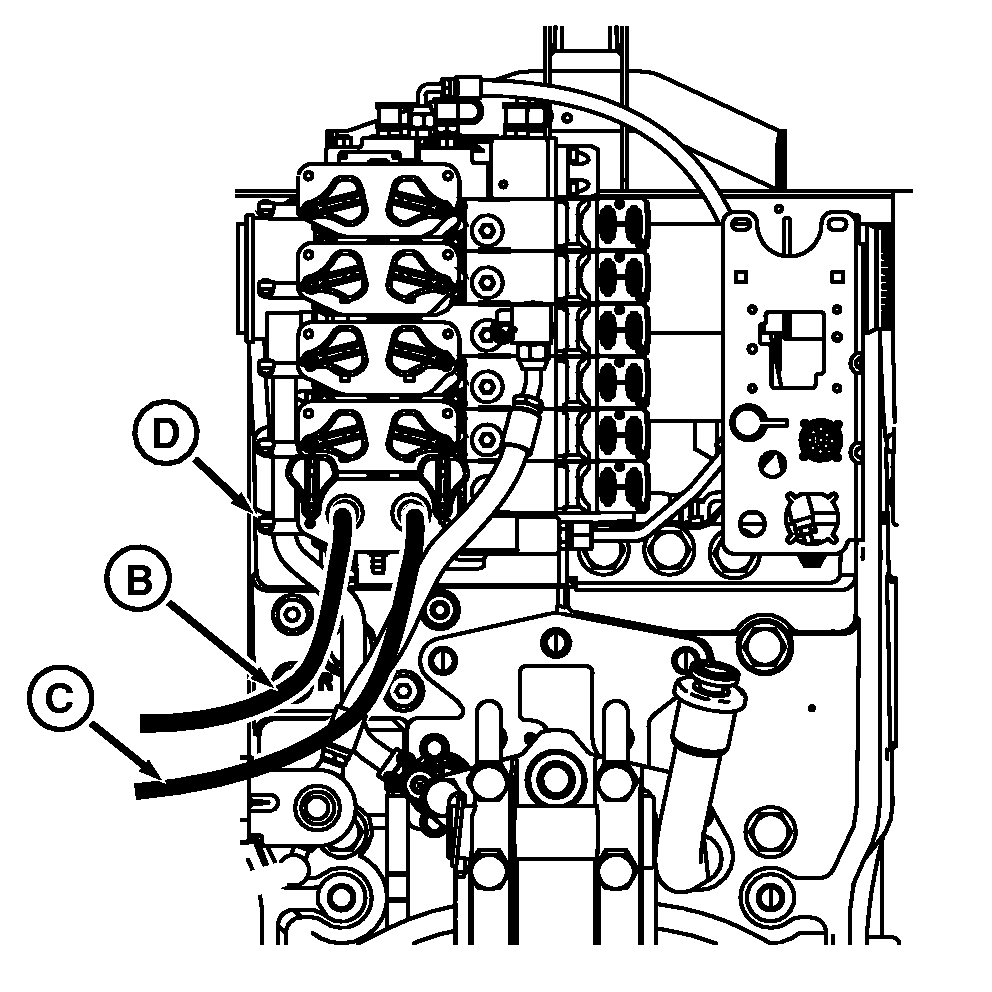

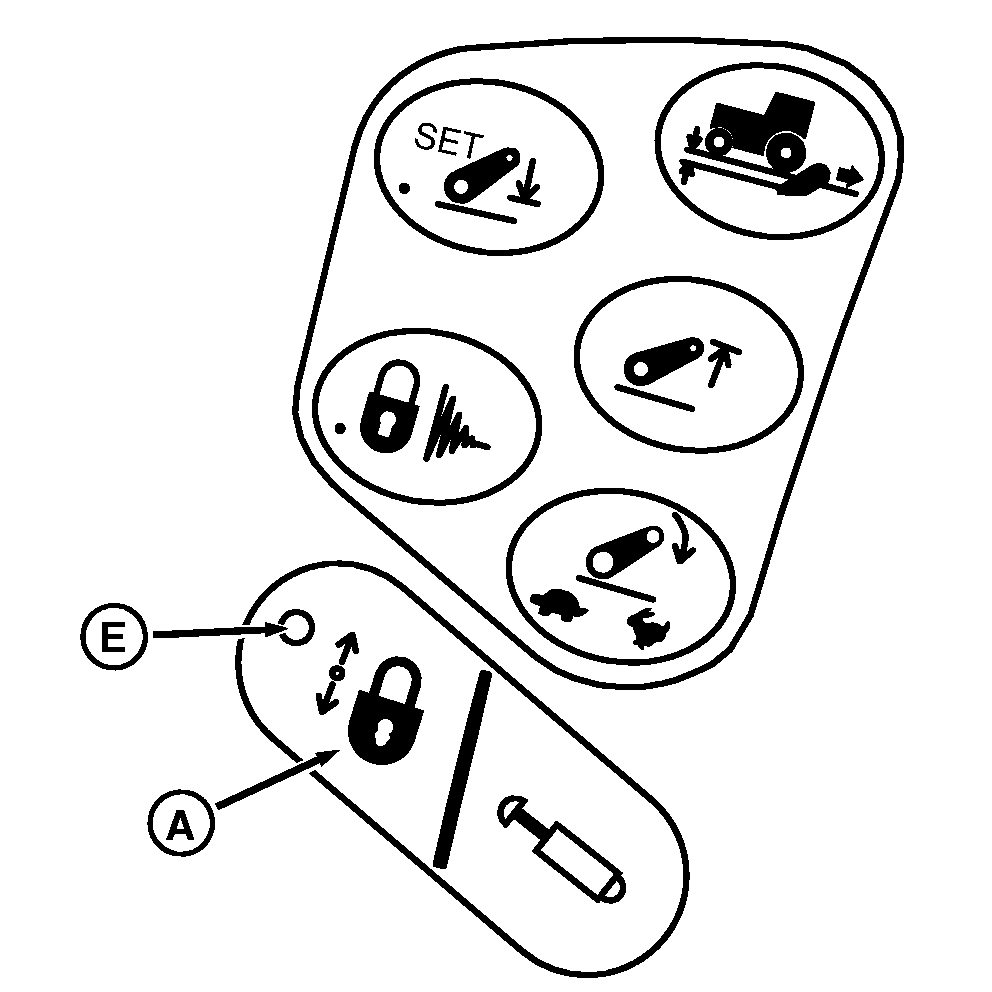

A - Szállítási reteszelés gomb

B - Kitol tömlő

C - Visszahúz tömlő

D - Kar

E - Szállítási reteszelés jelzőlámpa

VIGYÁZAT: A munkagép véletlen elmozdulása és az esetleges sérülések megelőzése érdekében a munkagépek lekapcsolása előtt nyomja le a szállítási reteszelés gombját (A).

1. Süllyessze le a munkagépet a talajra.

2. Nyomja meg a szállítási reteszelő gombot a szállítási reteszelés bekapcsolásához.

3. Figyelje a CommandARM™ kezelőszerveket, és ellenőrizze, hogy kigyullad-e a szállítási reteszelés visszajelző lámpája (E).

4. Nyomja le a kart (D), hogy kioldja mind a kitoló (B), mind a visszahúzó (C) tömlőt.
