Traktor vontatása

VIGYÁZAT:

RW55349A
RW55349A-UN-22OCT99

RW55350A
RW55350A-UN-22OCT99

Merev hajtott mellső híd

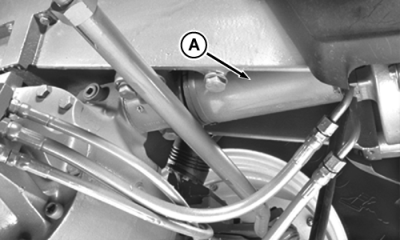

A - Kardánburkolat

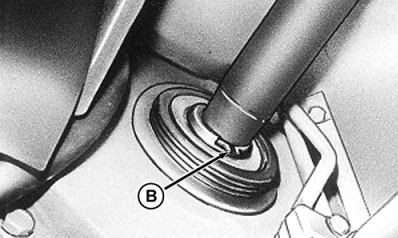

B - Rögzítőgyűrű

Kerülje a sérüléssel járó, vagy halált okozó baleseteket. Kösse le a mechanikus elsőkerékhajtás vagy az ILS ™ (független kerékfelfüggesztés) hajtótengelyét/hajtótengelyeit, ha a traktort úgy vontatja, hogy a mellső kerekei hordozón vannak. Az elektromos vezérlés, vagy a hajtómű/hidraulika olaj nyomásának kiesésekor a mellső hajtás bekapcsolódik és le fogja húzni a traktort a gépkocsiról még a kapcsoló KIKAPCSOLT helyzetében is.

FONTOS: Kerülje a hajtómű és a hajtáslánc részeinek károsodását:

  • Soha ne próbálja meg a traktort behúzva indítani. A motor nem fog beindulni.
  • Ha lehetséges, járassa a motort 1250 ford/perc fordulat fölött, hogy a megfelelő kenés, kormányozhatóság és a fék biztosítva legyen.
  • Ne vontassa a traktort gyorsabban, mint 8 km/h (5 mph). Fagypont alatti hőmérsékleten az első 10 percben ne haladja meg a 3 km/ó (2 mérf./ó) sebességet.
  • Ellenőrizze a hajtómű-hidraulika olajszintet. A mellső kerekek megemelésekor minden 152 mm (6 in.) emelés esetén öntsön a rendszerbe 4 l (1 U.S. gal.) olajat. Ne emelje fel a mellső kerekeket a talajtól 305 mm-nél (12 in.) magasabbra. A szállítás befejezése után engedje le a felesleges olajat.


A traktor vontatása a mellső kerekeivel a gépkocsin

FONTOS: Ellenőrizze a hajtómű-hidraulika olajszintet. A mellső kerekek megemelésekor minden 152 mm (6 in.) emelés esetén öntsön a rendszerbe 4 l (1 U.S. gal.) olajat. Ne emelje fel a mellső kerekeket a talajtól 305 mm-nél (12 in.) magasabbra. A szállítás befejezése után engedje le a felesleges olajat.

HAJTOTT MELLSŐ HÍD:

  • Szerelje le a kardánburkolatot (A). Feszítse szét a rögzítőgyűrűt (B) és csúsztassa a kuplungból előre a tengelyt.
  • Helyezzen egy dugót a kuplungházba, hogy megóvja a portól.

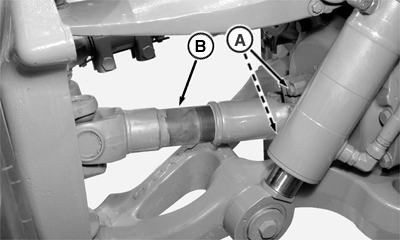

FÜGGETLEN KERÉKFELFÜGGESZTÉS:

RXA0087519
RXA0087519-UN-10MAR06

A - Csavarok

B - Hajtótengely

  • Távolítsa el a felső és alsó rögzítőcsavarokat (A) a kardánvilla mindkét oldaláról.
  • Tolja össze mindegyik hajtótengelyt (B) a minimális hosszúságúra.
  • Függessze fel mindkét tengelyt egy-egy hevederrel.

Nyomja le egy pillanatra a fékpedálokat, hogy biztos legyen abban, hogy a differenciálzár nincs bekapcsolva.

Az ILS (független kerékfelfüggesztés) a Deere & Company márkaneve

OURX935,0000AD1-35-20090825
