A hidraulika tömlők csatlakoztatása

FONTOS: A gőzzel vagy a magasnyomású mosóval történő tisztítás az SCV csatlakozók környékén a berendezés meghibásodásához vezethet. Az 1000 psi (75 bar) feletti nyomással működő magasnyomású mosókat legalább 200 mm (8 in.) távolságban kell tartani a csatlakozóktól.

RXA0099926-UN-20FEB09

TouchSet kijelző

RXA0098645-UN-17JUL08

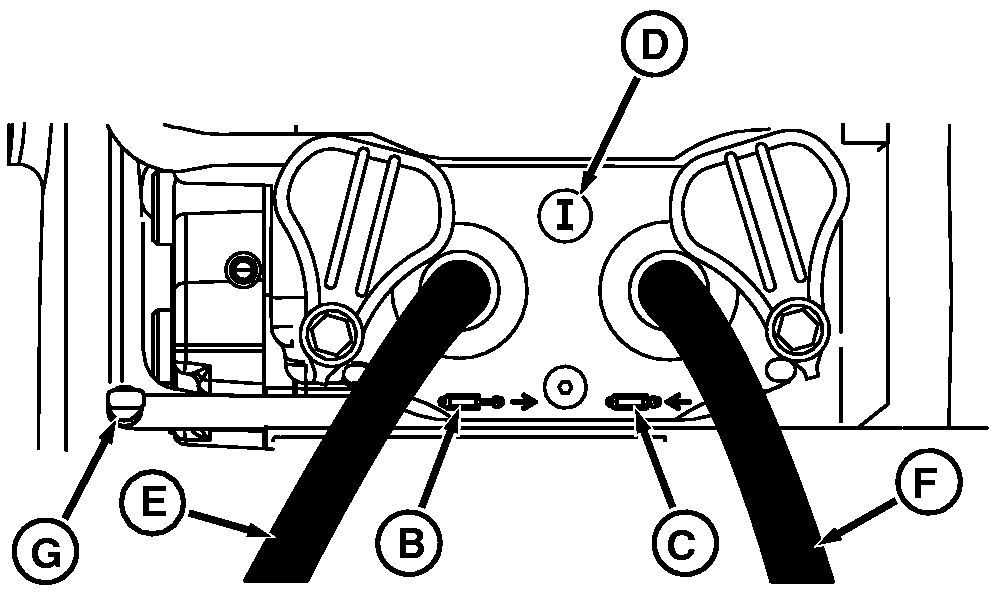

A - Szállítási reteszelés gomb

B - Kitol ikon

C - Visszahúz ikon

D - SCV azonosító szám

E - Kitol tömlő

F - Visszahúz tömlő

G - Kar

H - Szállítási reteszelés jelzőlámpa

MEGJEGYZÉS: Az SCV-k a könnyebb megkülönböztetés érdekében színkóddal vannak ellátva.

SCV számok és a hozzájuk tartozó színek
SCV szám	Szín
SCV I	Zöld
SCV II	Kék
SCV III	Barna
SCV IV	Fekete
SCV V	Lila
SCV VI	Szürke (mellső hárompont-emelő)
SCV VII	Fehér (megfogás)

1. Tolasson hátra a munkagéphez és csatlakoztassa a vonószerkezethez.

   VIGYÁZAT: Ügyeljen arra, hogy a hidraulika tömlők csatlakoztatása és szétkapcsolása előtt ne legyen az olajáram kivezérelve. Ha ezen lépések bármelyikénél hibát követ el, mielőtt csatlakoztatja, vagy leköti az SCV-nél a hidraulika csöveket, az személyi sérülést, vagy a gép károsodását okozhatja!

   • Állítsa le a traktor motorját
   • Nyomja meg a szállítási reteszelés gombot
   • Az SCV működtető kapcsoló legyen semleges állásban.



2. Nyomja meg a szállítási reteszelő gombot (A) a szállítási reteszelés bekapcsolásához.

   MEGJEGYZÉS: A szállítási reteszelés bekapcsolása után a szállítási reteszelés jelzőlámpája (H) világít.

3. A CommandARM™ kezelőszerveknél ellenőrizze, hogy be van-e kapcsolva a szállítási reteszelés.

4. Tisztítsa le a traktor SCV-inek környékét, és a munkagép SCV tömlőinek végét.

   MEGJEGYZÉS: A csatlakozók csatlakoztatásakor az egyes szelepeken lévő azonosító számok (D) segítségével győződjön meg arról, hogy a helyes csatlakozóba csatlakoztatja-e. Ha a tömlőket felcseréli, a gép nem fog reagálni a rendszer vezérlésére. A csatlakozók I-től V-ig számozva vannak, az alsó az I-es. Az egyszeres működésű munkahengereket mindig a kitol oldalhoz csatlakoztassa, ahogy azt a kitol ikon (B) is jelzi. A kettős működésű munkahengerek csatlakoztatásakor a kitol oldal a bal oldali lesz. A visszahúzó oldal a jobb oldali, ahogy azt a visszahúzás ikonja (C) is jelzi. A kart (G) csak akkor nyomja le, amikor a csatlakozók szét vannak kapcsolva. Mindkét csatlakozót egyszerre kapcsolja le.

5. Nyomja a kitoló tömlőt (E) és a visszahúzó tömlőt (F) szilárdan az aljzatba.

6. Nyomja meg ismét a szállítási reteszelő gombot a szállítási reteszelés kikapcsolásához. A lakat jelzőlámpa nem világít tovább.
