Az orrmunkalámpák beállítása

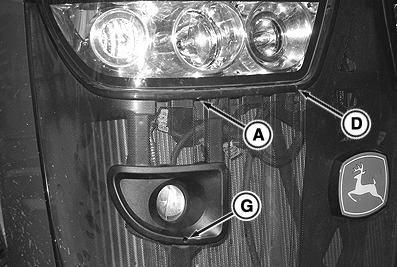

RXA0106698-UN-26FEB10

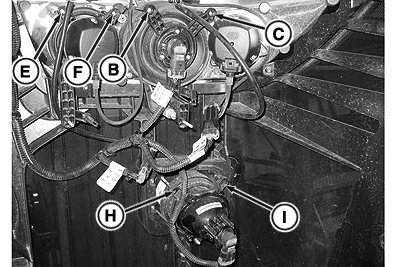

RXA0106696-UN-26FEB10

A - Távolsági fényszóró leeresztő csavar

B - Távolsági fényszóró fel- és kifele billentő csavar

C - Távolsági fényszóró fel- és befele billentő csavar

D - Belső motorháztető lámpa leeresztő csavar

E - Belső motorháztető lámpa fel- és kifele billentő csavar

F - Belső motorháztető lámpa fel- és befele billentő csavar

G - Tompított fényszóró leeresztő csavar

H - Tompított fényszóró fel- és kifele billentő csavar

I - Tompított fényszóró fel- és befele billentő csavar

Az első hűtőrács lámpák beállítását szükség szerint, a következő lépésekkel végezze.

Távolsági fényszórók esetébe:

1. A távolsági fényszóró sugarának leeresztéséhez tekerje a távolsági fényszóró állítócsavarját (A) jobbra.

   A távolsági fényszóró sugarának fel- és kifele billentéséhez tekerje a távolsági fényszóró állítócsavarját (B) jobbra.

   A távolsági fényszóró sugarának fel- és befele billentéséhez tekerje a távolsági fényszóró állítócsavarját (C) jobbra.

   Belső motorháztető lámpa esetében:

2. A belső motorháztető lámpa sugarának leeresztéséhez, fordítsa a központi fényszóró állítócsavarját (D) jobbra.

   A belső motorháztető lámpa sugarának fel- és kifele billentéséhez fordítsa a központi fényszóró állítócsavarját (E) jobbra.

   A belső motorháztető lámpa sugarának fel- és befele billentéséhez fordítsa a központi fényszóró állítócsavarját (F) jobbra.

   Tompított fényszórók esetébe:

3. A tompított fényszóró sugarának leeresztéséhez tekerje a tompított fényszóró állítócsavarját (G) jobbra.

   A tompított fényszóró sugarának fel- és kifele billentéséhez tekerje a tompított fényszóró állítócsavarját (H) jobbra.

   A tompított fényszóró sugarának fel- és befele billentéséhez tekerje a tompított fényszóró állítócsavarját (I) jobbra.

4. Ismételje meg a traktor másik oldalán.
