A belső világítás izzó cseréje

1.

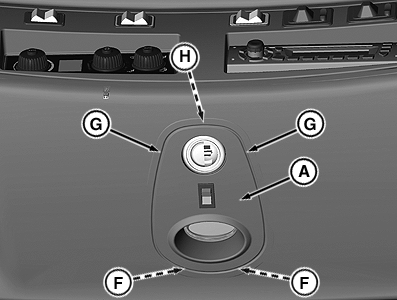

   RXA0101058-UN-19MAR09

   Óvatosan húzza le a burkolatot

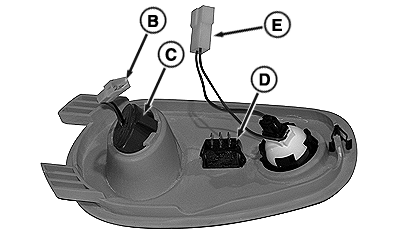

   RXA0099147-UN-18FEB09

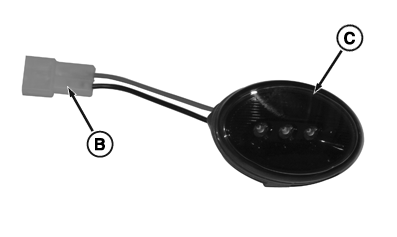

   RXA0099143-UN-19SEP08

   Vegye ki az izzót a rögzítőgyűrűből

   A - Burkolat

   B - Irányfény csatlakozó

   C - Belsőtér világítás izzója

   D - Dugó

   E - Térképolvasó lámpa csatlakozó

   F - Hátsó kapcsok

   G - Burkolat szélei

   H - Első kapocs

   Óvatosan tolja az ujjait a fedél szélei (G) alá, majd húzza le a fedelet, hogy hozzáférhető legyen az izzó.

---




2. A burkolat elejét lefele húzva, csatlakoztassa ki az első kapcsot (H).

3. Akassza ki a hátsó füleket (F), a burkolat fülke közepe felé húzásával.

4. Húzza ki a belső világítás csatlakozóját (B).

5. Kösse ki a dugót (D), a belső világítás csatlakozóját (B), és a térképolvasó lámpa csatlakozóját (E). A fedél a benne lévő izzóval együtt nem válik el a fülke tetejétől.

6. Vegye ki a belső világítás izzóját (C) a burkolatból.

7. Tegye be az új izzót a burkolatba.

8. Csúsztassa a hátsó kapcsokat a tetőszerkezetbe.

9. Dugja össze a csatlakozókat (B, E és D), majd nyomja be a hátsó füleket, mielőtt felhajtaná a burkolatot és bepattintaná a helyére a mellső fület (H).
