Térképolvasó lámpa izzó cseréje

1.

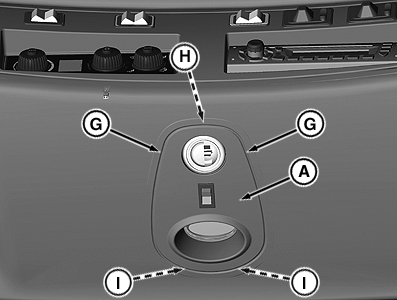

   RXA0099148-UN-18FEB09

   Óvatosan húzza le a burkolatot

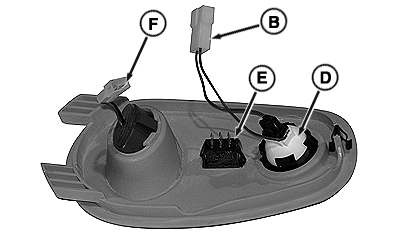

   RXA0099146-UN-18FEB09

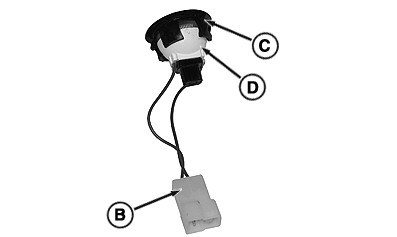

   RXA0099141-UN-19SEP08

   Vegye ki az izzót a rögzítőgyűrűből

   A - Burkolat

   B - Térképolvasó lámpa csatlakozó

   C - Rögzítőgyűrű

   D - Izzó

   E - Dugó

   F - Irányfény csatlakozó

   G - Burkolat szélei

   H - Első kapocs

   I - Hátsó kapcsok

   Óvatosan tolja az ujjait a fedél szélei (G) alá, majd húzza le a fedelet, hogy hozzáférhető legyen az izzó.

---




2. A burkolat elejét lefele húzva, csatlakoztassa ki az első kapcsot (H).

3. Távolítsa el a hátsó kapcsokat (I) úgy, hogy a fedelet a fülke közepe felé csúsztatja.

4. Kösse ki a dugót (E), a belső világítás csatlakozóját (F), és a térképolvasó lámpa csatlakozóját (B). A fedél a benne lévő izzóval együtt nem válik el a fülke tetejétől.

5. Vegye ki az izzót (D) a rögzítőgyűrűből (C).

6. Helyezzen az új izzót a rögzítőgyűrűbe.

7. Pattintsa a rögzítőgyűrűt a beszerelt izzóval együtt a fedélbe.

8. Csúsztassa a hátsó kapcsokat a tetőszerkezetbe.

9. Kösse vissza a csatlakozókat (B és F) és a dugót (E), majd illessze be a hátsó kapcsokat, még mielőtt elöl a burkolatot felfele billentve a helyére pattintja az első kapcsot.
