A rápattintós típusú STC® csatlakozók javítása és csatlakoztatása

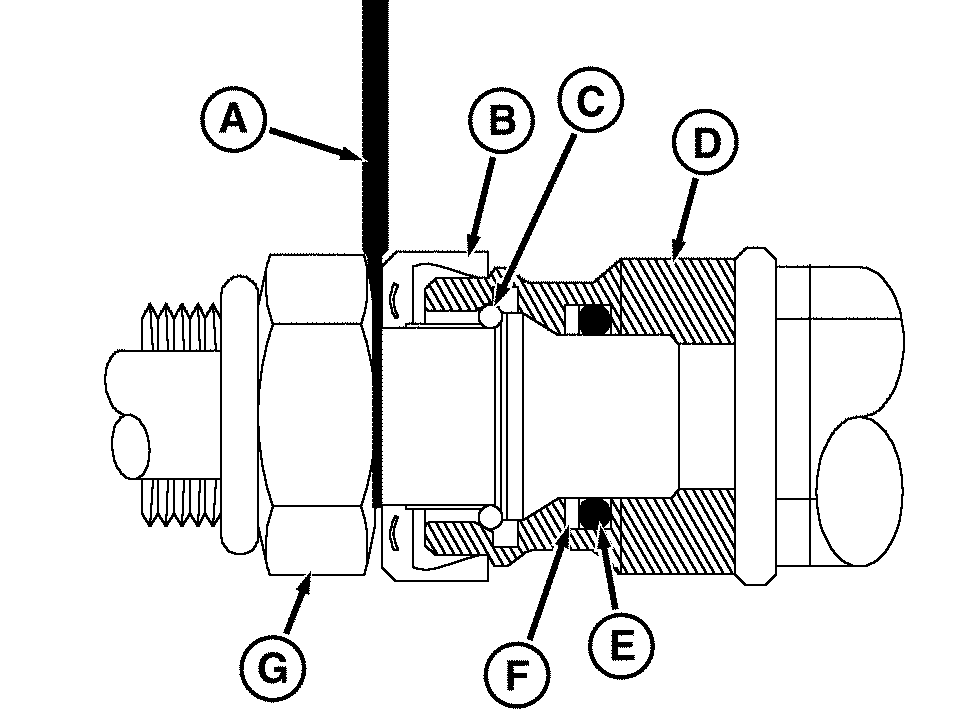

RXA0080095-UN-31MAR05

A - JDG1885 STC szerszám

B - Kioldó gyűrű

C - Rögzítőgyűrű

D - Csatlakozó aljzat (STC csatlakozó)

E - O-gyűrű

F - Támasztó gyűrű

G - Csatlakozó dugó (STC csatlakozó)

VIGYÁZAT: Ne kösse szét az STC csatlakozót, amikor nyomás alatt van. A nyomás elengedésének elmulasztása a csatlakozók szétkötése előtt személyi sérülést, a szerkezet károsodását, vagy mindkettőt okozhatja.

1. MEGJEGYZÉS: A rápattintós csatlakozókat acél csöveken, tömlőcsatlakozásoknál használják és különböző méretekben léteznek. A JDG1885 STC szerszámot (A) úgy alakították ki, hogy távtartóként mozdítsa befelé a kioldó gyűrűt (B), mely a rögzítő gyűrűt (C) oldja ki. A JDG1885 STC szerszám a John Deere kereskedőtől szerezhető be.

   FONTOS: Ne feszítse szét a csatlakozót más szerszámmal. Ha szerszámmal feszíti szét, akkor megsérülhet a csatlakozó és a szerszám is.

   Helyezze a megfelelő STC szerszámot a kioldó gyűrű és a csatlakozó közé.

2. Távolítsa el a tömlőt, vagy a csövet a csatlakozóból.

   MEGJEGYZÉS: Ha a rögzítő gyűrű (C), a támasztó gyűrű (F), vagy az O-gyűrű (E) sérült, szerezzen be a John Deere kereskedőtől javító készletet és cserélje ki mind a hármat.

Mielőtt a rápattintós csatlakozót csatlakoztatná:

1. Ellenőrizze a csatlakozó felületeket, hogy nincsenek-e kicsorbulva, megkarcolódva, nincs-e rajtuk lelapolódás.

2. Ellenőrizze az O-gyűrűt, a támasztó gyűrűt és a rögzítő gyűrűt, hogy nincsenek-e megkopva, vagy megsérülve.

3. Ügyeljen rá, hogy a foglalatos vég (D) és a dugós vég (G) tiszta, szennyeződéstől mentes legyen.

4. Ügyeljen rá, hogy a kioldó gyűrű (B) a dugós végű idomon legyen.

5. Nyomja össze a csatlakozó feleket, amíg egy határozott kattanás, és kis ütközés nem érezhető.

6. Húzza meg a tömlőket, hogy ellenőrizze a csatlakozó felek összekapcsolódását.
