A segédhajtás hajtószíjának cseréje

RXA0078781-UN-01FEB05

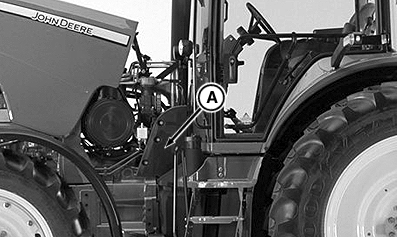

Segédhajtás bal oldali védőlemez

RXA0081517-UN-13JUN05

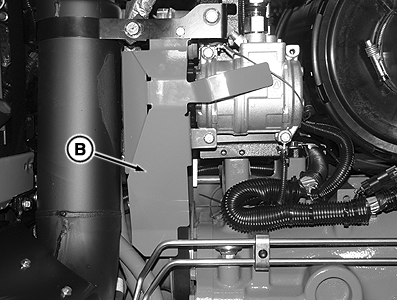

Segédhajtás jobb oldali védőlemez

A - Bal oldali burkolat

B - Jobb oldali burkolat

1. Nyissa fel a motorháztetőt! Szerelje le a bal oldali (A) és a jobb oldali (B) burkolatot.

2. FONTOS: A leszerelés alatt a szíjat tartsa lelazítva.

   Tegyen be egy 1/2 in. dugókulcs hajtószárat a négyszögletes lyukba (A) a feszítőkaron (B).


   RXA0085936-UN-18JAN06

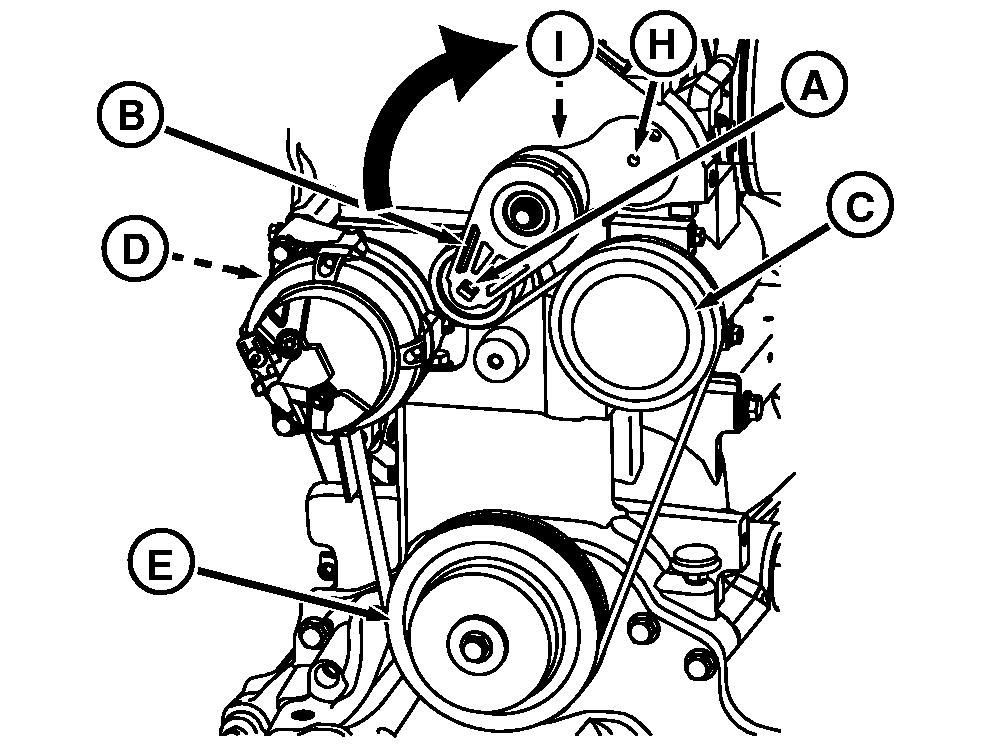

   Segédhajtás szíja a légfék nélküli traktoron


   RXA0085937-UN-18JAN06

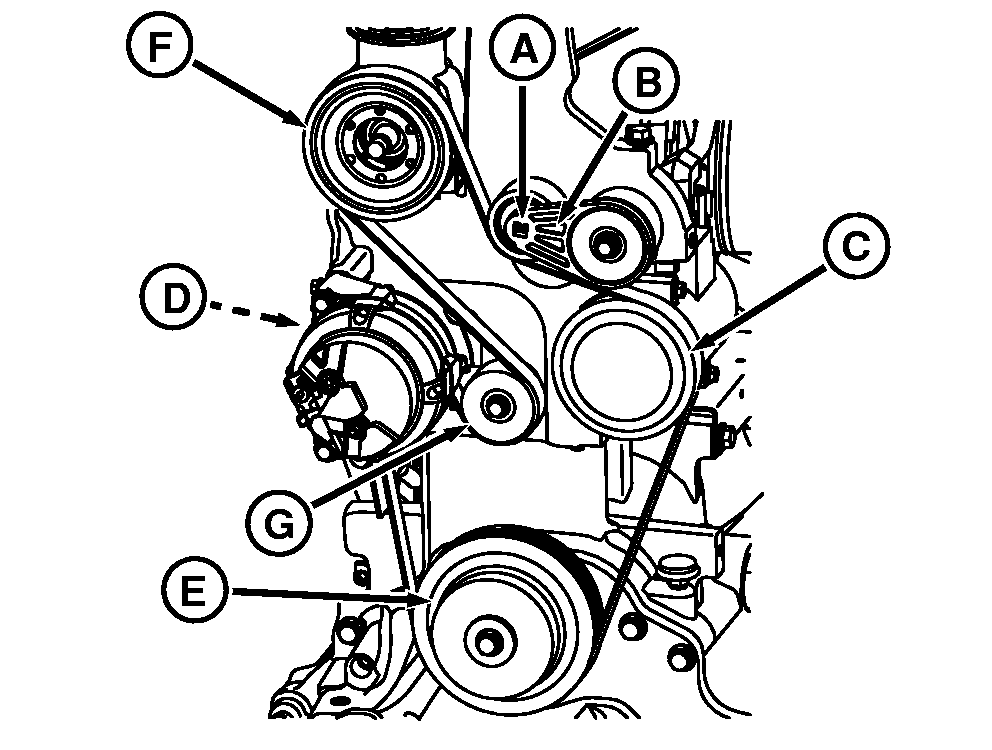

   Segédhajtás szíja a légfékkel rendelkező traktoron

   A - Négyszögletes nyílás

   B - Feszítőkar

   C - Légkondicionáló szíjtárcsa

   D - Váltakozó áramú generátor ékszíjtárcsa

   E - Segédhajtás szíjtárcsája

   F - Légfék szíjtárcsa

   G - Feszítő

   H - Feszítőkar rögzítő furat

   I - Feszítőkar rögzítő furat

---




3. Nyomja felfelé a szerszám szárát, hogy a szíj feszítése megszűnjön.

4. Vegye le a szíjat a légkondicionáló szíjtárcsájáról (C).

   MEGJEGYZÉS: A légfékkel rendelkező traktorokon a szíjfeszítő kar a (H) furatba van rögzítve. A légfékkel nem rendelkező traktorokon a szíjfeszítő kar az (I) furatba van rögzítve.

5. Csak a légfékkel rendelkező traktorokon, vegye le a szíjat a légfék szíjtárcsájáról (F) és a vezető görgőről (G).

6. Vegye le a szíjat a generátor szíjtárcsájáról (D).

   MEGJEGYZÉS: A hajtómű segédhajtás szíjtárcsája és a traktor váza között a hely minimális.

7. Vegye le a szíjat a segédhajtás szíjtárcsájáról (E).

8. Dobja ki a régi szíjat.

   MEGJEGYZÉS: A hajtómű segédhajtás szíjtárcsája és a traktor váza között a hézag csak minimális. Felszereléskor ne sértse meg az új szíjat.

9. Helyezze fel az új szíjat a segédhajtás szíjtárcsájára majd a generátor szíjtárcsájára.

10. A légfékkel rendelkező traktorokon, helyezze fel a szíjat a légfék szíjtárcsájára.

11. Szerelje fel a szíjat a légkondicionáló szíjtárcsára.

12. Engedje vissza a feszítést a szíjra és távolítsa el a 1/2 collos hajtószárat.

13. Szerelje vissza a burkolatot és csukja le a motorháztetőt.
