Elsőkerék-hajtás függőcsapszegek, kormányösszekötő gömbcsuklók, forgócsap zsírzógombok és kardáncsuklók kenése

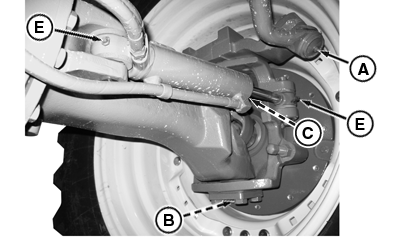

RXA0109849-UN-20AUG10
Királycsapok, kormányösszekötő rudak és kormánymunkahenger

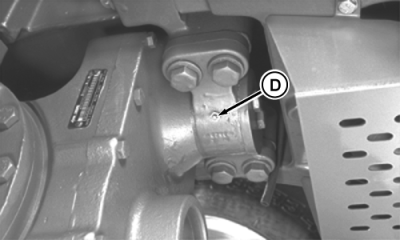

RW56652A-UN-22OCT99
Királycsapok, kormányösszekötő rudak és kormánymunkahenger
A - A kormányösszekötő rúd zsírzógombjai
B - A királycsap zsírzógombjai, alsó
C - A függőcsapszeg zsírzógombja, felső
D - A királycsapszeg zsírzógombjai
E - A kormánymunkahenger zsírzógombjai
F - A királycsap zsírzógombjai, felül, bal oldalt
Használjon John Deere™ SD Polyurea vagy más, az Üzemanyag, kenőanyagok és hűtőfolyadék fejezetben meghatározott zsírt.AutoTrac™ használata esetén naponta vagy 10 üzemóránként végezzen karbantartást.
Függőcsapszeg — Kenje meg a zsírzógombokat (B és C) úgy, hogy a zsír megjelenjen minden egyes függőcsap csapágy alsó furatánál.
Kormányösszekötő rudak — Kenje meg a zsírzógombokat (A).
Kormánymunkahenger — Kenje meg a zsírzógombokat (E).
Királycsapszeg—Kenje meg a mellső és a hátsó zsírzógombokat (D).

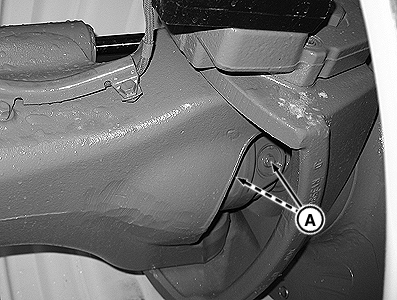

RXA0095783-UN-21AUG07
1300-as hajtott mellső híd

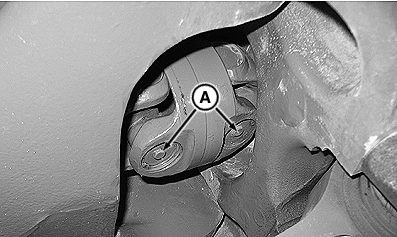

RXA0095780-UN-21AUG07
1500-as hajtott mellső híd
A - Dugó
Használjon John Deere™ SD Polyurea vagy más, az Üzemanyag, kenőanyagok és hűtőfolyadék fejezetben meghatározott zsírt. Szélsőségesen vizes körülmények között végezze el a karbantartást naponta vagy 10 üzemóránként.Az (A) zsírzógomb segítségével zsírozza meg mindkét kardáncsuklót.
A kardánkeresztbe fúrt járatok biztosítják, hogy a zsír mind a négy csapágyat elérje egyetlen zsírzógombon keresztül.
Normál üzemeléshez a külső kardáncsuklók tömítettek és nincsenek felszerelve zsírzógombokkal. Rendkívül nedves körülmények esetén:
- Cserélje ki a dugókat (A) M10-es menetű, 90°-os zsírzógombokkal (cikkszám: 58M5580).
- Kenje meg a kardáncsuklókat.
- Helyezze vissza a zsírzógombot a dugóval, majd húzza meg az előírt nyomatékra.
Részegység Méret Specifikáció Dugó Meghúzási nyomaték 0,904 Nm (8 lb-in.)
A John Deere a Deere & Company márkaneve Az AutoTrac a Deere & Company védjegye | OURX935,0000C42-35-20100921 |
