Független kerékfelfüggesztés függőcsapszegek, kormányösszekötő gömbcsuklók, forgócsap zsírzógombok és kardáncsuklók kenése (ha van)

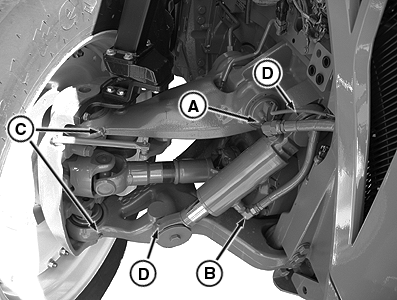

RXA0109726-UN-10SEP10

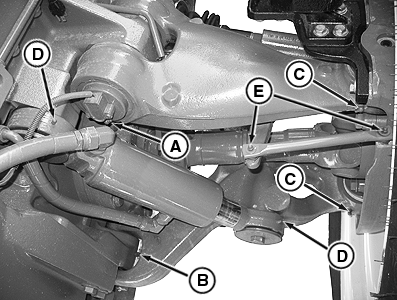

RXA0109841-UN-10SEP10

A - Felső lengőkar zsírzógombjai

B - Alsó lengőkar zsírzógombjai

C - Függőcsapszeg zsírzógombjai

D - Függesztő munkahenger zsírzógombjai

E - A kormányösszekötő rúd zsírzógombjai

Felső lengőkarok— Kenje meg a zsírzógombokat (A) a felfüggesztés mindkét oldalán.

Alsó lengőkarok— Kenje meg a zsírzógombokat (B) a felfüggesztés mindkét oldalán.

Függő csapszegek— Kenje meg a zsírzógombokat* (C) zsírral a függőcsapszegek mindegyik csapágyánál.

Felfüggesztő munkahengerek— Kenje meg a zsírzógombokat (D) zsírral a felfüggesztő munkahengerek mindkét végén.

Kormányösszekötő rudak— Kenje meg a zsírzógombokat* (E) kenőzsírral mindkét összekötő rúdon.

* Naponta vagy 10 üzemóránként, ha szélsőségesen nedves körülmények között dolgozik, vagy ha használja az AutoTrac™ rendszert

Tengely kardáncsuklók kenése

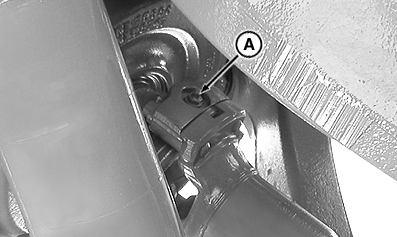

RXA0085961-UN-18JAN06

Belső kardáncsukló

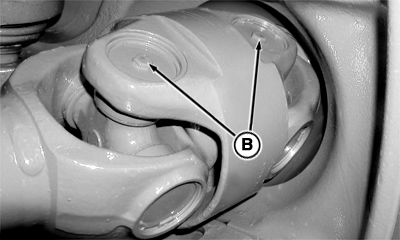

RXA0085962-UN-18JAN06

Külső kardáncsukló

A - Zsírzógomb

B - Dugó

Az (A) zsírzógomb* segítségével zsírozza meg mindkét belső kardáncsuklót.

A kardánkeresztbe fúrt járatok biztosítják, hogy a zsír mind a négy csapágyat elérje egyetlen zsírzógombon keresztül.

Normál üzemeléshez a külső kardáncsuklók tömítettek és nincsenek felszerelve zsírzógombokkal. Rendkívül nedves körülmények esetén:

1. Cserélje ki a dugókat (B) M10-es menetű, 90°-os zsírzógombokkal, cikkszáma: 58M5580.
2. Kenje meg a kardáncsuklókat.
3. Helyezze vissza a zsírzógombot a dugóval, majd húzza meg az előírt nyomatékra.

Részegység	Méret	Specifikáció
Dugó	Meghúzási nyomaték	0,904 Nm (8 lb-in.)
