A független kerékfelfüggesztésű híd kenése — A kormányösszekötő rúd belső gömbcsuklói

MEGJEGYZÉS: A kormányösszekötő rúd belső gömbcsuklóinak kenésével kapcsolatos kérdéseivel vagy segítségért forduljon a John Deere™ szervizhez.

RXA0085956-UN-18JAN06

RXA0085957-UN-18JAN06

RXA0085958-UN-18JAN06

A - Harangrögzítő Seeger-gyűrű

B - Kábelbilincs

C - Gumiharang

D - Kormányrúd

E - Külső Seeger-gyűrű

F - Seeger-gyűrű rögzítő

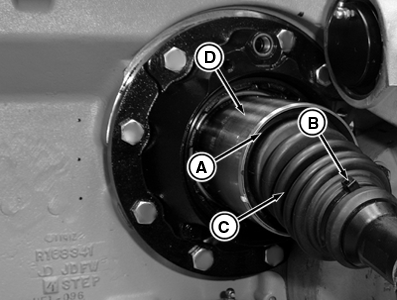

1. Szerelje le a gumiharang rögzítő biztosítógyűrűt (A).
2. Távolítsa el a szorítópántot (B).
3. Csúsztassa el a porvédőt (C) a kormányrúdról (D), hogy a gömbcsukló szabaddá váljon.

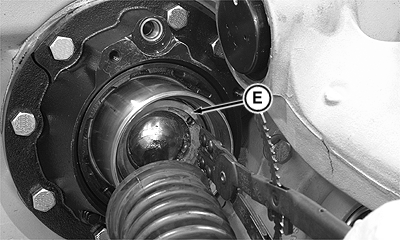

4. Vegye le a külső biztosítógyűrűt (E), a kormányrúdról.

5. FONTOS: Távolítsa el az esetleges sorját a rögzítőgyűrű hornyából finom csiszolóvászon vagy Emory rongy segítségével. Amennyiben nem távolítja el, ez az alkatrészek károsodását eredményezheti. Gondosan tisztítsa meg a kormányrudat, távolítson el minden szennyeződést és sorját. Ellenkező esetben az alkatrészek károsodhatnak.

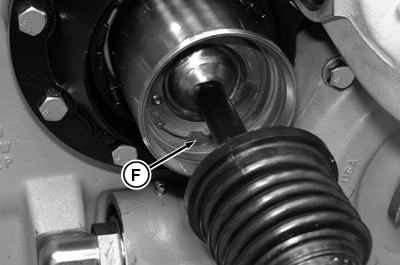

   Biztosítógyűrű rögzítő leszerelése (F).
6. MEGJEGYZÉS: Ne távolítsa el a belső rögzítőgyűrűt. A zsír a gömbcsuklót a fészekből kinyomhatja. Emiatt az alkatrészek szét- és összeszerelése szükséges.



   RXA0093500-UN-23APR07

   Zsírzógomb


   RXA0085959-UN-18JAN06

   Szerelje be a zsírzószemet


   RXA0085960-UN-18JAN06

   Helyezze vissza a gumiharangot

   A - Zsírzószem

   B - O-gyűrű

   C - Gépzsír

   D - Harangrögzítő Seeger-gyűrű

   E - Kábelbilincs

   F - Kormányrúd

   G - Gumiharang

   H - Furat

   Nyomja össze a rögzítőgyűrűt úgy, hogy elforgatható legyen a nyílásban, amíg egy vonalba kerül zsírzógomb furatával.

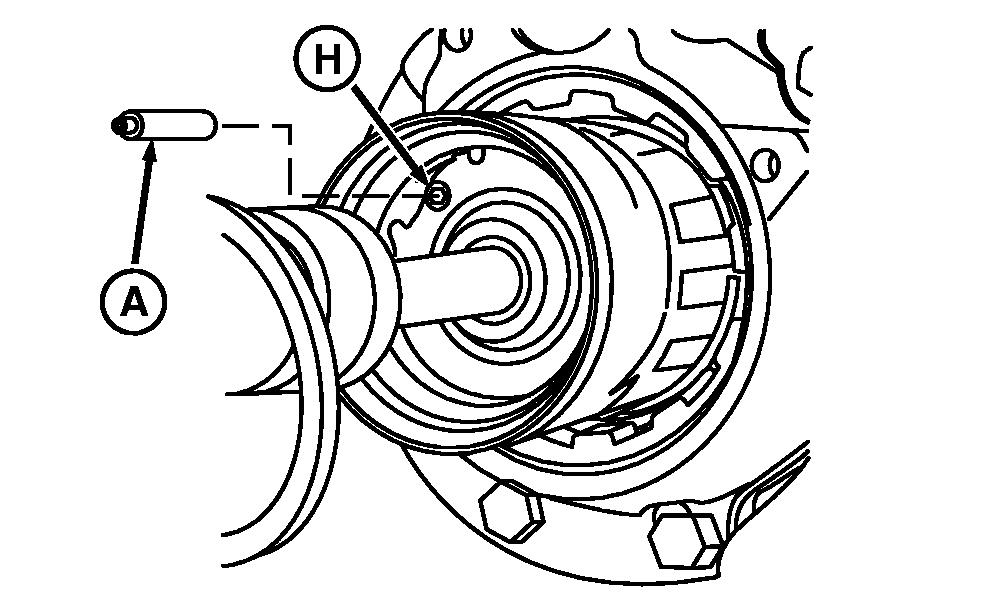

7. Távolítsa el a dugót (H) és szerelje be a zsírzógombot (A).

8. FONTOS: A túl sok zsír károsíthatja az O-gyűrűt (B).

   MEGJEGYZÉS: Használjon John Deere SD Polyurea vagy más, az Üzemanyag, kenőanyagok és hűtőfolyadék fejezetben meghatározott zsírt.

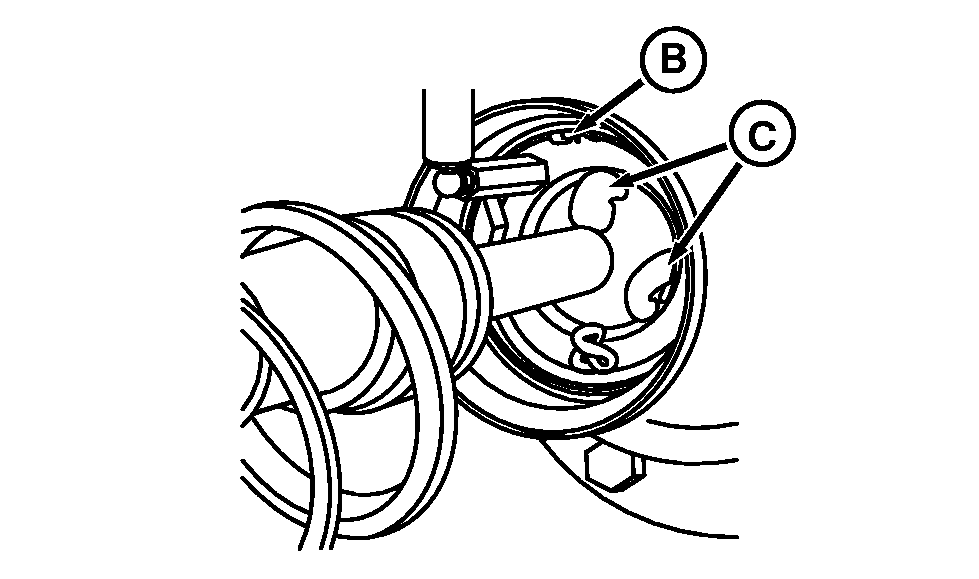

   Zsírozza meg a belső gömbcsuklókat amíg a zsír (C) megjelenik a gömbcsuklón.
9. Vegye ki a zsírzógombot, helyezzen be eredeti imbuszfejű dugót, és húzza meg az előírt nyomatékkal.

   Részegység	Méret	Specifikáció
   Imbuszfejű dugó	Meghúzási nyomaték	0,904 Nm (8 lb-in.)

10. Szerelje fel a biztosító gyűrű rögzítőjét.
11. Szerelje be a külső rögzítőgyűrűt.
12. Csúsztassa hátra a gumiharangot (G) a kormányrúdra (F).
13. Cserélje ki a gumiharang rögzítőgyűrűt (D).

    FONTOS: Ha a rögzítőbilincs nincs meghúzva szorosra, a szennyeződések és egyéb anyagok károsíthatják a részegységeket.

14. Csatlakoztassa a rögzítőbilincset (E) a gumiharangra, majd húzza meg.
