Tápfeszültség modul

FONTOS:

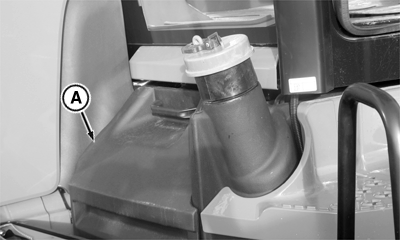

RXA0109842-UN-18AUG10

Távolítsa el az akkumulátortér fedelét.

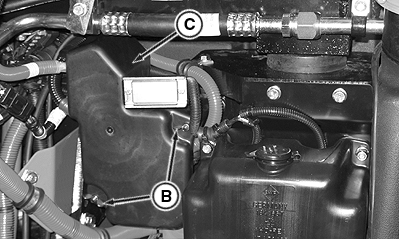

RXA0109384-UN-16AUG10

Távolítsa el a tápfeszültség modul fedelét.

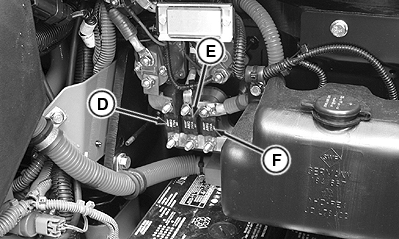

RXA0109334-UN-16AUG10

Az akkumulátortérben található tápfeszültség modul

A - Akkumulátortér fedél

B - Szárnyas anyák

C - Tápfeszültség modul fedél

D - Tartalék hidraulikaszivattyú—175 A biztosíték

E - Generátor/akkumulátor relé—250 A biztosíték

F - Főbiztosíték—250 A biztosíték

Ne próbálja meg szétszerelni a biztosítékokat, kivéve, ha a John Deere™ szerviz erre utasította.

A tápfeszültség modul az akkumulátortér fedelén (A) keresztül érhető el. A szárnyas anya (B) és tápfeszültség modul fedél (C) eltávolítása után találja meg a biztosítékokat.
