Az elektromos központ biztosítékai

MEGJEGYZÉS: Hajtsa le az ülés háttámláját, hogy egyszerűbben hozzáférjen és hagyja a fülke világítását a biztosítéktáblára világítani, amikor megvizsgálja vagy kicseréli a biztosítékokat.

Az elosztótábla közvetlenül a vezetőülés mögött, a fülke hátsó ablaka alatt található. Az elosztótábla a Kezelési utasítás taroló (A) felemelésével érhető el.

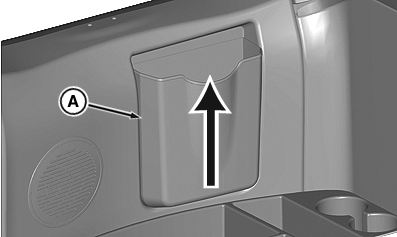

RXA0099400-UN-16DEC08

Kezelési utasítás tartó

A - Kezelési utasítás tartó

A jobb oldali illusztráció segít, hogyan kell a biztosítéktáblát értelmezni.

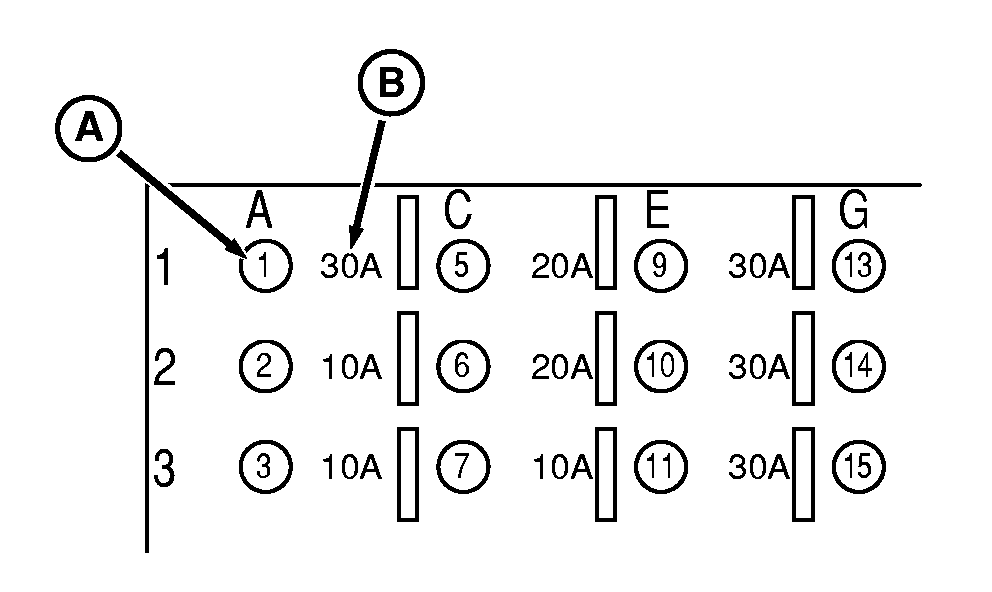

RXA0099396-UN-14OCT08

Biztosíték központ – Jelmagyarázat

A - A biztosíték helyének a száma

B - Biztosíték mérete

FONTOS:

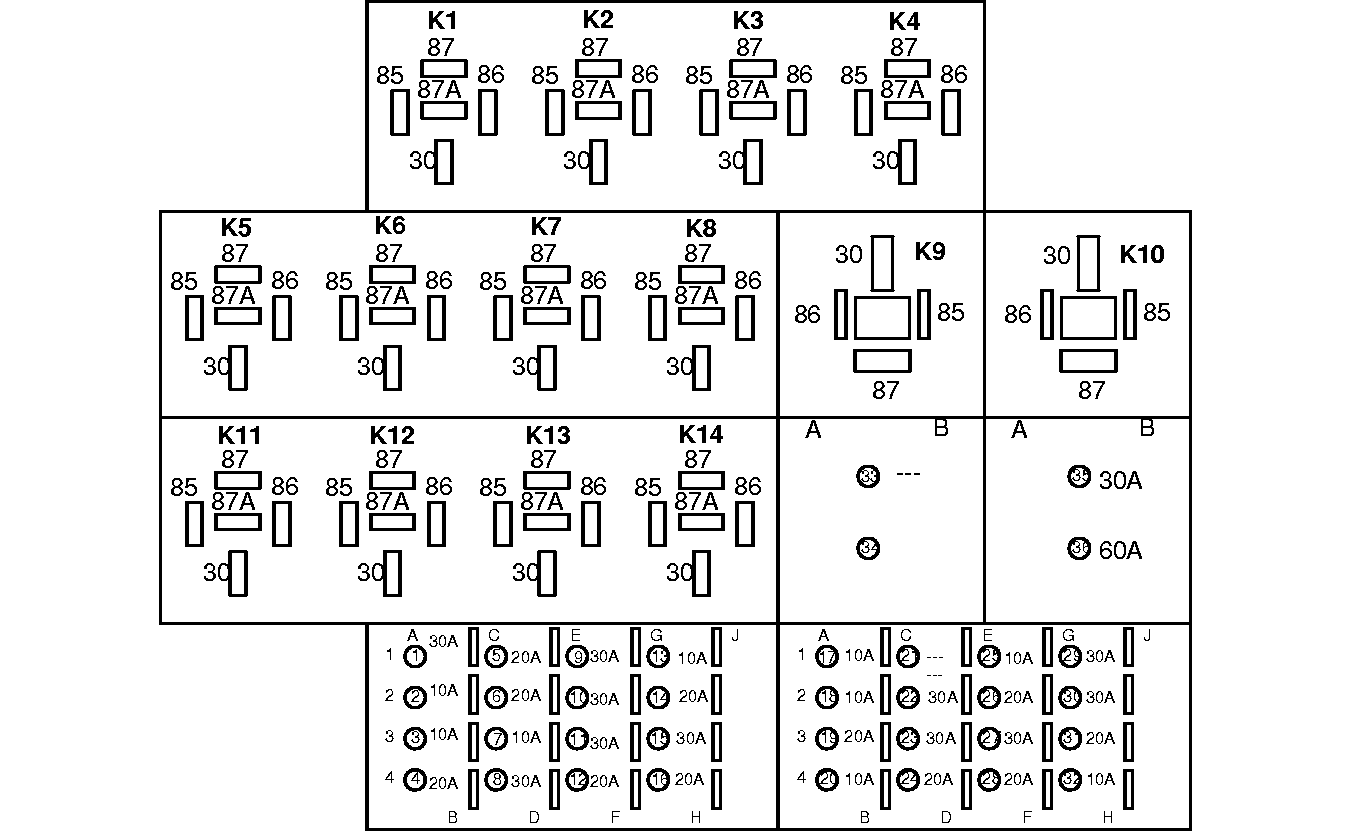

RXA0107612-UN-19MAY10

1 - Indítókapcsoló

2 - Ülés (kezelő a helyén)

3 - Légkondicionáló

4 - Sárga villogó

5 - CSM

6 - SCC

7 - CLC

8 - Sárvédők

9 - Tető

10 - Munkaeszköz munkalámpa

11 - Munkagép tápfeszültség

12 - Fék

13 - ACS™

14 - Rakodó

15 - Komfort

16 - FCC (CAB)

17 - MWG (JDLink™)

18 - Lámpa

19 - Ülék

20 - Generátor

21 - Tartalék

22 - Felfüggesztés

23 - Komfort

24 - Videó (ha van)

25 - Tartalék

26 - SST (Kizárólag hevederes traktorokon)

27 - Komfort

28 - Tartalék

29 - Tartalék

30 - Munkagép tápfeszültség

31 - Tükör

32 - Hazatérés üzemmód—kizárólag IVT™/AutoPowr™ esetében

Győződjön meg róla, hogy az akkumulátor negatív (–) és a pozitív (+) pólusai le vannak kötve mindkét akkumulátorról, mielőtt a biztosítékokat megvizsgálja, vagy cseréli.

Nyissa fel a motorháztető, hogy hozzáférjen a műszerfal elején található, első biztosítéktáblához. Távolítsa el a burkolatot (A).

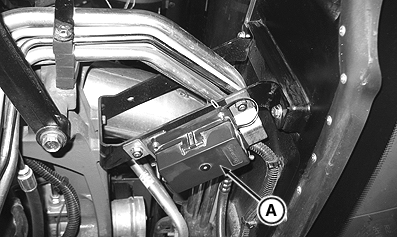

RXA0106419-UN-22FEB10

A burkolatot leszerelése

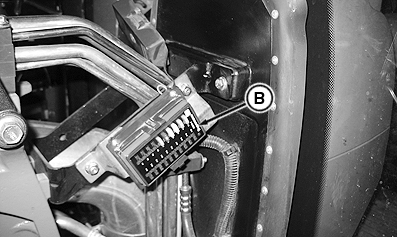

RXA0106401-UN-18FEB10

Biztosítékok

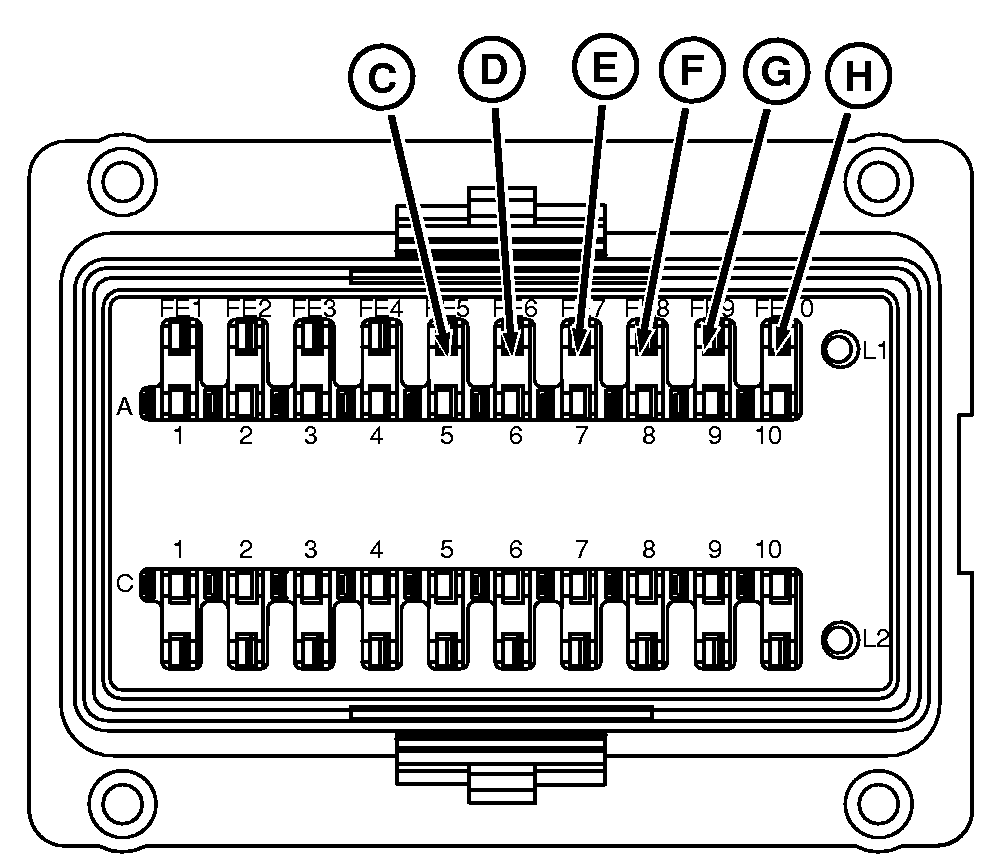

RXA0106405-UN-18FEB10

Biztosítékok

A - Burkolat

B - Első biztosítéktábla

C - Kormányrendszer vezérlőegység (15 Amp)

D - Indítókulcs (10 Amp)

E - Motorvezérlő egység (20 Amp)

F - Motorvezérlő egység (20 Amp)

G - Üzemanyag adagolószivattyú (15 Amp)

H - Üzemanyag továbbító szivattyú (15 Amp)
