Hajtómű-Hidraulika rendszer felmelegítése

RXA0100362-UN-03FEB09

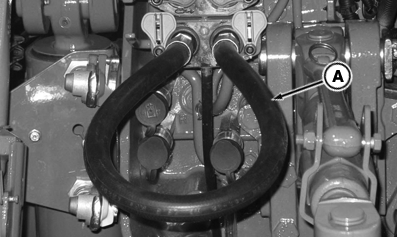

Helyezzen egy átkötő tömlőt az SCV szeleptömb csatlakozóiba

RXA0106101-UN-29JAN10

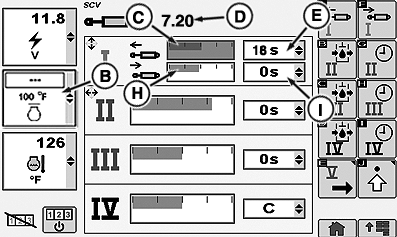

CommandCenter kijelző

RXA0099479-UN-14OCT08

Legördülő menü

RXA0099914-UN-08DEC08

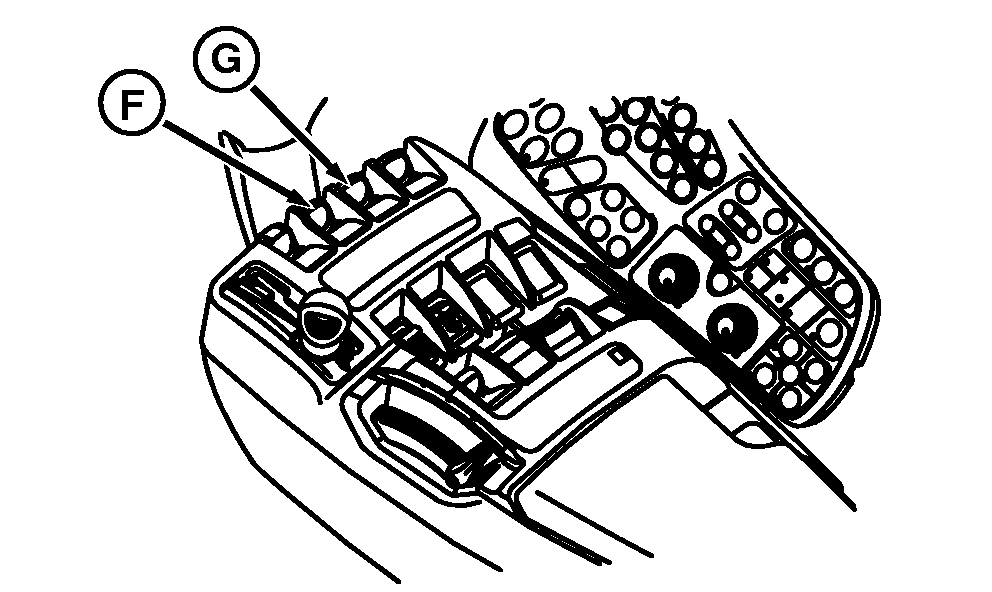

CommandARM

A - Átkötő tömlő

B - Hőmérséklet kijelző

C - Kitolási áramlás sávos kijelzés

D - Áramlás adatbeviteli mező

E - Kitolási idő legördülő mező

F - I-es szeleptömb vezérlőkarja

G - II-es szeleptömb vezérlőkarja

H - Visszahúzási áramlás sávos kijelzés

I - Visszahúzási idő legördülő mező

J - Folyamatos

Kerülje a traktor üzemeltetését teljes terhelés alatt addig, míg a hajtómű-hidraulika rendszer fel nem melegedett.

1. Helyezzen egy átkötő tömlőt (A) az I-es külső szeleptömb csatlakozóiba.

2. Nyomja meg az SCV gombot a fülke kezelőpulton.

3. A kijelző bal oldali részén aktiválja a hidraulika hőmérséklet képernyőt (B).

4. Válassza az SCV I kitolási átfolyási mennyiség grafikonját (C).

5. A CommandARM™ forgatógomb jobbra forgatásával növelheti, balra forgatásával csökkentheti az átfolyási mennyiség beállítását. Állítsa be az SCV I kitolási átfolyási mennyiségét 7,2-re (D).

6. Jelölje ki a nyilakat az SCV I kitolási idő mezőjében (E).

7. A lenyíló menüben, görgessen le C-ig, azaz folyamatos állásig (J), majd nyomja meg a fülke kezelőpult jóváhagyás gombját.

8. Húzza hátra az SCV I vezérlő karját (F).

9. Jelölje ki az SCV II visszahúzási átfolyási mennyiség grafikonját (H).

10. A CommandARM™ forgatógomb jobbra forgatásával növelheti, balra forgatásával csökkentheti az átfolyási mennyiség beállítását. Állítsa be az SCV I visszahúzási átfolyási mennyiségét 7,2-re (D).

11. Jelölje ki a nyilakat az SCV II visszahúzási idő mezőjében (I).

12. A lenyíló menüben, görgessen le C-ig, azaz folyamatos állásig, majd nyomja meg a fülke kezelőpult jóváhagyás gombját.

13. Állítsa be az SCV II-t a fent ismertetett módon. A CommandCenter™ -en válassza ki az SCV II kitolási és visszahúzási funkció gombot, majd húzza ki az SCV II kart (G) a rendszer bemelegítéséhez.

14. Kapcsolja a hajtóművet PARK állásba és járassa a motort 1500 ford/perc.

15. Figyelje a bal oldali, hidraulika hőmérsékletét jelző mezőt amíg a hőmérséklet el nem éri a 38 °C (100 °F)-ot.

16. Állítsa vissza az SCV I és SCV II karját semleges állásba.

17. Kösse le az átkötő tömlőt.
