A TouchSet™ mélységszabályozás használata

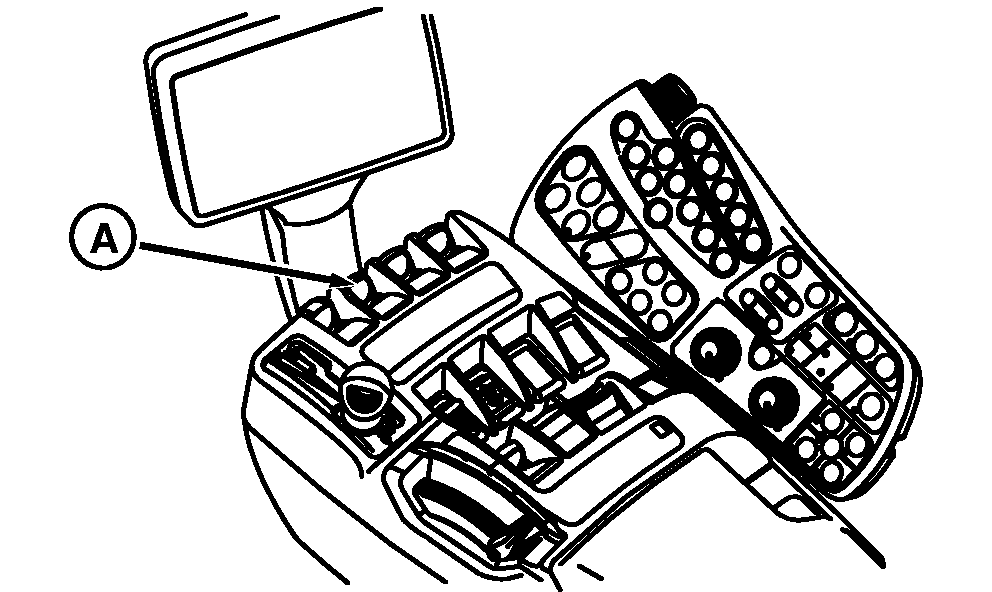

RXA0099916-UN-08DEC08

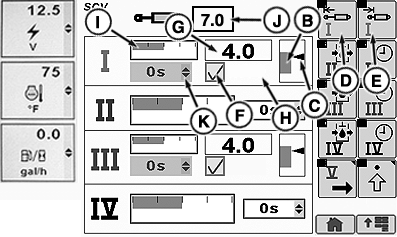

RXA0107016-UN-02AUG10

A - SCV I vezérlőkar

B - Munkaeszköz tartomány

C - Munkaeszköz helyzetjelző nyíl

D - Kitolás beállítása billentyű

E - Visszahúzás beállítása funkció billentyű

F - Programozott mód jelölőnégyzet

G - Munkaeszköz pozíció

H - Programozott mód állapota

I - Reteszelt áramlás sávos diagramja

J - Rögzített átfolyási mennyiség mezője

K - Reteszelési idő legördülő menüje

VIGYÁZAT: Kerülje a sérüléssel járó, vagy halált okozó baleseteket. Ne próbálja meg a mélységszabályozás szenzorait olyan munkaeszközre felszerelni, amelyet nem ehhez a rendszerhez terveztek. Olvassa el a munkaeszköz kezelési utasítását.

A munkaeszköz vezérlőegység, a szenzorok, a csatlakozók, vagy a rudazatok elmozdítása járó motor mellett a gép akaratlan mozgását okozhatja. Álljon félre a munkaeszköztől a motor indításakor.

A traktor külső szeleptömbjével (SCV I) elektronikusan vezérelhető a munkaeszköz emelése, süllyesztése és a munkamélység beállítása a fülke elhagyása nélkül.

1. Munkaeszköz csatlakoztatása a traktorhoz.

   MEGJEGYZÉS: TouchSet használata esetén az SCV-t programozott módra kell állítani. Lásd a “Hidraulika és a külső szeleptömbök” fejezetben.

   A magasság beállítás a munkaeszköz tartomány (B) szürke területének felső része. A mélységbeállítás (munkamélység) a munkaeszköz tartomány alsó része. A munkaeszköz aktuális állását egy visszajelző (C) mutatja.

   Az SCV I kar (A) kitolt vagy visszahúzott reteszelt helyzetbe állítása AUTO (H) módba állított TouchSet funkcióval, a megállapított alapértékre utasítja a munkaeszköz pozícióját.

   Az SCV I kar (A) gyors kitolt vagy visszahúzott reteszelt helyzetbe állítása majd visszahúzása középső állásba AUTO (H) módba állított TouchSet funkcióval, fix mennyiséggel emeli vagy süllyeszti a munkaeszköz helyzetét. A kar újabb rövid “pöccintése” hozzáadódik az értékhez.

2. Az SCV I karral eressze le a munkaeszközt a kívánt mélységbe, miközben figyeli a munkaeszközt, és a CommandCenter™ kijelzőn a munkaeszköz pozíciót (G).

3. Amikor a munkaeszköz elérte a kívánt mélységet, forgassa el a forgatógombot a Kitolás funkció billentyűre (D), és jelölje ki a Jóváhagyás gomb megnyomásával.

4. Az SCV I karral emelje fel a munkaeszközt a kívánt magasságba, miközben figyeli a munkaeszközt, és a CommandCenter kijelzőn a munkaeszköz pozíciót (G).

5. Amikor a munkaeszköz elérte a kívánt magasságot, forgassa el a forgatógombot a Behúzás funkció billentyűre (D), és jelölje ki a Jóváhagyás gomb megnyomásával.

6. Forgassa a forgatógombot az oszlopdiagramra (I). A kiemeléshez nyomja meg a Jóváhagyás gombot. Az áramlás beállításához forgassa el a hüvelykujj-tárcsát. Nyomja meg újra a Jóváhagyás gombot.

   MEGJEGYZÉS: Az oszlopdiagram a (I) rögzített áramlást mutatja, a rögzített áramlás mennyisége pedig a mezőben (J) látható. A reteszelési idő legördülő mező (F) nem módosítható, ha a programozott mód jelölőnégyzet (B) be van jelölve. Lásd a Standard módot a “Hidraulika és a külső szeleptömbök” fejezetben.
