A munkaeszköz és a vezérlő rendszer csatlakoztatása

X9811-UN-23AUG88

RXA0097038-UN-13AUG08

RXA0097019-UN-15JAN08

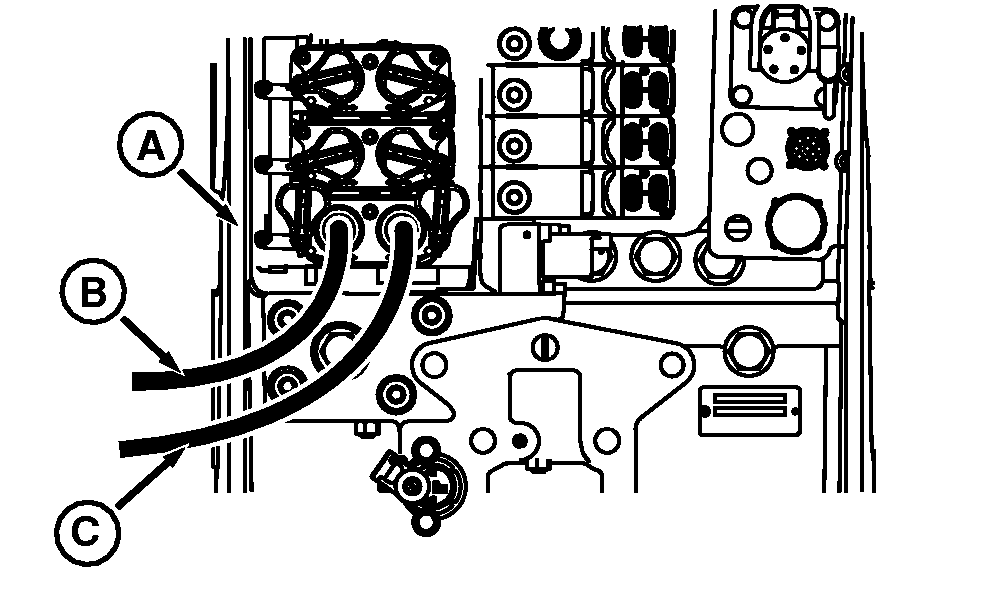

A - Vezérlő szelep karja

B - Kitol tömlő

C - Visszahúz tömlő

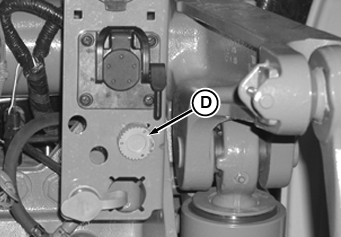

D - Vezetékköteg csatlakozó

VIGYÁZAT: A nyomás alatt kilövellő folyadék a bőr alá kerülve komoly sérülést okozhat. Kerülje el a veszélyt a nyomás leeresztésével, mielőtt lecsatlakoztatja a hidraulikus vagy egyéb vezetékeket.

Ha baleset következik be, azonnal forduljon orvoshoz. A bőr alá hatolt folyadékot néhány órán belül sebészetileg el kell távolítani, mert üszkösödést okozhat.

FONTOS: Ügyeljen arra, hogy a kihelyezett hidraulika tömlőit helyesen kösse be a csatlakozókba. Ha a tömlőket felcseréli, a gép nem fog reagálni a rendszer vezérlésére. A munkahenger kitolást végző (nyomó) csöveket mindig a bal oldali csatlakozóba kell bekötni. A visszahúz tömlő mindig a jobb oldali csatlakozóba megy.

• Kitol = bal oldal
• Visszahúz = jobb oldal

MEGJEGYZÉS: Tömlőjelölő készlet a John Deere kereskedőtől beszerezhető.

1. Azonosítsa be a kitol (B) és a visszahúz (C) tömlőt.

2. Tolasson hátra a munkaeszközre és csatlakoztassa a vonórudat a munkaeszköz vonószerkezetéhez. Ügyeljen arra, hogy a vonócsap a helyén rögzítve legyen.

   FONTOS: Mindig állítsa le a motort, mielőtt csatlakoztatja/leköti a munkagép helyzetérzékelőjét. A motor járása közben végzett csatlakoztatás/lekötés a rendszer meghibásodásait okozhatja. Állítsa le a motort, majd indítsa be újra, hogy visszaállítsa a helyes működést.

3. Állítsa le a traktort.

4. Csatlakoztassa a munkagép hidraulika tömlőket a Hidraulika és Külső hidraulika csatlakozók (SCV) fejezet előírásainak megfelelően.

5. Kösse a munkagép helyzetérzékelőjét a traktor megfelelő csatlakozójához (D).
