Az kihelyezett hidraulika szeleptömbök (SCV) beállítása a CommandCenter ™-en

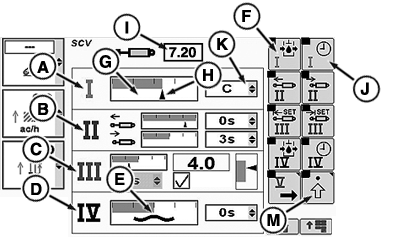

RXA0107017-UN-04AUG10

SCV oldal

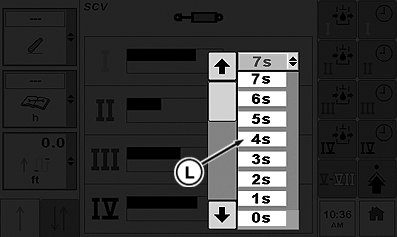

RXA0102608-UN-06MAY09

A - SCV I – Standard mód

B - SCV II – Független mód

C - SCV III – Programozott mód

D - SCV IV – Úszó működés

E - Úszás szimbólum

F - Rögzített folyadékáram funkció billentyű

G - Áramlás sávos kijelzés

H - Aktuális áramlás sávos kijelzés visszajelzője

I - Rögzített átfolyási mennyiség mezője

J - Reteszelési idő funkció billentyű

K - Reteszelési idő legördülő menüje

L - Reteszelési idő kiválasztási lista

M - Speciális beállítások funkció billentyű

MEGJEGYZÉS: Az aktuális becsült SCV áramlást az aktuális áramlás sávos kijelzés visszajelzője (H) mutatja.

Kiegészítésként, amikor egy SCV-t úszó állásba helyez, ahogy az SCV IV-nél (D) látható, a CommandCenter kijelzőn ennél az SCV-nél az áramlás szimbólum (E) látható.

Normál mód

Az SCV I normál módban a beállított áramlási és reteszelési idő szerint működik, ami a kitolást és a behúzást is szabályozza.

1. Nyomja meg a Rögzített áramlás funkciógombot (F) az áramlás oszlopdiagram (G) kiemeléséhez.

   MEGJEGYZÉS: Az aktuális áramlás sávos kijelzés visszajelzőjén megjelenik az áramlási mennyiség. A kiírt áramlási mennyiség 0,04 és 10 között 0,04-os pontossággal jelenik meg az (I) mezőben.

2. A CommandARM™ kezelőszervek forgatógombjának előre- vagy hátraforgatásával jobbra vagy balra mozgathatja az aktuális áramlás oszlopdiagramjának mutatóját. A rögzített áramlás mezőben (I) megjelenő érték a forgatógomb elmozdításának megfelelően nő vagy csökken.

   MEGJEGYZÉS: Amikor kiválasztja, a reteszelési idő legördülő mezőben (K) megjelennek a beállítható reteszelési idők, 10-ig 1 másodperces lépésközzel, majd két másodpercessel; 12, 14, 16, 18 egészen 20-ig, azután 25, 30, 40, 50, 60, 90 és végül a C (folyamatos) állás választható ki.

3. Nyomja meg a reteszelési idő funkció billentyűt (J) a reteszelési idő legördülő mezőbe (K) lépéshez. A megnyíló legördülő mezőben jelennek meg a beállítható reteszelési idők (L).

4. Nyomja meg a Jóváhagyás gombot a kívánt idő kiválasztásához. A kívánt időtartam most megjelenik a legördülő menüben.

   MEGJEGYZÉS: Valamely SCV független módba való állításához, nyomja meg a speciális beállítások funkciógombját.

Független mód

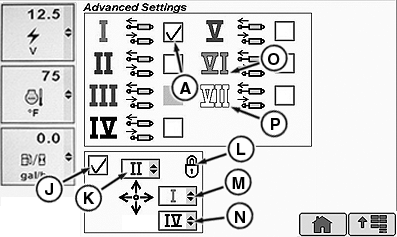

RXA0107018-UN-04AUG10

SCV oldal

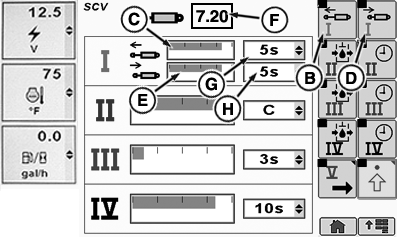

RXA0107019-UN-04AUG10

SCV oldal

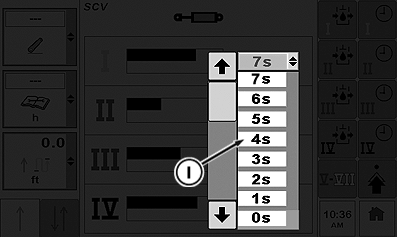

RXA0101978-UN-08APR09

A - Független mód jelölőnégyzet

B - Kitolás funkció billentyű

C - Kitolási áramlás sávos kijelzés

D - Behúzási áramlás funkció billentyű

E - Visszahúzási áramlás sávos kijelzés

F - Rögzített átfolyási mennyiség mezője

G - Kitolási reteszelési idő legördülő mező

H - Visszahúzási reteszelési idő legördülő mező

I - Reteszelési idő kiválasztási lista

J - Egykaros hidraulika-működtető egység jelölőnégyzet

K - Hosszirányú SCV legördülő mező

L - Reteszelés (egykaros hidraulika-működtető egység)

M - Oldalirányú SCV legördülő mező

N - Kiegészítő SCV legördülő mező

O - SCV VI ikon

P - SCV VII ikon

1. MEGJEGYZÉS: Bár az itt látható ábrán az SCV VI ikon (O) és az SCV VII ikon (P) egyaránt látható, normál esetben egyszerre vagy csak az SCV VI vagy az SCV VII jelenne meg, de mindkettő nem.

   A további beállítások oldalán jelölje be a független mód jelölőnégyzetet (A).

2. Az I. SCV-nek ekkor már saját folyadékárama és reteszelési ideje van, amelyek a kitolás funkciógomb (B) megnyomásával állíthatóak be, ami kiemeli a kitolási áramlás oszlopdiagramját (C). A visszahúzás funkciógombjával (D) a visszahúzási áramlás oszlopdiagramját (E) emeli ki.

   MEGJEGYZÉS: A sávos kijelzés az áramlási mennyiséget mutatja. A kiírt áramlási mennyiség 0,04 és 10 között 0,04-os pontossággal jelenik meg a rögzített áramlás (F) mezőben.

3. Forgassa a forgatógombot előre vagy hátra, miközben figyeli a mutatót, ahogy az adott átfolyás oszlopdiagramján a mutató az adott iránynak megfelelően, jobbra vagy balra mozog. A rögzített áramlás mezőben megjelenő érték a forgatógomb elmozdításának megfelelően nő vagy csökken.

   MEGJEGYZÉS: A reteszelési idő legördülő mezőben (G a kitoláshoz, vagy H a visszahúzáshoz) megjelennek a beállítható reteszelési idők, 10-ig 1 másodperces lépésközzel, majd két másodpercessel; 12, 14, 16, 18 egészen 20-ig, azután 25, 30, 40, 50, 60, 90 és végül a C (folyamatos) állás választható ki.

4. A hüvelykujj-tárcsával lépjen a legördülő mezőre (G vagy H), majd nyomja meg a Jóváhagyás gombot.

5. Amikor megnyílik a legördülő mező, görgessen a hüvelykujj-tárcsával a reteszelési idő kiválasztásra (I), majd nyomja meg a Jóváhagyás gombot.

6. A kívánt reteszelési idő ezután megjelenik a megfelelő legördíthető mezőben (G vagy H).

További beállítások oldal – egykaros hidraulika-működtető egység

MEGJEGYZÉS: Az egykaros hidraulika-működtető egység be-/kikapcsolásakor (J) a hozzárendelt SCV-k reteszelési idői nullázódnak.

Az egykaros hidraulika-működtető egység jelölőnégyzet (J) bejelölése esetén lehetővé teszi az egykaros hidraulika-működtető egységnek az SCV vezérlését. Ha nincs bejelölve, akkor az SCV-t az SCV-kar vezérli. Az Előre/hátra SCV legördülő menüben (K) az SCV I – SCV V bármelyike kiválasztható. Az Oldalirányú SCV legördülő mezőben (M) az SCV I – SCV V bármelyike kiválasztható. A Kiegészítő SCV legördülő mezőben (N) az SCV I – SCV V bármelyike kiválasztható. A Zárolás (L) az egykaros hidraulika-működtető egység zárolt/feloldott állapotát jelzi.

Programozott mód

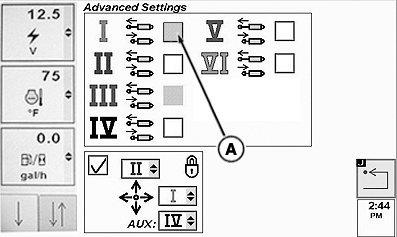

RXA0102101-UN-19MAY09

SCV oldal, összetett beállítások

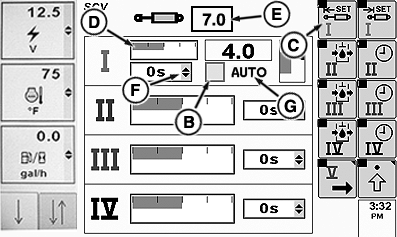

RXA0102614-UN-06MAY09

SCV oldal

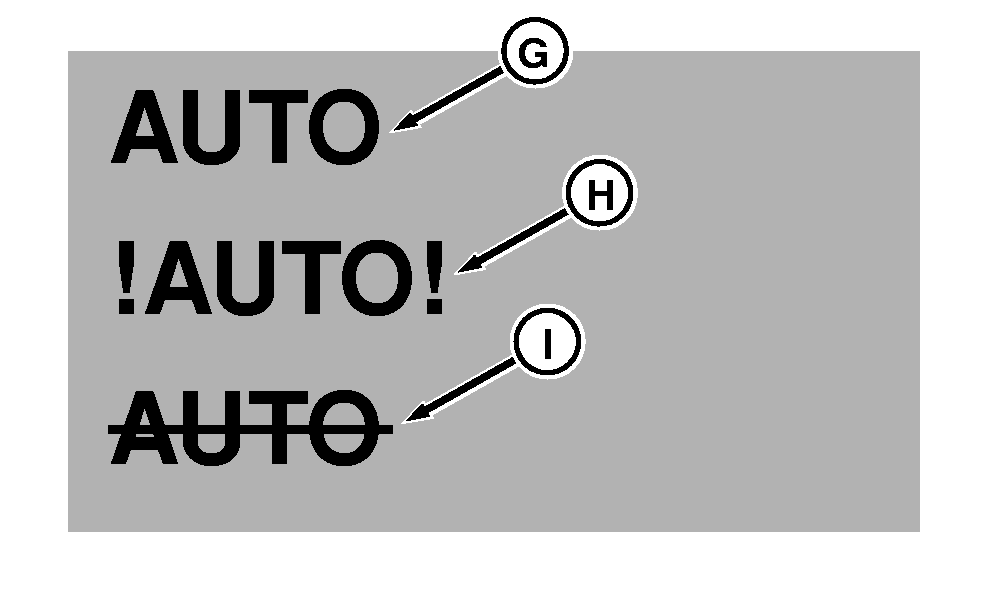

RXA0102615-UN-06MAY09

A - Független mód jelölőnégyzet

B - Programozott mód jelölőnégyzet

C - Kitolás beállítása billentyű

D - Reteszelt áramlás sávos diagramja

E - Rögzített átfolyási mennyiség értéke mező

F - Reteszelési idő legördülő menüje

G - Programozott állapot visszajelző (normál működés)

H - Programozott állapot visszajelző (hiba érzékelve)

I - Programozott állapot visszajelző (kikapcsolva)

MEGJEGYZÉS: A tulajdonság mód használatához munkagépet kell csatlakoztatni a traktorra. A kiválasztott SCV-khez megjelenik a programozási módokkal kiegészített SCV oldal. A további beállítások oldalán a megadott SCV független módjának a jelölőnégyzete (A) szürke.

A rendelkezésre álló programozott módok:

• TouchSet™ vezérlés
• Laser Scraper kezelőszerv
• AccuDepth™ vezérlés

1. MEGJEGYZÉS: CAN-buszon vagy munkaeszköz csatlakozón keresztül történő csatlakoztatáskor az SCV-(k) automatikusan belépnek a programozott módba.

   Kapcsolja fel a munkagépet a traktorra.

2. A Kitolás beállítás funkció billentyű (C) megnyomásával léphet az oszlop diagramra (D). A kiemeléshez nyomja meg a Jóváhagyás gombot. A forgatógomb elforgatásával állítsa be az áramlást, majd nyomja meg újra a Jóváhagyás gombot.

   MEGJEGYZÉS: Ahogy az előző SCV alkalmazás esetében, a sávos kijelzés (D) itt is a rögzített folyadékáramot mutatja, míg a teljes mennyiség az (E) mezőben jelenik meg.

   Az AUTO (G) kijelzés mutatja a szokásos programozott működést. !AUTO! (H) kijelzés jelzi, ha valamilyen hiba van és a programozott mód nem működőképes. Az áthúzott AUTO kijelzés (I) mutatja, hogy az AUTO mód ki van kapcsolva.

   MEGJEGYZÉS: A reteszelési idő legördülő mező (F) csak akkor módosítható, ha a Programozott mód jelölőnégyzet (B) nincs bejelölve. Lásd a normál üzemmód leírásánál. Ha a Programozott mód jelölőnégyzet be van jelölve, akkor a reteszelési idő nem módosítható. A reteszelési idő módosításához lásd a Standard üzemmódnál leírtakat.

3. A reteszelés beállításához forgassa a forgató gombot az “AUTO” jelzéstől (G) balra található jelölőnégyzetre (B), majd nyomja meg a Jóváhagyás gombot. Az AUTO felirat keresztbe áthúzottra vált, és a jelölőnégyzetben megszűnik a kijelölés.
