A hárompont-emelő beállítása és használata (gyors áttekintés)

RXA0110774-UN-09SEP10

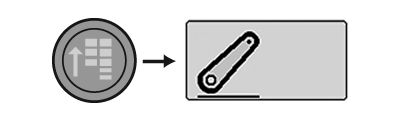

CommandCenter™ főmenü → hárompont-emelő

RXA0107323-UN-16APR10

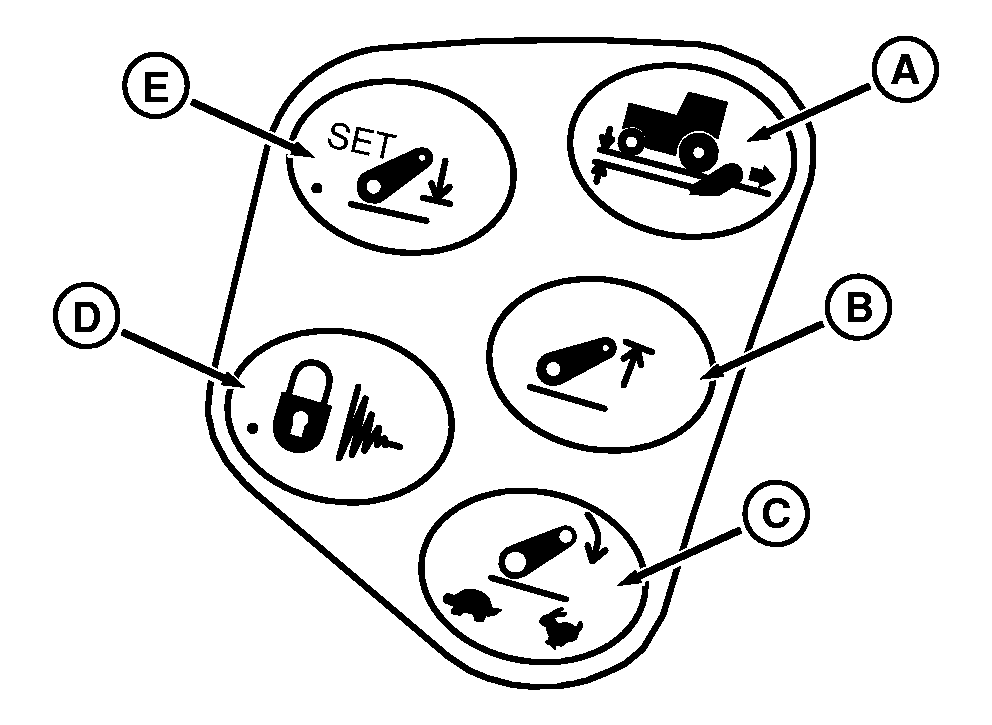

Gyorsgombok

RXA0107179-UN-29JUL10

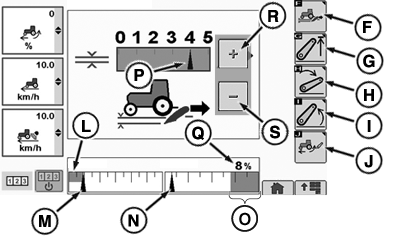

Érintőgombok

RXA0107248-UN-07APR10

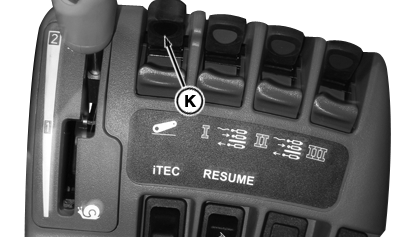

A vonófej karja

A - Vonóerő-szabályozás gyorsgomb

B - Felső határérték gyorsgomb

C - Süllyesztési sebesség gyorsgomb

D - Hárompont-emelő reteszelés/csillapítás gyorsgomb

E - Mélységbeállítás gyorsgomb

F - Vonóerő-szabályzás funkció billentyű

G - Felső határérték funkció billentyű

H - Süllyesztési sebesség funkció billentyű

I - Emelési sebesség funkció billentyű

J - Hárompont-emelő csúszás funkció billentyű

K - Hárompont-emelő vezérlőkar

L - Elmentett munkamélység visszajelző

M - Utasított mélység mutató

N - Helyzetjelző

O - Hárompont-emelő beállított felső határértéke

P - Vonóerő-szabályzás

Q - Hárompont-függesztés helyzetérték

R - Érintőképernyős értéknövelés (ha van)

S - Érintőképernyős értékcsökkentés (ha van)

Lépjen a kívánt oldalra a megfelelő gyorsgomb (A, B, C, vagy E) megnyomásával.

• A — Vonóerő-szabályozás gyorsgomb
• B — Felső határérték gyorsgomb
• C — Süllyesztési sebesség gyorsgomb
• E — Mélységbeállítás gyorsgomb

Háromféle módon navigálhat a CommandCenter oldalak között. A kezelő választhat, hogy melyik kiválasztási módot találja a legkényelmesebbnek.

1. Forgassa a forgatógomb az adott mezőre vagy funkció billentyűre és nyomja meg a Jóváhagyás gombot.
2. A funkciógombokkal gyorsan a kívánt oldalra navigálhat a rendszerben, majd a hüvelykujj-tárcsával kiválaszthatja a kívánt részt az oldalon belül.
3. Érintőképernyővel felszerelt traktorok esetében érintse meg a CommandCenter™ adott funkció billentyűjét, gombját vagy ikonját a kiválasztáshoz. A beállított értékeket úgy növelheti vagy csökkentheti, ha az ujját végigcsúsztatja az oszlopdiagramon, vagy megérinti az értéknövelés/csökkentés (R vagy S) gombot.

Állítsa be a munkamélységet

• Süllyessze le a munkaeszközt a kívánt munkamélységbe a hárompont-emelő karral (K)
• Nyomja meg a Munkamélység beállítás gyorsgombot (E) a munkamélység értékének rögzítéséhez.

Sorvégi forduló

• A tábla végén húzza hátra a kart reteszelt emelésig és engedje el. A hárompont-emelő a felső határig fel emelkedik.
• A forduló után nyomja a kart reteszelt süllyesztés állásba és engedje el. A hárompont-emelő az eltárolt munkamélységig lesüllyed.

A hárompont függesztés oldalának alján megjelennek a hárompont-vezérlés információi. Az utasított mélységet vagy a beállított süllyesztési pontot az utasított mélység visszajelző (M) mutatja. A hárompont-emelő süllyesztési határértéket az elmentett munkamélység visszajelző (L) mutatja. A mélység beállító gomb megnyomásával a mentett munkamélység visszajelző elmozdul és az utasított mélység visszajelző értékét veszi fel. A hárompont-emelő pozícióérték (Q) a tényleges hárompont-emelő pozíciót mutatja százalékban, míg a tényleges hárompont-emelő pozíciót a hárompont-emelő pozíció visszajelző (N) mutatja. Amikor a függesztőszerkezet teljesen lent van, a hárompont-függesztés helyzetértéke 0%. Amikor a függesztőszerkezet teljesen fent van, a hárompont-függesztés helyzetértéke 100%.
