A hárompont-emelő vezérlőkar használata

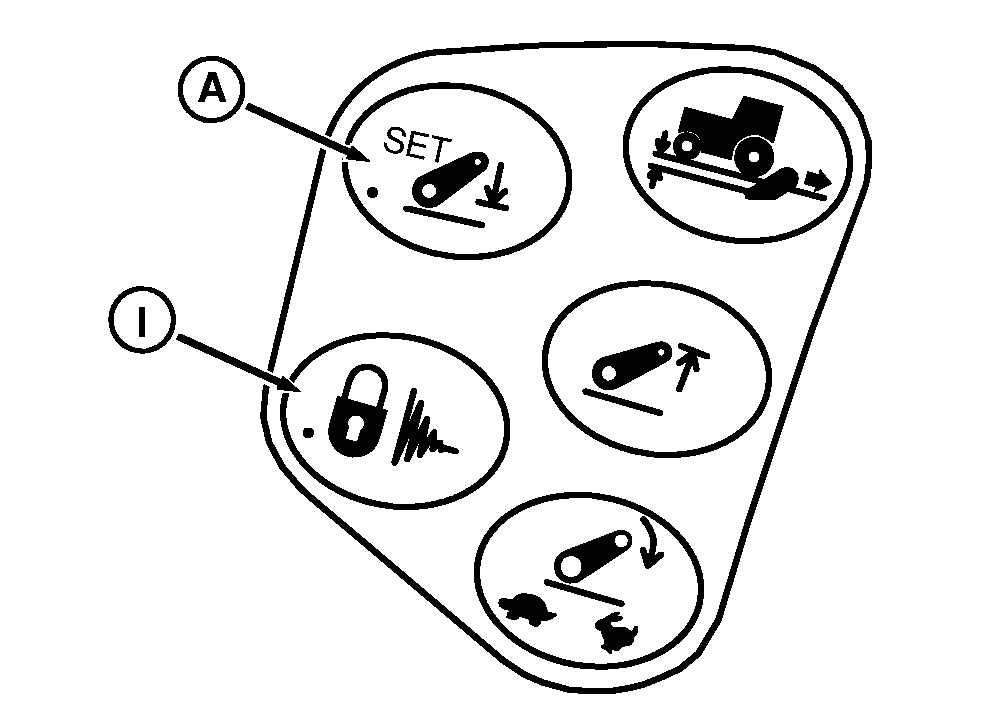

RXA0101477-UN-31MAR09

CommandARM™ vezérlések

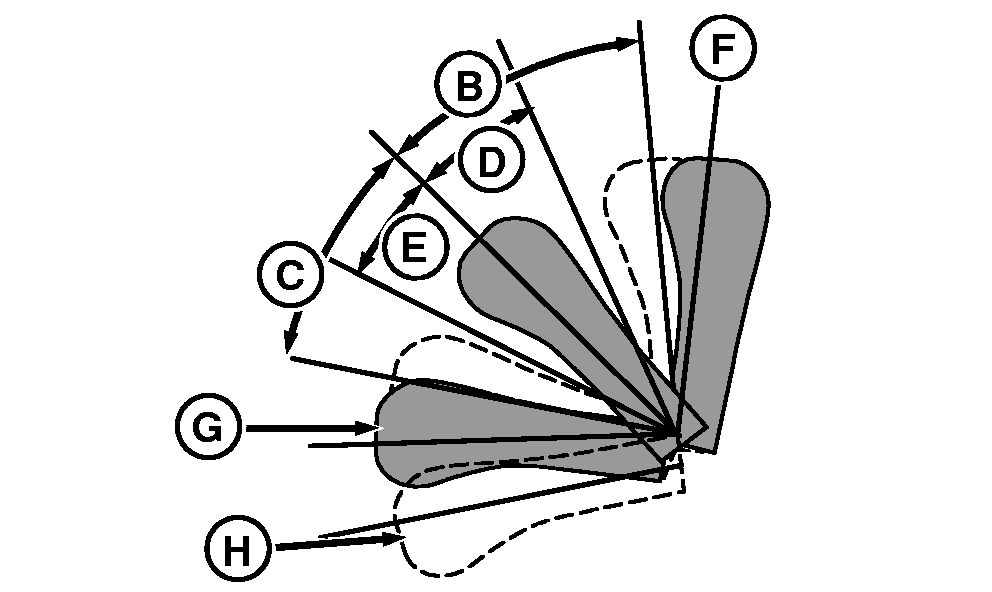

RXA0104294-UN-11AUG09

A vonófej karja

A - Mélységbeállítás gomb

B - Hárompont emelés – Gyorsan

C - Hárompont süllyesztés – Gyorsan

D - Hárompont emelés - Lassan

E - Hárompont süllyesztés – Lassan

F - Reteszelt helyzet, emelés

G - Reteszelt helyzet, süllyesztés

H - Úszó helyzet

I - Hárompont-emelő reteszelés/csillapítás gomb

A kart a (D és E) arányos tartományban mozgatva emeli és süllyeszti a hárompont-emelőt. Az emelés és süllyesztés sebessége attól függ, hogy milyen mértékben van a kar a középhelyzetből kimozdítva. A hárompont-emelő süllyesztéséhez nyomja a kart lefelé; a hárompont-emelő emeléséhez pedig húzza a kart felfelé.

• A kar nem emeli a hárompont-emelőt a felső emelési határ fölé, de az eltárolt munkamélység alá le tudja süllyeszteni.
• A kar rövid “pöccintése” az arányos tartományba a munkamélység egy adott értékű változását okozza.

A mélység beállítása

A vezérlőkarral állítsa a hárompont-emelőt a kívánt munkamélységbe, majd nyomja meg a Mélység beállítás gombot (A), hogy a beállítást eltárolja a memóriába.

• Minden alkalommal, amikor a mélység beállító gombot megnyomja, az előző beállítás törlődik, és az aktuális beállítás kerül elmentésre.
• A munkamélység a munka megkezdése előtt beállítható. Tartsa a kart előrenyomva addig, míg a mélység állítás el nem éri a kívánt értéket, majd mentse el a Mélység beállítása gomb megnyomásával.

A kar reteszelt helyzetei

Ha a kart (F) reteszelési állásba húzta, és elengedte, a hárompont emelő a felső végállásba emelkedik. Amennyiben (G) reteszelési állásba tolta és elengedte, a hárompont függesztés a beállított mélységbe süllyed.

• Ha a kart süllyesztés közben előretolt reteszelt állásban tartja, a hárompont-emelő az eltárolt munkamélység alá süllyed. Ha a traktor mozog a kar elengedésekor a hárompont-emelő visszatér az eltárolt munkamélységre.
• A kart az arányos területen mozgatva a mélység változtatható. A kart a reteszelt előre helyzetbe nyomva, majd elengedve a hárompont-emelő visszatér a tárolt munkamélységre.

A kar úszó helyzetben

Az úszó helyzetben (H) a hárompont-süllyesztő szelep folyamatosan nyitva van, ami a munkaeszköz lekapcsolásakor lehet hasznos. Ha a munkagép munkahelyzetben a hárompont-emelő úszó helyzetét igényli, a helyes beállítást lásd az Úszó Üzemmód Használata címszó alatt, ebben a fejezetben.

Reteszelés/csillapítás

VIGYÁZAT: A lehetséges balesetek és a munkagép károsodásának elkerülése érdekében szállítás előtt kapcsolja be a hárompont-emelő reteszelését és csillapítását.

Szállítás előtt, illetve munka közben, amikor a hárompont-emelőt nem használja, a vezérlőkarral emelje fel a hárompont-emelőt, majd nyomja meg a hárompont-emelő reteszelés/csillapítás gombot (I). Ez reteszeli a hárompont-emelőt és bekapcsolja a csillapítását.

• Ha a hárompont-emelő leállított traktornál szivárgás miatt lesüllyed, akkor a hárompont-emelő amikor a traktor újra elindul visszaemelkedik a reteszelt magasságra.
• A hárompont-emelő le van tiltva, így a hárompont-emelő nem süllyeszthető (de visszaemelhető reteszelt helyzetbe a kart reteszelt helyzetben tartásával).
• A hárompont-emelő csillapítása megakadályozza a traktor ugrálását/hintázását, ami függesztett munkagép szállításakor következhet be.

A hárompont-emelő reteszelésének oldásához és a csillapítás kikapcsolásához nyomja meg újra a hárompont-emelő reteszelés/csillapítás gombot.
