A hétpólusú pótkocsi csatlakozó használata

RXA0068235-UN-17JAN06

RW21249A-UN-29APR99

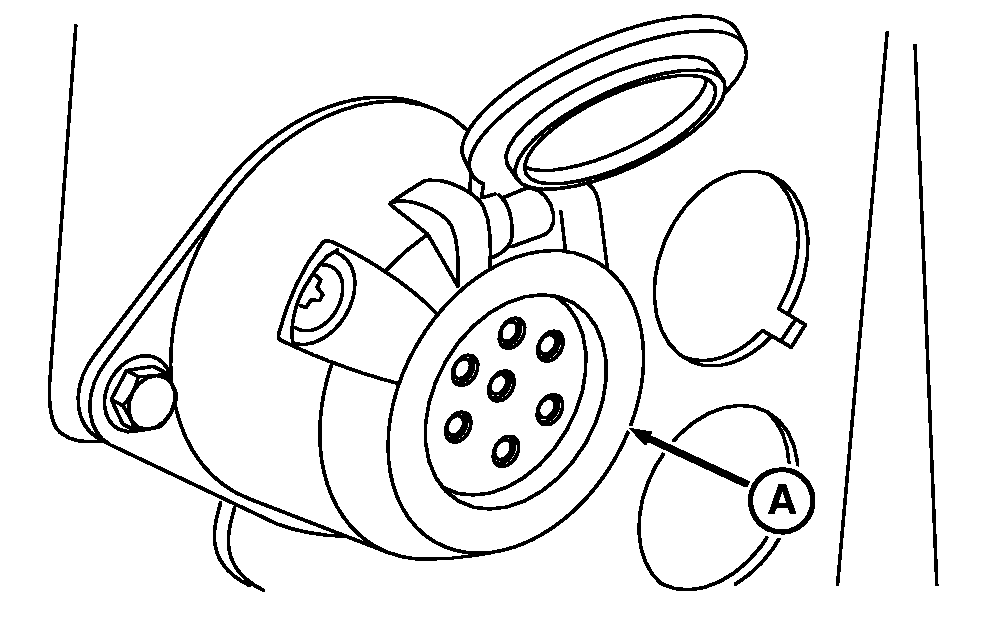

A - Hétpólusú pótkocsi csatlakozó

A csatlakozó aljzat (A) a világítás, az irányjelzők és más, a pótkocsin vagy a munkaeszközön lévő elektromos berendezések csatlakoztatására szolgál. A vontatott munkaeszközökön használjon mindig kiegészítő világítást, ha a munkaeszköz takarja a traktor hátsó jelzéseit, vagy egyéb lámpáit.

Ha további munkaeszköz világításra és kezelőszervekre, például kapcsolókra van szükség, forduljon a John Deere™ szervizhez. Információt tud adni arra vonatkozóan, hogy a traktor hátulján lévő 7 pólusú csatlakozó aljzat egyik “tartozékok” vezetékébe hogyan kell a világítás kapcsolót bekötni.

MEGJEGYZÉS: A hozzávaló csatlakozó dugót beszerezheti a John Deere kereskedőtől.

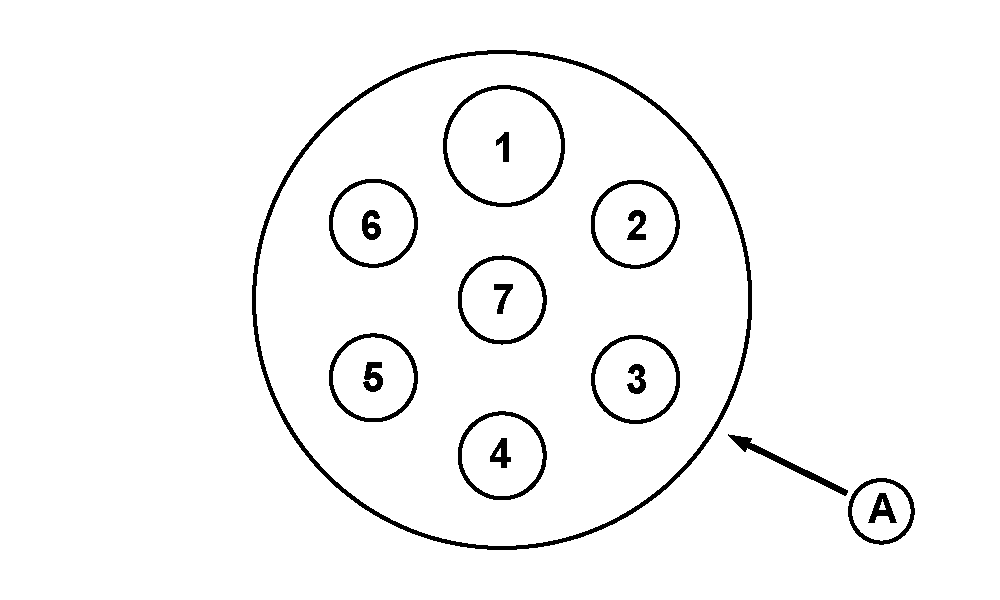

Érintkező	Funkció
1	Bal irányjelző
2	Segédberendezés
3	Test
4	Jobb irányjelző
5	Jobboldali hátsó helyzetjelző lámpa
6	Féklámpák
7	Bal hátsó helyzetjelző lámpák
