A 3/4 kategóriájú átalakítható gyorskapcsoló keret felső horgának átalakítása

VIGYÁZAT: A gyorskapcsoló keret emeléséhez használjon megfelelő emelőberendezést. A hibás mozdulat személyi sérüléshez vezethet.

MEGJEGYZÉS: Az átalakítás során az elemek egy vonalba állításához egy másik személy szükséges.

Amikor a 8335R és 8360 szériaszámú traktorokat teljes terheléssel használja talajművelő eszközökkel, használjon 4-es kategóriájú felső horgot, amennyiben a munkagép erre alkalmas. A 3-as kategóriájú felső horog a nagy vonóerőt igénylő munkákkal túlterhelhető.

1. Támassza alá a gyorskapcsoló keretet (A).


   RXA0087383-UN-02MAR06

   Csatlakozó


   RXA0081100-UN-02JUN05

   Középső függesztőrúd


   RXA0081101-UN-09AUG05

   Tárolt felső horog

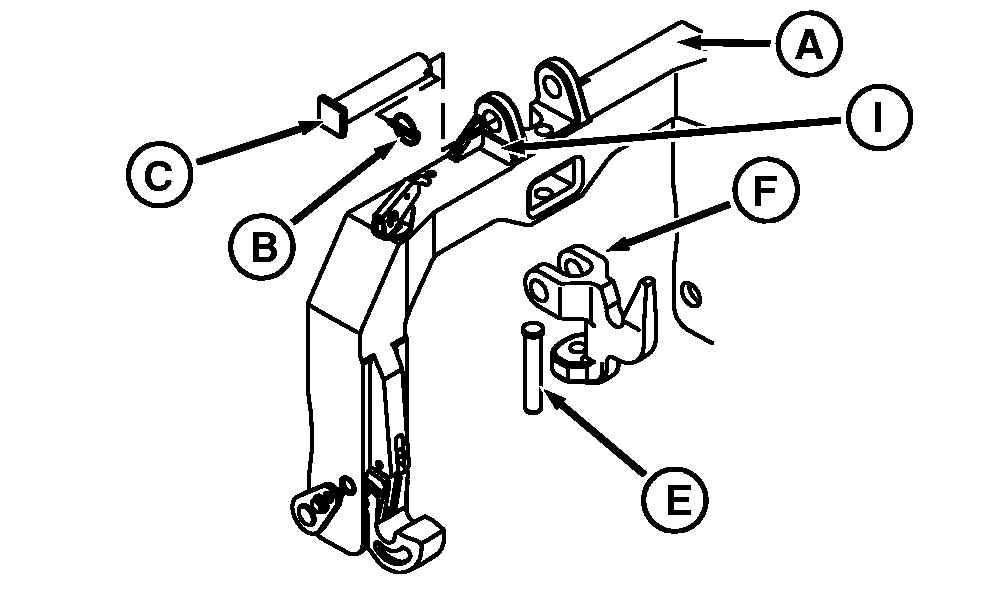

   A - Gyorskapcsoló keret

   B - Biztosító szeg

   C - Csatlakozótű

   D - Középső függesztőrúd

   E - Csatlakozótű

   F - Felső horog

   G - Csatlakozótű

   H - Tárolt felső horog

   I - Váll

---

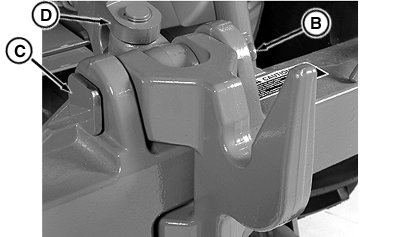

2. Távolítsa el a biztosító szeget (B) és a csapot (C) a középső függesztőkar (D) kioldásához.

3. Távolítsa el a csapot (E) és a felső horgot (F).

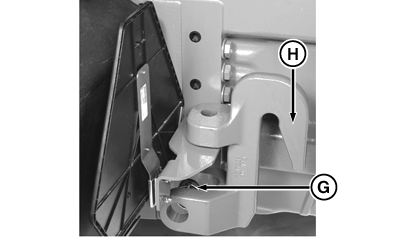

4. Távolítsa el az illesztőcsapot (G) a rögzített felső horog (H) kioldásához, majd szerelje a felső horgot (H) a gyorscsatlakozóba a leszereléssel ellentétes sorrendben.
