A kézi működtetésű vonófej kopásának ellenőrzése

VIGYÁZAT: Azokat az alkatrészeket, amelyek elérték vagy meghaladták a kopási határértéküket, újakra kell cserélni.

RXA0095855-UN-29AUG07

RXA0095856-UN-29AUG07

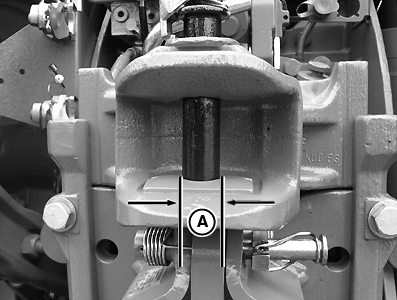

A - Átmérő (A)

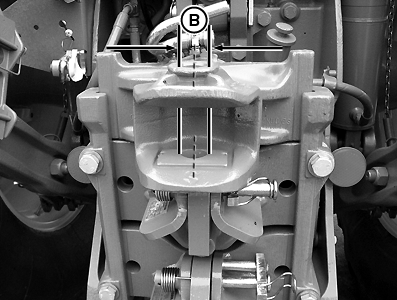

B - Átmérő (B)

Ellenőrizze a vonócsap átmérőjét (A).

Részegység	Méret	Specifikáció
Vonócsap	Kopási határérték vagy minimális átmérő	29,0 mm 1.14 in.

Ellenőrizze a fogadó furat átmérőjét (B).

Részegység	Méret	Specifikáció
Felső és alsó fogadó furat (a menetiránynak megfelelően mérve)	Kopási határérték vagy megengedett maximális átmérő	35,0 mm (ovális) 1.38 in. (ovális)

LX1042085-UN-26FEB07

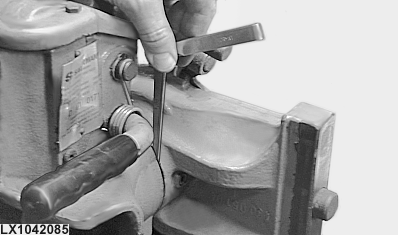

Hézag “X”

LX1042084-UN-26FEB07

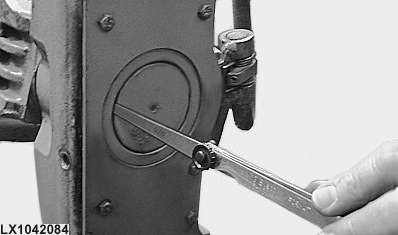

Csapágy Hézag “Y”

Cserélje ki a rögzítő huzalt ha:

A hézag (X) nagyobb, mint 3 Hgmm (0.118 in.)

FONTOS: Amennyiben a csapágy hézag (Y) nagyobb mint 1,5 mm (0.059 in.) az egész vonófejet ki kell cserélni újra.
