Ellenőrizze a távkapcsolós vonófej kopását

VIGYÁZAT: Azokat az alkatrészeket, amelyek elérték vagy meghaladták a kopási határértéküket, újakra kell cserélni.

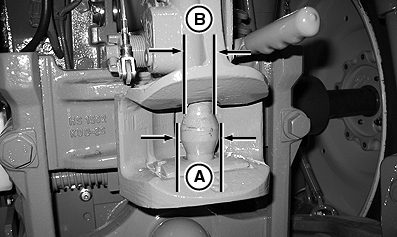

RXA0095843-UN-29AUG07

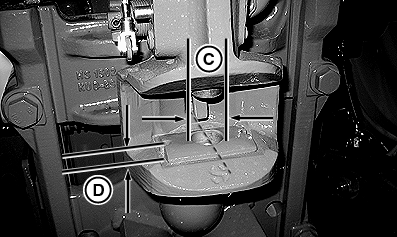

RXA0095844-UN-29AUG07

A - Vonócsap átmérő (A)

B - Vonócsap átmérő (B)

C - Furat Átmérő (C)

D - Kopólemez Vastagsága (D)

Ellenőrizze a vonócsap átmérőit (A és B)

Részegység	Méret	Specifikáció
Gömb vonófej csapszeg	Kopási határérték vagy minimális átmérő (B)	36 mm 1.42 in.
Gömb vonófej csapszeg	Kopási határérték vagy minimális átmérő (C)	27 mm 1.06 in.

Ellenőrizze a fogadófurat átmérőjét (C).

Részegység	Méret	Specifikáció
Alsó fogadófurat (haladási irányba nézve)	Kopási határérték vagy megengedett maximális átmérő	34 mm (ovális) 1.33 in. (ovális)

Ellenőrizze a kopólemez vastagságát (D).

Részegység	Méret	Specifikáció
Kopólemezek	Kopási határérték vagy maximálisan engedélyezett vastagság (E)	6 mm 0.24 in.

LX1042085-UN-26FEB07

Hézag “X”

LX1042084-UN-26FEB07

Csapágy Hézag “Y”

Cserélje ki a rögzítő huzalt ha:

A hézag (X) nagyobb, mint 3 Hgmm (0.118 in.)

FONTOS: Amennyiben a csapágy hézag (Y) nagyobb mint 1,5 mm (0.059 in.) az egész vonófejet ki kell cserélni újra.
