A pótkocsi vonófejen ellenőrizze a vonóhorog kopását

VIGYÁZAT: Azokat az alkatrészeket, amelyek elérték vagy meghaladták a kopási határértéküket, újakra kell cserélni.

RXA0095866-UN-29AUG07

LX1041808-UN-27NOV06

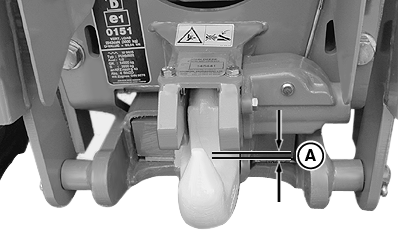

A - Távolság

Részegység	Méret	Specifikáció
Kapcsolódási hézag	Maximális megengedett játék	10,0 mm 0.39 in.

Olvassa le a “D”-értéket (mértékegység: kN) a pótkocsi vonófej azonosítótábláról.

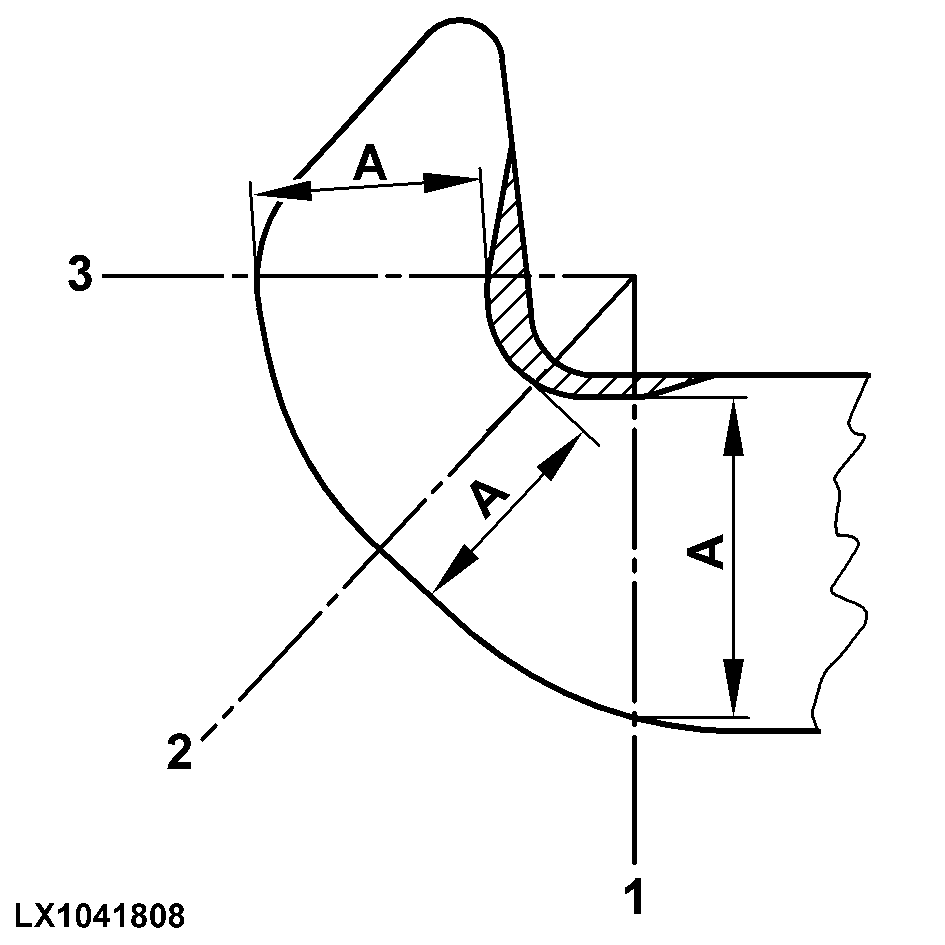

Ha a típustáblán jelzett “D”-érték 65 vagy ennél kevesebb, tartsa be a következő kopási határértékeket (A).

Részegység	Méret	Specifikáció
Vonóhorog, átmérő (D = 65 vagy kevesebb)	Minimális érték (A), 1 átmérő	43,5 mm 1.71 in.

Ha a táblán jelzett “D”-érték 65-nél nagyobb, vizsgálja meg a következő kopási tűréseket (A).

Részegység	Méret	Specifikáció
Vonóhorog, átmérő (D = 65-nél nagyobb)	Minimális érték (A), 1 átmérő	45,0 mm 1.77 in.
