Konfigurálható lámpák

VIGYÁZAT: Kerülje az összeütközést más járművekkel. Ha a traktorral közúton halad, tartsa be mindig a közlekedési szabályokat. Kapcsolja a közúri fényszórót tompított világításra, ha szemből másik jármű közeledik. Közúton kerülje a munkalámpák használatát, mert az vakítja, és megzavarja a többi járművezetőt.

RXA0107022-UN-26MAR10

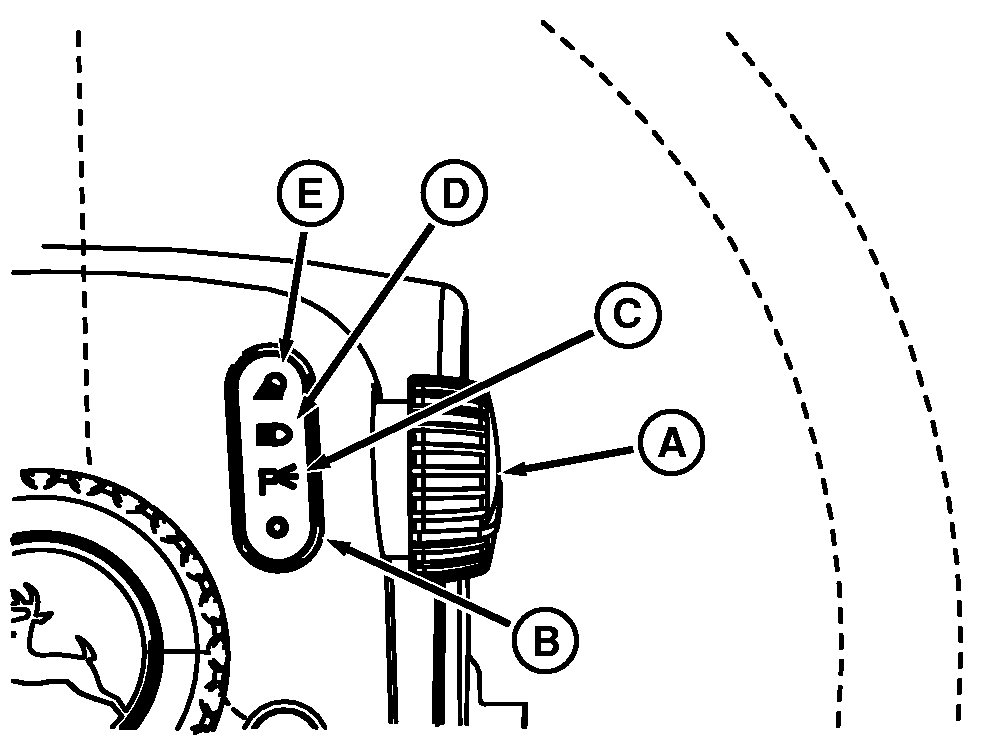

Kormányoszlop lámpakapcsoló

RXA0107238-UN-26AUG10

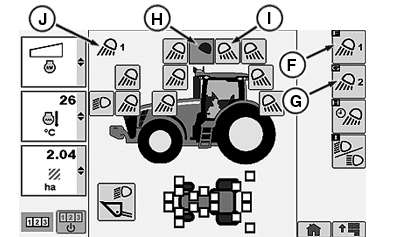

CommandCenter™ világítás oldal

RXA0106384-UN-26MAR10

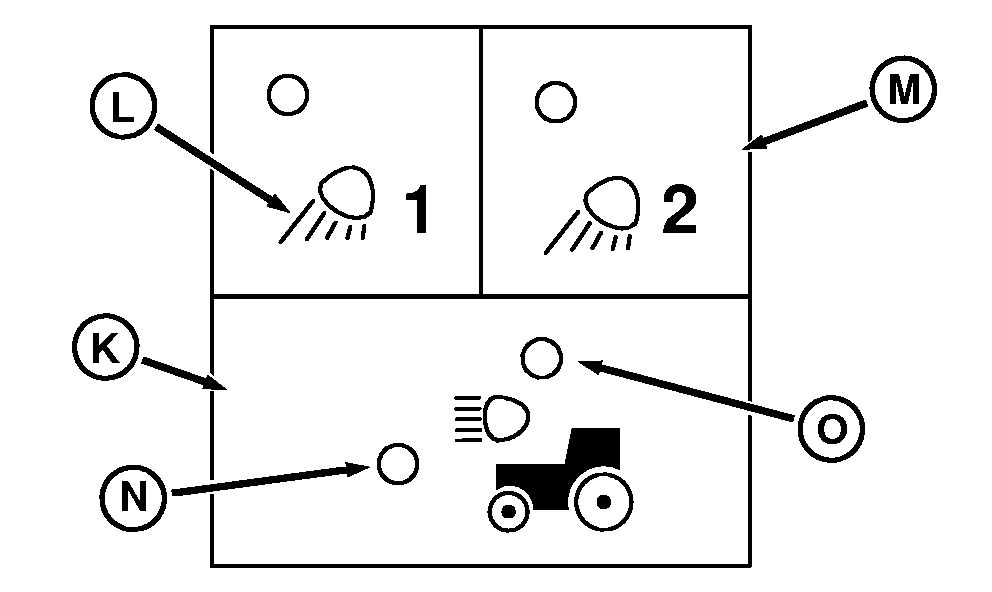

CommandARM CommandARM™ kezelőszervek világítás gombjai

A - Választó gomb

B - KI

C - Helyzetjelző lámpák

D - Közúti világítás

E - Munkalámpák

F - 1. munkalámpa funkció billentyű

G - 2. munkalámpa funkció billentyű

H - Kikapcsolásra konfigurált lámpa

I - Bekapcsolásra konfigurált lámpa

J - Munkalámpa pozíció visszajelző,

K - Közúti világítás

L - 1. munkalámpák

M - 2. munkalámpák

N - Közúti világítás visszajelző

O - Rakodólámpa visszajelző

Választógomb (A) KI állásban (B). Forgassa a választógombot előre, a parkoló világításhoz (C) a féklámpa bekapcsolásához. Forgassa a választógombot előre, a közúti világításhoz (D) a távolsági vagy tompított fényszóró bekapcsolásához. Forgassa a választógombot előre, a munkalámpákhoz (E) a CommandCenter világítás oldalán előzőleg konfigurált összes lámpa bekapcsolásához.

Amikor a kormányoszlop választógombját elforgatta a munkalámpákhoz, az 1. munkalámpa funkció billentyű (F) megnyomásával a kezelő beállíthatja, hogy melyik munkalámpát kapcsolja fel és le az adott alkalmazáshoz. A kezelő válthat az 1. és a 2. munkalámpák között, egyszerűen csak megnyomva az 1. munkalámpa (L) vagy a 2. munkalámpa gombot (M). A 2. munkalámpa funkció billentyű megnyomásakor (G) megjelenik a munkalámpák második opciója. Ellenőrizze a kijelzett munkalámpa beállításokat a CommandCenter világítás oldalának bal felső sarkában található munkalámpa pozíció visszajelzőn (J).

A világítás kijelzés 10 mp-re megjelenik, ha a világításkapcsolót egy programozható állásba kapcsolja. Ha a programozásban nem történik változás, a kijelzés visszatér a legutóbb kijelzett funkcióra. A világítás visszajelzők feketéről (H) fehérre (I) változnak, ha bekapcsolásra vannak konfigurálva.

A CommandARM kezelőszervek visszajelző lámpái (N vagy O) jelzik a közúti és (ha van) a rakodó világítás állapotát.

Szántóföldi munkavégzés közben az 1. munkalámpa kapcsoló (A) vagy 2. munkalámpa kapcsoló (B) gombjának megnyomásával rövid időre (3 másodpercre) megjelenik az előzőleg bekapcsolásra konfigurált lámpák gyorsnézete, majd a kijelző visszavált a CommandCenter által előzőleg megjelenített oldalra.

RXA0103507-UN-15JUN09

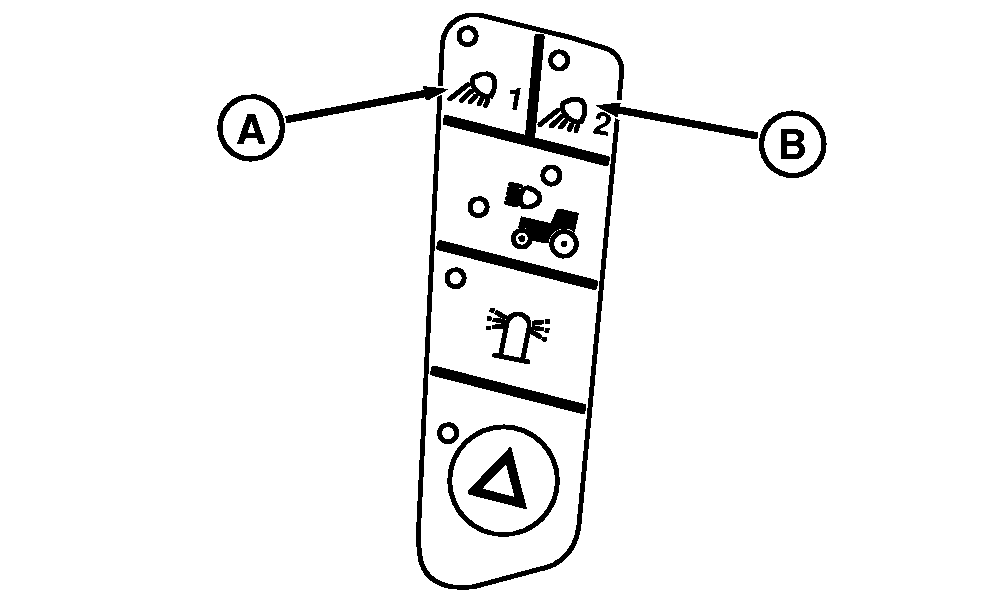

CommandARM kezelőszervek munkalámpa gombjai

RXA0106416-UN-26AUG10

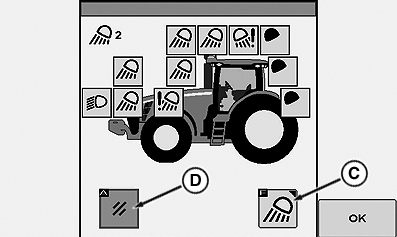

Világítás áttekintő

A - 1. munkalámpák

B - 2. munkalámpák

C - Világítás

D - Törlés
