A bal oldali és a jobb oldali irányváltó karok kapcsolási sémája

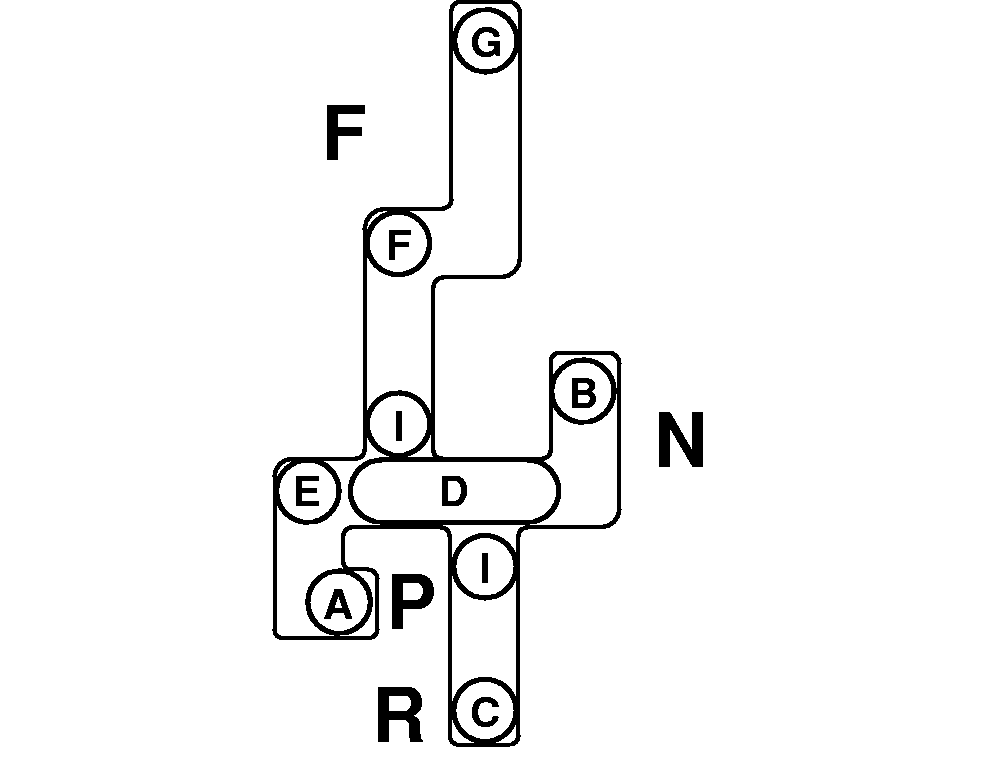

RXA0077572-UN-14MAY08

Jobb oldali irányváltó

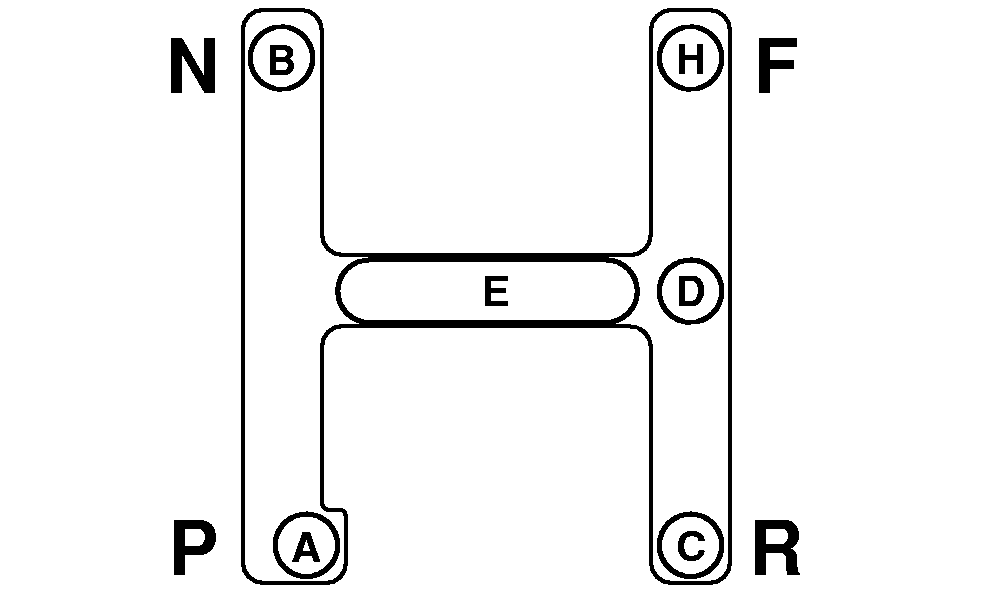

RXA0100319-UN-26JAN09

Baloldali irányváltó

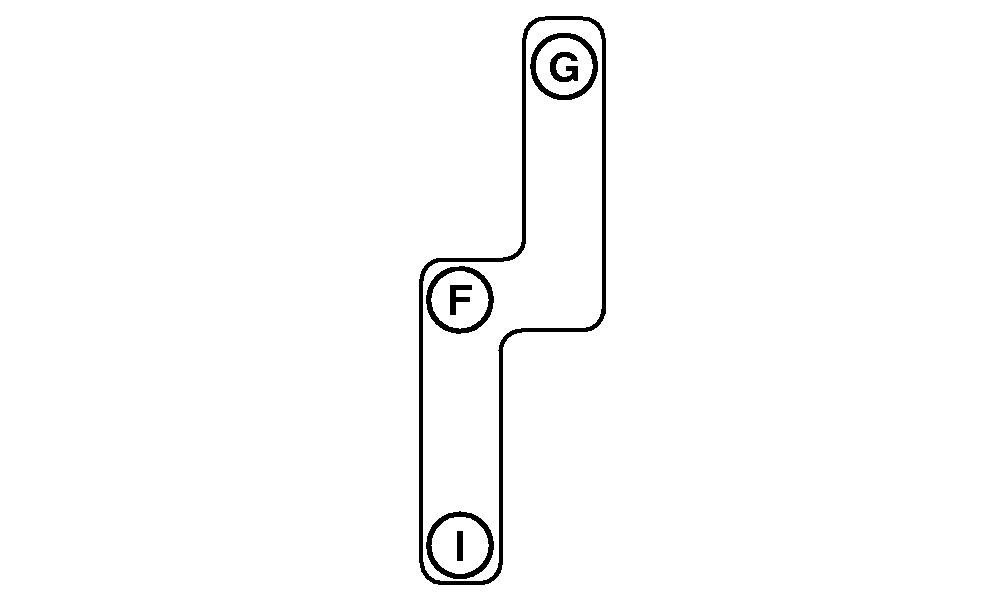

RXA0077571-UN-10JUN05

Baloldali irányváltó fokozatváltó kar

A - Park

B - Semleges

C - Reverse

D - Power Zero

E - Gördülő állás

F - Előremeneti 1-es sebességtartomány

G - Előremeneti 2-es sebességtartomány

H - Előre

I - Minimális sebesség

Park (A): Működteti a parkolóféket, hogy álló helyzetben tartsa a traktort, és megakadályozza az elgurulást; a sarokoszlop kijelzőn “P” jelenik meg.

Semleges (B): Oldja a parkféket és lehetővé teszi, hogy a traktor guruljon, de nem továbbít hajtóerőt a kerekekre; a sarokoszlop kijelzőn az “N” jelenik meg.

Hátramenet (C): Hajtást visz a kerekekre hátramenetben; a sarokoszlop kijelzőn az “R” jelenik meg.

Power Zero (D): A kézzel megtartott nulla állással viszonylag vízszintes talajon, átmenetileg álló helyzetben tartható a traktor.

Készenléti helyzet (E): Görgesse végig folyamatosan a beállított sebesség értékeket a sarokoszlop kijelzőn, miközben a traktor áll.

Előremeneti 1-es sebességtartomány (F): Hajtást visz a kerekekre előremenetben; a sarokoszlop kijelzőn az “F1” jelenik meg.

Előremeneti 2-es sebességtartomány (G): Hajtóerőt továbbít a kerekekre, előremenő mozgáshoz; a sarokoszlop kijelzőn az “F2” jelenik meg.

Előre (H): Hajtást visz a kerekekre előremenetben; a sarokoszlop kijelzőn az “F” jelenik meg.

Minimális sebesség (I): Hajtást visz a kerekekre a kiválasztott irányban.
