Segédindító akkumulátor vagy akkumulátortöltő használata

RXA0086722-UN-10FEB06

RXA0106896-UN-12MAR10

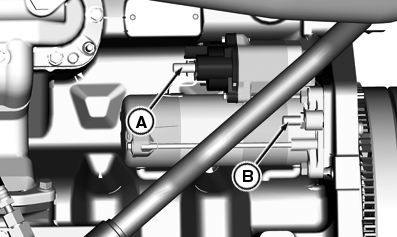

A - Pozitív sarok

B - Test

VIGYÁZAT: Az akkumulátor gáz robbanásveszélyes. Tartsa távol az akkumulátoroktól a nyílt lángot, és szikrát. Az utolsó csatlakozást és az első vezetéklekötést az akkumulátoroktól távol végezze.

FONTOS: Csatlakoztatás előtt ellenőrizze, hogy a polaritás helyes-e. A fordított polaritás tönkreteszi az elektromos rendszert és az akkumulátor robbanását okozhatja.

Ha kettő, vagy több segédakkumulátort használ, akkor azokat párhuzamosan kell kötni, hogy az akkumulátorok 12 V-os feszültséget biztosítsanak.

Kerülje a gép akaratlan meggurulásából eredő baleseteket.

Ne indítsa el a motort az indítómotor érintkezőinek rövidre zárásával. A gép sebességbe kapcsolva is beindul az indítástiltó áramkör megkerülésével.

SOHA ne indítsa a motort a talajon állva. A motort csak a vezetőülésből, és a sebességváltót semleges, vagy park helyzetbe kapcsolva indítsa.

Külső indító akkumulátor

1. Csatlakoztassa a kábelt (piros) az indítómotor külső, pozitív pontjához (A) és a segédakkumulátor pozitív sarkához.

2. Csatlakoztassa a (fekete) kábelt a segédakkumulátor negatív sarkához. Csatlakoztassa a kábel másik végét a traktor vázán egy testpontra (B).

3. Lekötéskor először a testkábelt távolítsa el.

Akkumulátor töltő

1. FONTOS: Állítsa az akkumulátor töltőt a névleges 12 V-ra, és ne többre 16 V-nál.

   Csatlakoztassa a pozitív töltőkábelt kikapcsolt töltő mellett a külső, pozitív ponthoz. Csatlakoztassa a negatív töltőkábelt a traktor vázán lévő testponthoz, távol az akkumulátortól.

2. Kapcsolja be a töltőt és töltse az akkumulátort a töltő gyártójának utasításai szerint.

3. Kapcsolja KI a töltőt. Először a negatív töltőkábelt kösse le, majd a pozitívot.
