A Quik-Tatch súlyok használata

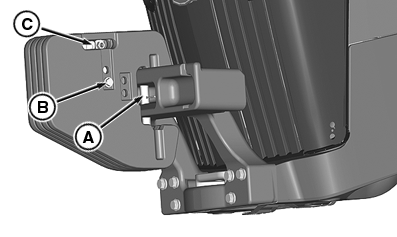

RXA0107967-UN-03JUN10

A - Rögzítő csavarok

B - Rögzítő felül lévő furattal

C - Közép

Maximum 22 db Quik-Tatch pótsúly szerelhető fel a traktorra.

A Quik-Tatch pótsúlyokat a középtől (C) két oldalra egyenlő számban szerelje fel. A két középső pótsúlyt párban kell felszerelni.

Tolja át a rögzítőcsavarokat (A) a furatokon, és biztosítsa le egy anyával, hogy helyén tartsa a hat, vagy kevesebb pótsúlyt. Húzza meg a csavarokat.

Részegység	Méret	Specifikáció
Súly rögzítő csavarok
Csavar	Meghúzási nyomaték	230 Nm (170 lb-ft)

Ha nyolc, vagy több pótsúlyt szerel fel, helyezzen menetes betéteket a pótsúlyok közé úgy, hogy az egyik a menetes furattal felfelé (B), a másik pedig a menetes furattal lefelé álljon. Húzza meg a csavarokat.

Részegység	Méret	Specifikáció
Súly rögzítő csavarok
Csavar	Meghúzási nyomaték	230 Nm (170 lb-ft)
