Manuális műveletsor programozás álló helyzetben

1. MEGJEGYZÉS: Ha nincs betöltve munkagép név, vagy módosítani kell, lásd a “Munkagép név bevitele vagy szerkesztése” címszót a kezelési utasítás jelen a fejezetében.

   Nyomja meg az iTEC gombot.


   RXA0110773-UN-09SEP10

   CommandCenter™ Főmenü → iTEC → iTEC bekapcsolva → Speciális beállítások


   RXA0108920-UN-29JUL10

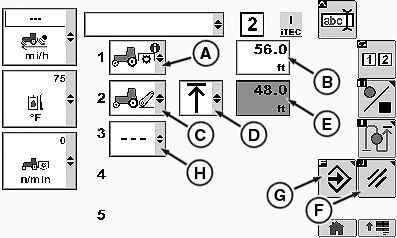

   Szerkesztés oldal


   RXA0109992-UN-20AUG10

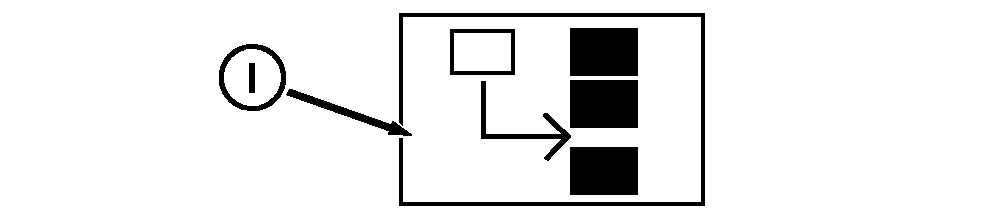

   Funkció beillesztése

   A - Első funkció

   B - Első funkció Távolság adatbeviteli mező

   C - Második funkció

   D - Működés

   E - Második funkció Távolság adatbeviteli mező

   F - Mégse funkció billentyű

   G - Mentés/bevitel funkció billentyű

   H - Funkció törlése

   I - Funkció beillesztése

---




2. Nyomja meg az iTEC Be/ki funkció billentyűt.

3. Nyomja meg a Speciális beállítások funkció billentyűt.

   MEGJEGYZÉS: A rendelkezésre álló funkciók teljes listája tekintetében lásd a Leírás és kijelző c. részt a kezelési utasításnak ebben a fejezetében. A funkció törléséhez nyomja meg a Funkció törlését (H). A funkció műveletsorba illesztéséhez nyomja meg a Funkció beillesztését (I).

4. Jelölje ki az Első funkció (A) legördülő mezőt.

5. Válassza ki a funkciót, pl. a TLT Be lehetőséget.

6. Mivel a TLT bekapcsolásnak nincs rendelkezésre álló művelete, jelölje ki a Távolság bevitel mezőt (B).

7. Lépjen a Második funkció legördülő mezőre (C) és válasszon funkciót, például a hátsó hárompont-emelőt.

8. Lépjen a Művelet legördülő mezőre (D)

9. Jelölje ki a távolság beviteli mezőt (E).

10. Folytassa a funkciók, műveletek és távolságok betöltését akár 20 funkcióig.

    MEGJEGYZÉS: A műveletsor visszavonásához nyomja meg a Mégse funkció billentyűt (F).

    A Mentés/bevitel funkció billentyű megnyomását követően a műveletsor távolság szerint növekvő sorba rendeződik, azaz, a jobb oldali grafikonon a 48 ft távolsággal bevitt második funkció szerepel sorban első funkcióként. Az ábrázolt TLT bekapcsolás funkció, mely 56 ft távolságnál kezdődik, az oldalon a második funkció lesz.

11. Amikor elkészült a műveletsor, nyomja meg a Mentés/bevitel funkció gombot (G) a program mentéséhez.
