CommandCenter™ oldalak ismertetése és funkcióik

Az iTEC kezelő oldalán:

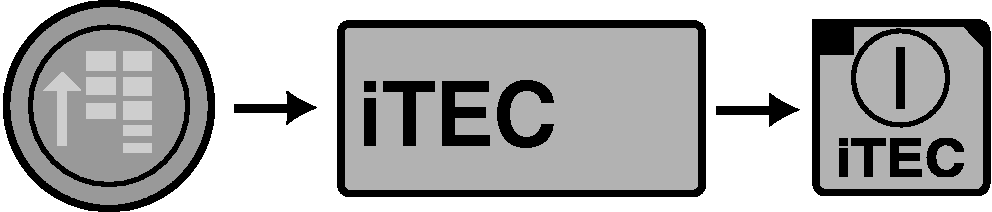

RXA0110772-UN-09SEP10

iTEC gyorsgomb

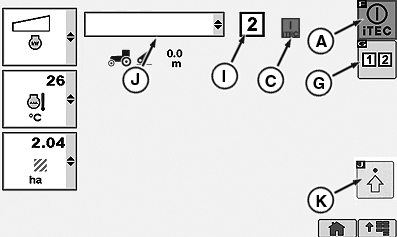

RXA0106085-UN-28JUL10

iTEC kezelő oldal gyárilag felszerelt 1. és 2. műveletsor gombbal

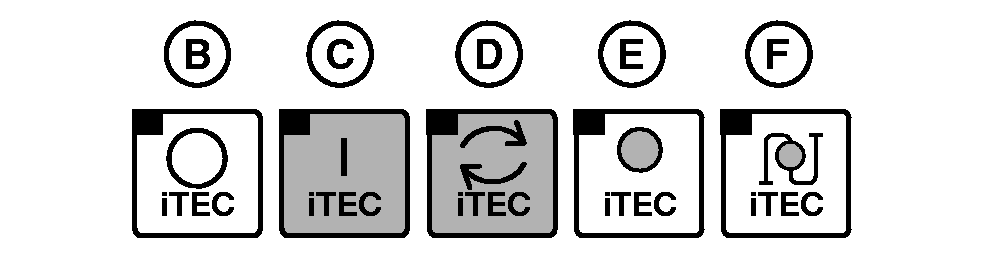

RXA0108636-UN-28JUL10

Alkalmazás állapot opció

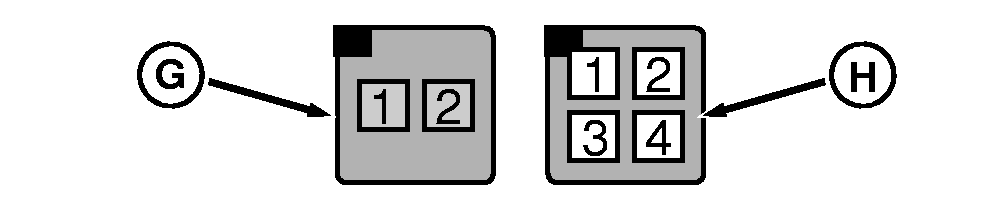

RXA0107036-UN-16APR10

Gyárilag telepített 1. és 2. műveletsor funkció billentyű és helyszínen felszerelt kapcsolókészlet opció 1-4. műveletsor funkció billentyűvel

A - iTEC BE/KI funkció billentyű

B - Kikapcsolás visszajelző

C - Bekapcsolás visszajelző

D - Műveletsor végrehajtás visszajelző

E - Betanulás üzemmód visszajelző

F - Távolság betanulás üzemmód visszajelző

G - Műveletsor funkció billentyű (1. és 2.)

H - Műveletsor funkció billentyű (3. és 4.)¹

I - Folyamatban lévő műveletsor visszajelző

J - Munkaeszköz

K - További beállítások

Az iTEC szerkesztő oldalán:

RXA0110773-UN-09SEP10

iTEC → Speciális beállítások

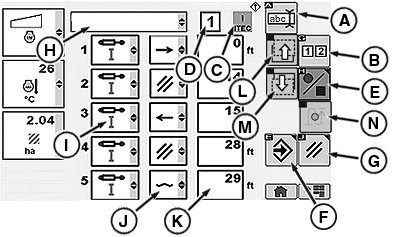

RXA0106087-UN-27JUL10

iTEC szerkesztő oldal gyárilag felszerelt 1. és 2. műveletsor gombbal

1. Nyomja meg az iTEC gombot.

2. Nyomja meg a Speciális beállítások funkció billentyűt.

• A — Munkaeszköz név szerkesztése funkció billentyű: a munkaeszköz nevének szerkesztésére lép
• B — Műveletsor funkció billentyű: átkapcsol az 1. és 2.² műveletsor között
• C — iTEC bekapcsolva
• D — Műveletsor mező: az 1. műveletsor aktív állapotát mutatja
• E — Műveletsor felvételének indítása/leállítása
• F — Bevitel/mentés funkció billentyű
• G — Mégse funkció billentyű
• H — Munkaeszköz azonosító mező
• I — Funkció legördülő mező
• J — Művelet legördülő mező
• K — Távolság adatbeviteli mező (Az a távolság, amelynél a bal oldali oszlopban felsorolt funkciók átváltanak, a műveletsor végrehajtását követően.)
• L— Előző oldal funkció billentyű
• M — Következő oldal funkció billentyű
• N — Csak távolság betanulás funkció billentyű³

A középső területen található összes funkció, művelet, távolság opció megtekinthető az alábbiakban.

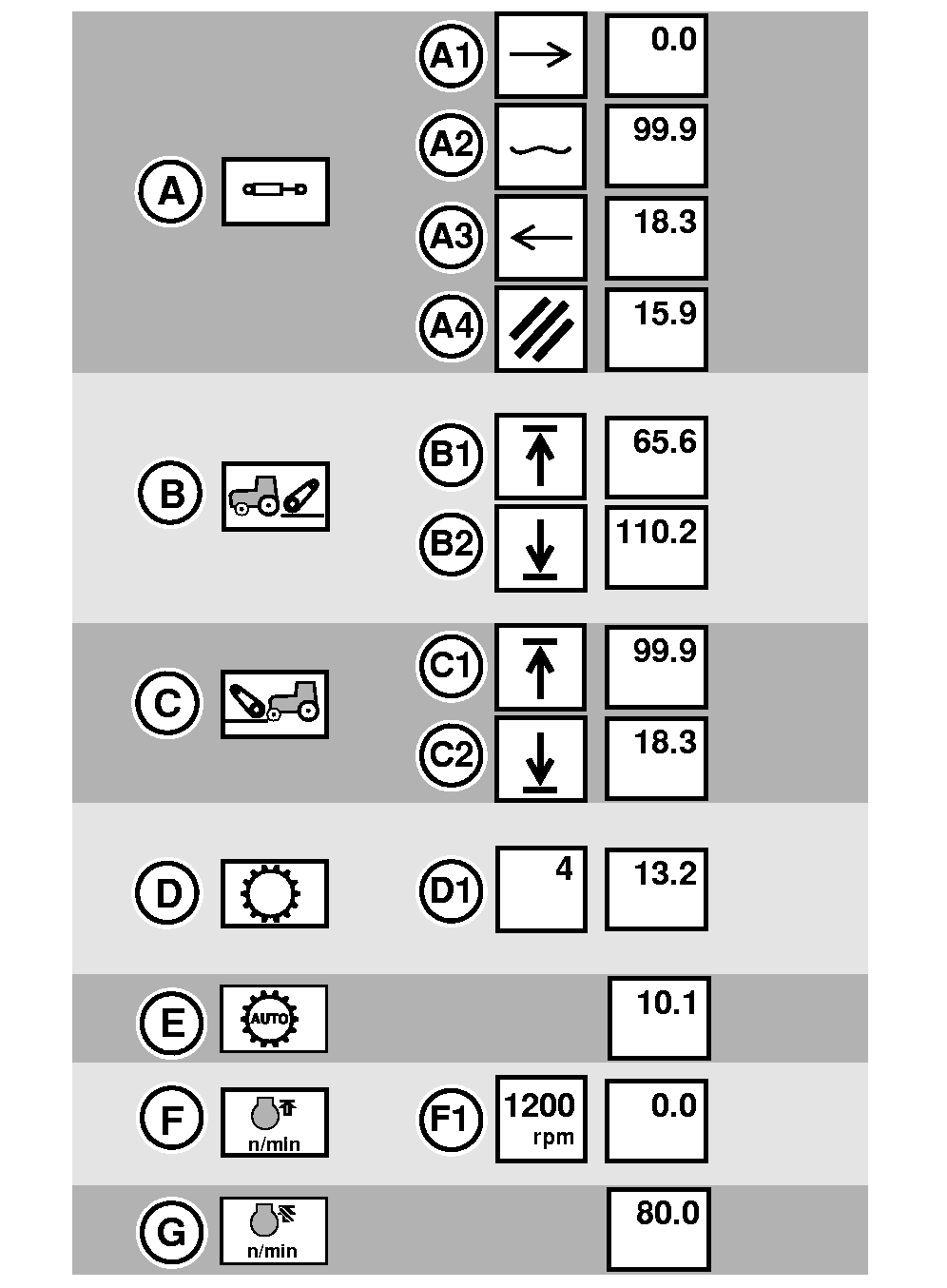

RXA0108879-UN-30JUL10

Első oszlop: Funkció, második oszlop: Művelet, harmadik oszlop: Távolság

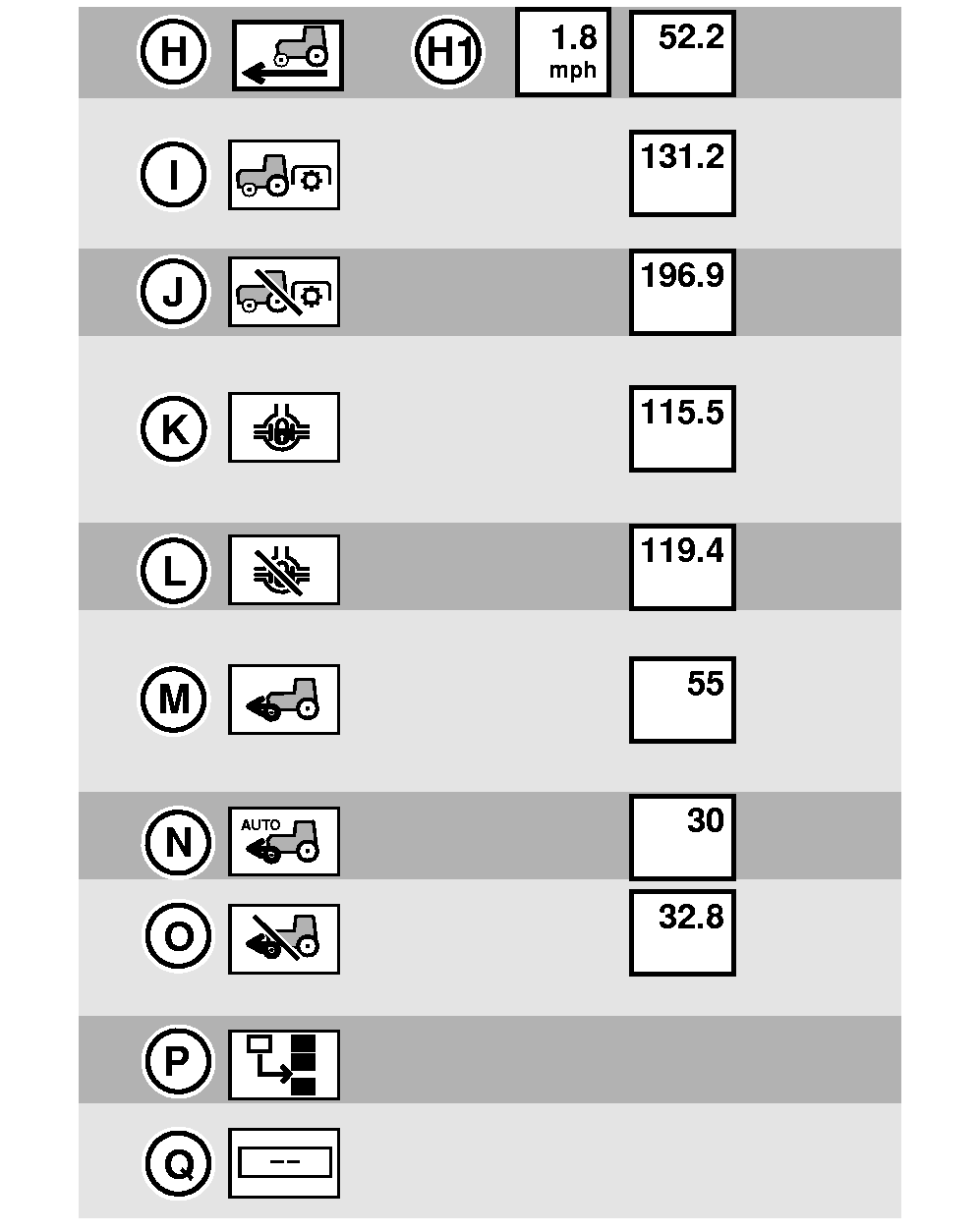

RXA0108880-UN-30JUL10

Első oszlop: Funkció, második oszlop: Művelet, harmadik oszlop: Távolság — folytatás

• A— SCV-k (I-től VII-ig)
  • A-1 Kitolás
  • A-2 Úszás
  • A-3 Behúzás
  • A-4 Törlés

• B — Hátsó hárompont-emelő
  • B-1 Emelés
  • B-2 Süllyesztés
• C — Első hárompont-emelő
  • C-1 Emelés
  • C-2 Süllyesztés
• D — Sebességváltó⁴
  • D-1 fokozat
• E— Automata PowerShift (APS)
• F — FieldCruise™
  • F-1 ford/perc (1100—2200)
• G — FieldCruise™ kikapcsolva
• H — Beállított sebesség ⁵
  • H-1 Sebesség

    (0,8—55 km/h (0.5—34.4 mph) mindkettő 0,1-es növekedési fokozattal.

• I — Hátsó TLT
• J — Hátsó TLT kikapcsolva
• K — Differenciálzár
• L — Differenciálzár kikapcsolva
• M — Elsőkerék-hajtás bekapcsolva
• N — Elsőkerék-hajtás (automata)
• O — Elsőkerék-hajtás (fékrásegítő)
• P— Beszúrás (A funkciók lefele csúsztatására szolgál szerkesztés módban.)
• Q — Törlés

A távolság opciók megadhatók, USA, brit vagy metrikus mértékegységekkel, illetve billentyűzetről vagy adatbeviteli mezőn keresztül is.

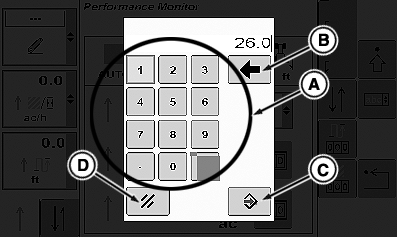

RXA0107389-UN-16APR10

Távolság beállító billentyűzet

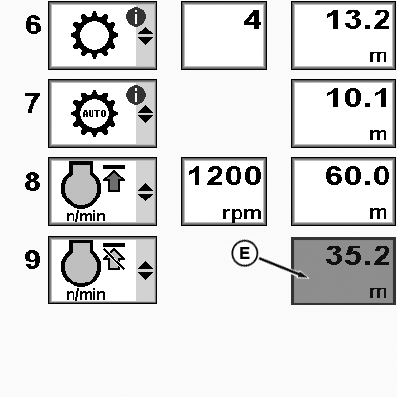

RXA0108932-UN-27JUL10

Távolság adatbeviteli mező az iTEC szerkesztő oldalán

A - Billentyűzet

B - Backspace

C - Mentés/bevitel

D - Törlés

E - beviteli négyzet

Távolságok bevitele USA/brit mértékegységgel, érintőképernyőn keresztül:

1. Jelölje ki a távolság beviteli mezőt.

   MEGJEGYZÉS: Billentyűzeten keresztül történő módosításhoz nyomja meg a Backspace (visszafele törlés) billentyűt (B).

2. Miután megjelenik a billentyűzet, adja meg a kívánt számot a billentyűzet (A) megfelelő billentyűinek megnyomásával, majd nyomja meg a Bevitel gombot (C). Visszavonáshoz nyomja meg a Mégse gombot (D).

Értékek bevitele metrikus mértékegységekkel vagy a forgatógomb használatával:

1. Jelölje ki a távolság beviteli mezőt (E).

2. Ezzel kiemelte az adatbeviteli mezőt, majd görgessen felfele az adatbeviteli mező értékének növeléséhez, vagy lefele a csökkentéséhez.

3. Nyomja meg a CommandARM™ Jóváhagyás gombját.

MEGJEGYZÉS: A - Tájékoztató figyelmeztetés, korlátozott funkció - akkor jelenik meg, ha a funkció nincs megfelelő állapotban, amikor a műveletsor passzív módban van, programozás alatt áll, vagy a rendszer éppen nem hajtja végre. (Pl.: TLT kapcsoló kikapcsolva).

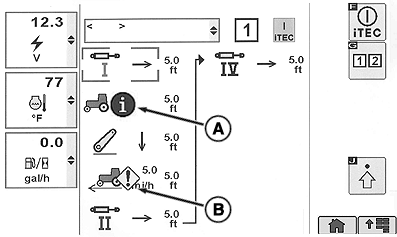

RXA0107038-UN-20AUG10

Korlátozott funkció riasztások

A - Tájékoztató figyelmeztetés — Korlátozott funkció

B - Szerviz riasztás — Korlátozott funkció

B - Szerviz riasztás, korlátozott funkció - A funkció végrehajtása nem történik meg végrehajtás módban, és bizonyos körülmények a funkció szerviz riasztására utalhatnak. (Pl.: TLT kapcsoló hiba).

Korlátozott funkció	Javítás Módja
Differenciálzár	A jármű sebessége a differenciálzár kikapcsolási határérték felett van.
TLT	A kapcsoló nincs bekapcsolt állásban.
Járműsebesség	A jobb oldali irányváltó kar (ha van) hátramenetben áll
	Aktuális beállított sebesség < 0,8 km/h
APS	Nincs kiválasztva automatikus PowerShift visszaállító fokozat
Hátsó hárompont-vezérlő	Hátsó hárompont-emelő reteszelve
Mellső vonókapcsoló	Első hárompont-emelő reteszelve
	Első hárompont-emelő nincs első hárompont-emelés módban
SCV	SCV zárolva
	A szelep nincs úszó helyzetben
FieldCruise (fordulattartás)™	FieldCruise a Hozzáférés kezelőben zárolva
