A VARI-COOL™ ventilátorszíj le- és felszerelése

1.

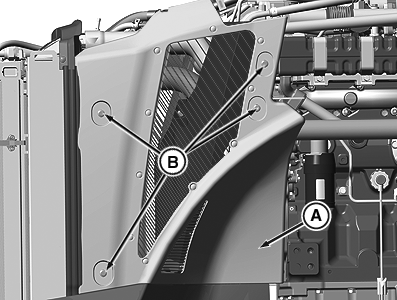

   RXA0107862-UN-28MAY10

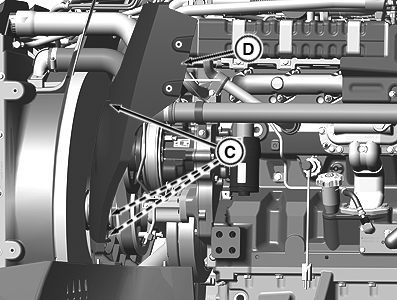

   RXA0107863-UN-28MAY10

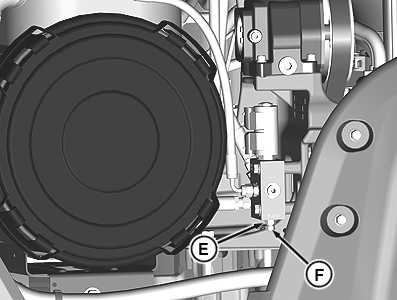

   RXA0107865-UN-28MAY10

   A - Oldal burkolat

   B - Csavarok, 4 db

   C - Csavarok, 3 db

   D - Terelőlemez

   E - Szorítóanya

   F - Leeresztőcsavar

   Nyissa fel a motorháztetőt.

---




2. Távolítsa el a csavarokat (B) és a motor bal első oldalburkolatait (A).

3. Vegye ki a csavarokat (C), és vegye le a terelőpanelt (D).

4. FONTOS: A leeresztő csavar kiszerelésével az olaj le fog folyni. Lazítsa meg a leeresztő csavart annyira (maximum két fordulatra), hogy az olaj visszafolyjon a tartályba.

   Lazítsa meg a záróanyát (E) és a leeresztő csavart (F).

5.

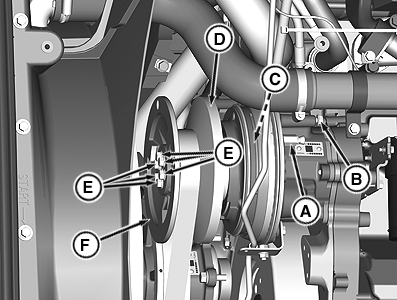

   RXA0107867-UN-28MAY10

   A - Ventilációs adapter

   B - Fejescsavar

   C - Dugattyúlemez

   D - Belső szíjtárcsa

   E - Csavarok (6 db)

   F - Mellső szíjtárcsa

   Vegye ki a ventilációs adaptert (A) a házból.

---




6. Távolítsa el a csavart (B), és helyezze a dugattyúlemezen (C) található ventilációs adapter furatába.

7. Húzza meg a csavart (B) a belső szíjtárcsa (D) befelé húzásához.

8. Tartsa meg az első szíjtárcsát (F), és vegye ki a csavarokat (E).

9. Egyenletesen húzza le a szíjtárcsát a tengelyről.

10.

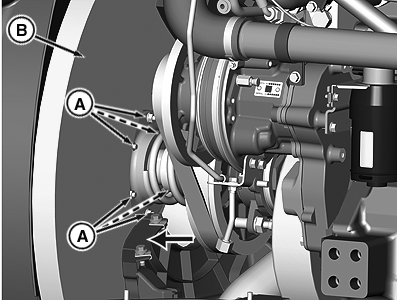

    RXA0107868-UN-28MAY10

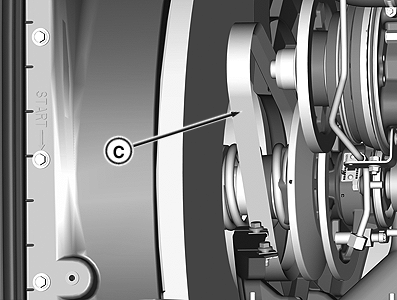

    RXA0107869-UN-28MAY10

    A - Anya (6 db)

    B - Ventillátor

    C - Szíj

    Távolítsa el a hat anyát (A) és óvatosan támassza a ventilátort (B) a hűtőnek.

---




11. Vegye ki a szíjat (C) a ventilátor és a ventilátoragy közötti nyíláson.

12. Dobja ki a régi szíjat.

13. Fűzze be az új szíjat a ventilátor és a ventilátor agy közötti nyíláson át úgy, hogy az alsó szíjtárcsafelek közé kerüljön.

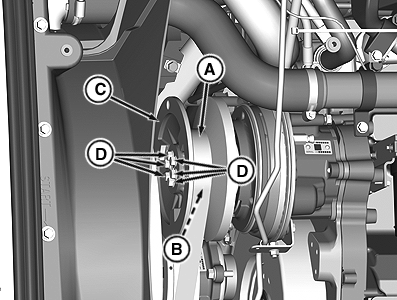

    RXA0107915-UN-28MAY10

    A - Szíj

    B - Hajtótengely

    C - Mellső szíjtárcsa

    D - Csavar (6 db)

---




14. Csúsztassa be a ventilátort a helyére, tegye fel az anyákat, és húzza meg azokat előírás szerint.

    Részegység	Méret	Specifikáció
    Ventilátor-hajtás szerelvény
    Anya	Meghúzási nyomaték	25 Nm (18 lb-ft)

15. Húzza fel a szíjat (A) a hajtótengelyre (B), neki a hátsó szíjtárcsának.

    FONTOS: A mellső szíjtárcsa (C) felszerelésekor ügyeljen arra, hogy a szíj laza maradjon és ne szoruljon a szíjtárcsák közé.

    Tisztítsa meg a mellső szíjtárcsa és a tengely illeszkedő felületeit.

16. Szerelje fel a mellső szíjtárcsát (C).

17. Tartsa meg a mellső szíjtárcsát, és húzza meg a csavarokat (D) a megadott nyomatékkal.

    Részegység	Méret	Specifikáció
    Hajtótárcsát a hajtáshoz fogató
    Fejescsavar	Meghúzási nyomaték	37 Nm (27 lb-ft)

18. Távolítsa el a csavart, és helyezze be a ventilációs adaptert, majd tegye vissza a csavart az eredeti helyére.

    Részegység	Méret	Specifikáció
    Ventilációs adapter és csavar
    Ventilációs adapter	Meghúzási nyomaték	24 Nm (18 lb-ft)
    Fejescsavar	Meghúzási nyomaték	13 Nm (9 lb-ft)

19. MEGJEGYZÉS: A légtelenítő csavart el kell zárni, hogy a traktor beindítása után a szíj megfelelően meg legyen feszítve.

    Zárja el a leeresztő csavart, húzza meg az előírt nyomatékra, majd húzza meg a kontraanyát, győződjön meg róla, hogy el van zárva, és a szíj a szíjtárcsák között laza.

    Részegység	Méret	Specifikáció
    Leeresztőcsavar	Meghúzási nyomaték	25 Nm 221 lb-in.
    Szorítóanya	Meghúzási nyomaték	25 Nm 221 lb-in.

20. Szerelje vissza a terelőlemezt és a jobb oldali burkolatot, majd húzza meg az előírt nyomatékra.

    Részegység	Méret	Specifikáció
    Terelőlemez csavarok
    Fejescsavar	Meghúzási nyomaték	20 Nm (15 lb-ft)

21. MEGJEGYZÉS: A motort laza szíjjal beindítva a szíj kimászik a szíjtárcsák közötti horonyból. A szíj a motor beindítása után pár másodperc alatt beáll a megfelelő helyzetbe.

    Indítsa be a motort és járassa 15 másodpercig alapjáraton. Állítsa le a motort.

22. Szerelje le a jobb oldali mellső burkolatot és győződjön meg róla, hogy a szíj megfelelően fekszik a szíjtárcsák között.

    VIGYÁZAT: Tartsa távol a kezét a kinyúló ventilátor lapátoktól. A kések széle éles, mely sérülést okozhat.

23. Szerelje vissza a jobb oldali mellső burkolatot.
