Anbau des Anbaugeräts und der Steuerung

X9811-UN-23AUG88

RXA0110340-UN-13SEP10

RXA0097019-UN-15JAN08

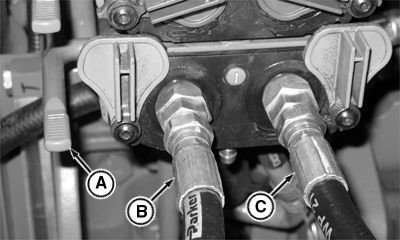

A - Griff für Zusatzsteuergerät

B - Schlauch für die Ausfahrfunktion

C - Schlauch für Einfahren

D - Kabelbaum-Steckverbinder

ACHTUNG: Austretende Hochdruckflüssigkeit kann die Haut durchdringen und schwere Verletzungen verursachen. Um dies zu vermeiden, vor dem Trennen von Hydraulikleitungen und anderen Anschlüssen den Druck ablassen.

Falls es zu einem Unfall kommt, muss sofort ein Arzt aufgesucht werden. In die Haut eingedrungene Flüssigkeit muss innerhalb weniger Stunden chirurgisch entfernt werden; andernfalls kann es zu schweren Gewebeschäden (Gangrän) kommen.

WICHTIG: Hydraulikschläuche können durch Krafteinwirkung, Knicke, Alterung und Witterung beschädigt werden. Schläuche regelmäßig prüfen.

Jeglicher Schmutz, Staub oder Fremdmaterial kann das Hydrauliksystem beschädigen. Hydraulikschläuche und Zusatzsteuergeräte gründlich reinigen, bevor das Anbaugerät an den Traktor angeschlossen wird.

WICHTIG: Dampf- oder Hochdruckreinigung in der Umgebung der Zusatzsteuerventile und der Elektronik kann die Ausrüstung beschädigen. Bei Hochdruckreinigern mit einem Druck von mehr als 6895 kPa (69 bar) (1000 psi) muss ein Mindestabstand von 200 mm (8 in) zu den Anschlüssen eingehalten werden.

HINWEIS: Schlauchkennzeichnungssätze sind beim John Deere™ Vertriebspartner erhältlich.

1. Die Schläuche für Ausfahren (B) und für Einfahren (C) kennzeichnen.

2. Traktor in Position zurückfahren und Anbaugerät an Zugpendel anbauen. Sicherstellen, dass der Kraftheberbolzen in Position verriegelt ist.

   ACHTUNG: Verletzungen vermeiden. Den Motor abstellen, den Hebel des Zusatzsteuergeräts in Neutralstellung bringen und die Bedienelemente für Zusatzsteuergeräte sperren, bevor Anbaugeräte angebracht werden, um Bewegungen des Anbaugeräts zu vermeiden.

   WICHTIG: Immer den Motor abstellen, bevor der Stellungssensor des Anbaugeräts angeschlossen/getrennt wird. Anschließen/Trennen bei laufendem Motor verursacht Systemstörungen. Zur Wiederherstellung der ordnungsgemäßen Funktion den Motor abstellen, den Anbaugeräte-Stellungssensor trennen und wieder starten.

3. Traktormotor abstellen.

   WICHTIG: Darauf achten, dass die Hydraulikschläuche der Fernsteuerung vorschriftsmäßig an die Kupplungen angeschlossen werden. Wenn die Schlauchanschlüsse vertauscht sind, wird die Maschine nicht wie erwartet auf die Systemsteuerung reagieren. Die Anschlüsse des mittig montierten Zusatzsteuergeräts liegen gegenüber den Anschlüssen des Frontkrafthebers und des hinteren Zusatzsteuergeräteblocks.

   Hinteres ZSG oder Frontkraftheber	Mittleres ZSG
   Ausfahren = linker Anschluss	Ausfahren = rechter Anschluss
   Einziehen = rechter Anschluss	Einfahren = linker Anschluss

4. HINWEIS: ZSG-Griff (A) wird nur heruntergedrückt, falls die Kupplungen getrennt sind.

   Hydraulikschläuche für Anbaugeräte anschließen. Siehe “Fernsteuer-Hydraulikanschlüsse” in Abschnitt 63 dieser Betriebsanleitung.

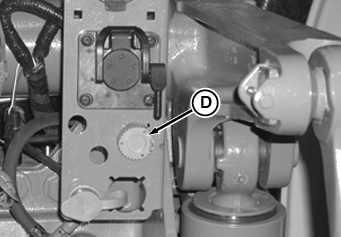

5. Den Anschluss des Anbaugeräte-Stellungssensors am Kabelbaumanschluss des Traktors (D) installieren.
