Externe Schalter für Kraftheber, ZSG und Zapfwelle
ACHTUNG: Zur Verhütung von Verletzungen oder Sachschäden
infolge einer Traktorbewegung sicherstellen, dass sich das Getriebe
in der Parkstellung befindet, bevor die externen Heben/Senken-Schalter
betätigt werden. Sich bei Betätigung der externen Heben/Senken-Schalter
aus den Gefahrenzonen fernhalten.

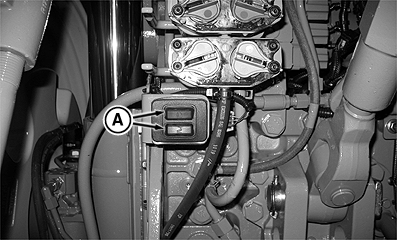

RXA0112400-UN-21DEC10
Externe Schalter zum Heben/Senken des Heckkrafthebers (am Ventilblock für Zusatzsteuergeräte)
A - Externer Kraftheberschalter am Ventilblock
Traktoren verfügen über externe Schalter (A) für Heben und Senken des Krafthebers, die bei Traktoren ohne Kotflügelverlängerungen am Ventilblock angebracht sind.

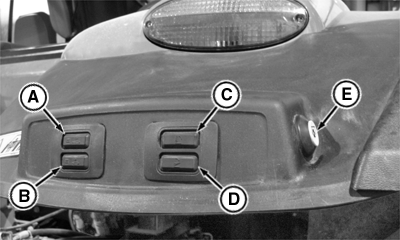

RXA0108234-UN-28JUN10
Heckkraftheberschalter an Kotflügelverlängerung

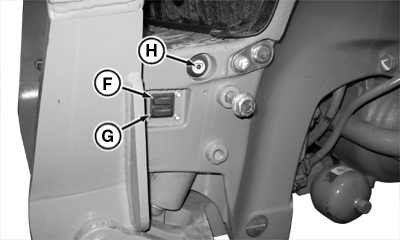

RXA0109659-UN-23AUG10
Schalter zum Heben/Senken des Frontkrafthebers
A - Hinterer ZSG-Ausfahrschalter (falls vorhanden)
B - Hinterer ZSG-Einfahrschalter (falls vorhanden)
C - Schalter für Heben des Heckkrafthebers
D - Schalter für Senken des Heckkrafthebers
E - Externer Heckzapfwellenschalter (falls vorhanden)
F - Externer Schalter zum Heben des Frontkrafthebers
G - Externer Schalter zum Senken des Frontkrafthebers
H - Externer Frontzapfwellenschalter (falls vorhanden)
Traktoren mit Frontkraftheber und Frontzapfwelle können außerdem mit vorn montierten, externen Schaltern ausgerüstet sein.Traktoren mit optionalen hinteren Kotflügelverlängerung können auf den Kotflügeln über Schalter zum Heben (C) und Senken (D) verfügen.
Schalter zum Ausfahren (A) und Einfahren (B) von ZSG III sind für hydraulische Oberlenker verfügbar. Ein externer Heckzapfwellenschalter (E) ist ebenfalls verfügbar.
Mit Frontkraftheber ausgerüstete Traktoren können über externe Schalter zum Heben (F) und Senken (G) verfügen. Traktoren mit Frontzapfwelle können über einen externen Frontzapfwellen-Schalter (H) verfügen.
|
