Anschließen/Trennen von Hydraulikschläuchen – mittig montierter Ventilblock oder vordere Ventile (falls vorhanden)

X9811-UN-23AUG88

RXA0126745-UN-26AUG13

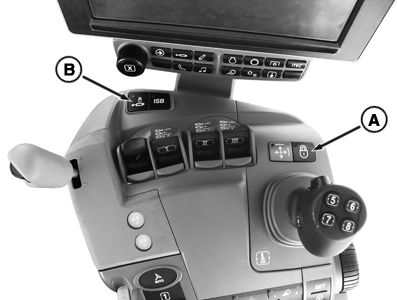

Joystick, ZSG-Bedienhebelsperren

RXA0129741-UN-12APR13

RXA0135061-UN-20AUG13

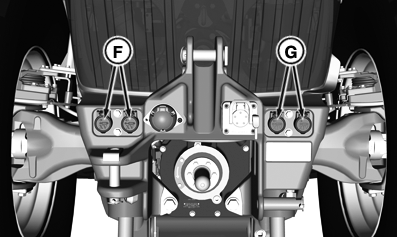

Frontkraftheber-Kuppler

A - Joystick-Sperre

B - ZSG-Bedienhebelsperre

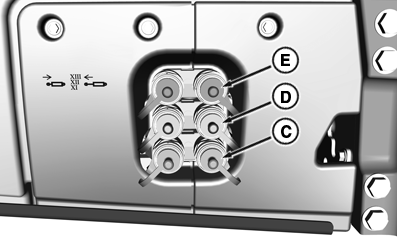

C - Mittig montiertes ZSG XI

D - Mittig montiertes ZSG XII

E - Mittig montiertes ZSG XIII

F - Vorderes ZSG XV

G - Vorderes ZSG XIV

ACHTUNG: Austretende Hochdruckflüssigkeit kann die Haut durchdringen und schwere Verletzungen verursachen. Deshalb vor dem Abnehmen von Hydraulikleitungen und anderen Anschlüssen das System drucklos machen.

Falls es zu einem Unfall kommt, muss sofort ein Arzt aufgesucht werden. In die Haut eingedrungene Flüssigkeit muss innerhalb weniger Stunden chirurgisch entfernt werden; andernfalls kann es zu schweren Gewebeschäden (Gangrän) kommen.

Verletzungen vermeiden. Den Motor abstellen, den ZSG-Hebel in Neutralstellung bringen und die ZSG-Bedienelemente sperren, bevor Anbaugeräte angebracht werden, um Bewegungen des Anbaugeräts zu vermeiden.

Vor dem Anschließen oder Trennen von Hydraulikschläuchen die ZSG-Bedienhebelsperre und die Joystick-Sperre [(A) und (B)] aktivieren, um eine Bewegung der Geräte und die Gefahr von Verletzungen zu vermeiden.

WICHTIG: Hydraulikschläuche können durch Krafteinwirkung, Knicke, Alterung und Witterung beschädigt werden. Schläuche regelmäßig prüfen.

Jeglicher Schmutz, Staub oder Fremdmaterial kann das Hydrauliksystem beschädigen. Hydraulikschläuche und Zusatzsteuergeräte gründlich reinigen, bevor das Anbaugerät an den Traktor angeschlossen wird.

Dampf- oder Hochdruckreinigung in der Umgebung der Zusatzsteuerventile und der Elektronik kann die Ausrüstung beschädigen. Bei Hochdruckreinigern mit einem Druck von mehr als 6895 kPa (69 bar) (1000 psi) muss ein Mindestabstand von 200 mm (8 in) zu den Anschlüssen eingehalten werden.

HINWEIS: Siehe “Anbau des Anbaugeräts und der Steuerung” im Abschnitt “TouchSet™-Tiefensteuerung” in dieser Betriebsanleitung.

Hydraulische Kuppler an der Vorderseite des Traktors und/oder an einem mittig montierten Ventil (falls vorhanden) werden entweder über einen Joystick oder über einen ZSG-Hebel betätigt. Verfügbare optionale Ausrüstung: Lader oder Frontkraftheber mit Hydraulikanschlüssen.

1. ZSG-Bedienelemente sperren.

   • Joystick – Joystick-Sperre (A) drücken.
   • CommandARM™ – ZSG-Bedienhebelsperre (B) drücken.



2. Staubkappen/Stopfen reinigen.

3. WICHTIG: Darauf achten, dass die Hydraulikschläuche der Fernsteuerung vorschriftsmäßig an die Kupplungen angeschlossen werden. Wenn die Schlauchanschlüsse vertauscht sind, wird die Maschine nicht wie erwartet auf die Systemsteuerung reagieren. Die Anschlüsse des mittig montierten Zusatzsteuergeräts liegen gegenüber den Anschlüssen des Frontkrafthebers und des hinteren Zusatzsteuergeräteblocks.

   Hinteres ZSG oder Frontkraftheber	Mittleres ZSG
   Ausfahren = linker Anschluss	Ausfahren = rechter Anschluss
   Einziehen = rechter Anschluss	Einfahren = linker Anschluss

   Staubkappen/Stopfen abziehen, um die Kuppler freizulegen.

4. Schläuche fest in die Kuppler drücken.

   • Bei Traktoren, die mit Lader ausgestattet sind, siehe die Betriebsanleitung des Laders, um die korrekten Schlauchanschlüsse zu identifizieren.



ZSG-Nummer	Farbe	Vordere Funktion
ZSG XI	Grün	Mittleres ZSG
ZSG XII	Blau	Mittleres ZSG
ZSG XIII	Braun	Mittleres ZSG
ZSG XIV	Schwarz	Vorderes ZSG
ZSG XV	Violett	Vorderes ZSG

Durchflusstabelle (mittleres ZSG)
