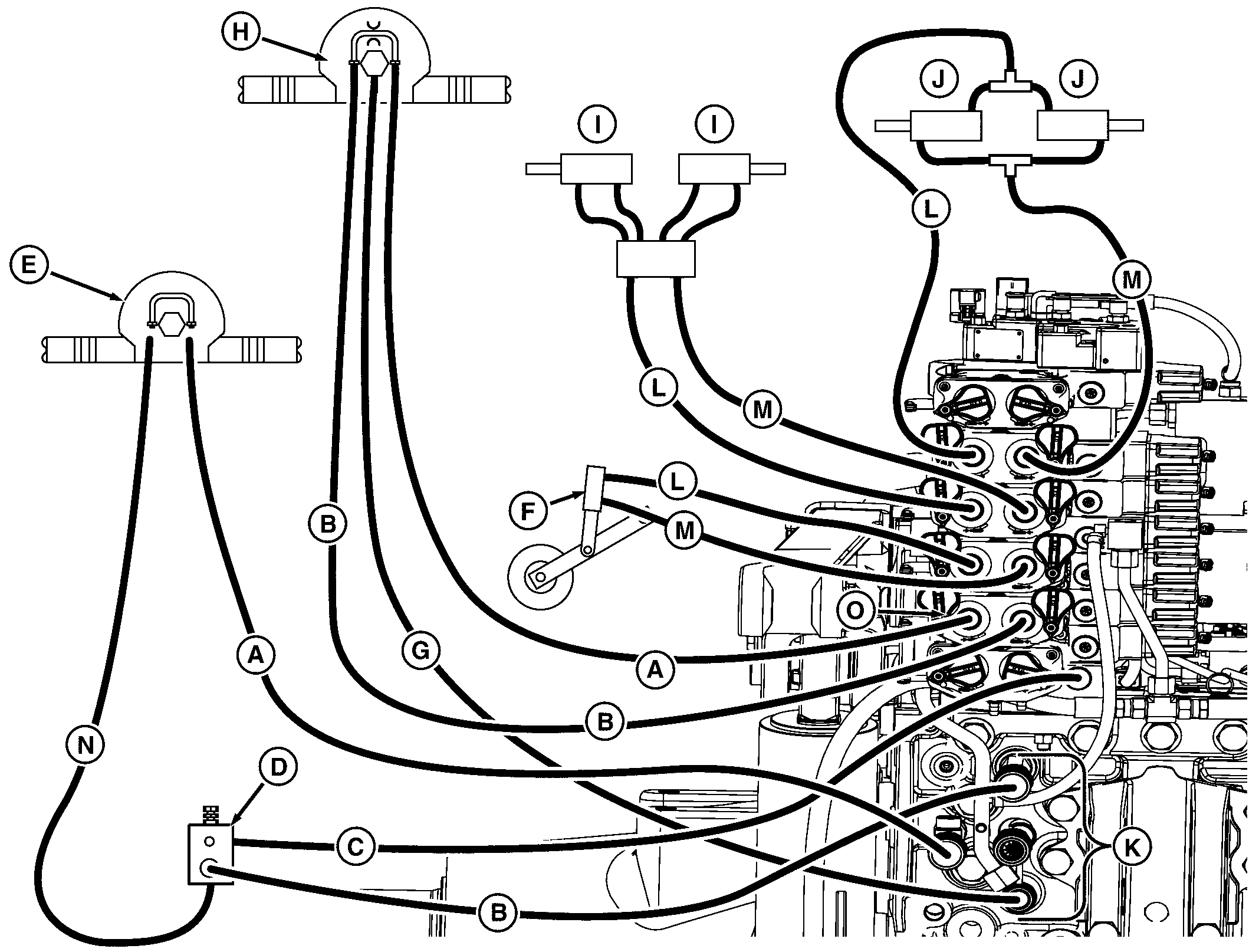

Anbaugeräteanschluss, Beispiel 2 – Motorausführung mit Zusatzdruckversorgung und Motorgehäuseablauf

RXA0113667-UN-11FEB11

A - Rücklaufleitung

B - Druckleitung

C - LS-Leitung

D - Steuerventil

E - Unterdruckmotor

F - Zylinder heben/senken

G - Motorgehäuse-Ablaufleitung

H - Zweiter Motor

I - Markierfunktion

J - Aus-/Einklappfunktion

K - Anschlüsse für die Zusatzdruckversorgung

L - Anschlussleitung für Ausfahren

M - Anschlussleitung für Einfahren

N - Leitung mit geregeltem Fluß

O - Spezial-Schlauchanschluß

Bei dieser Anwendung wird der Unterdruckmotor (E) über die Zusatzdruckversorgung betrieben; dazu ist eine Pilotdruckleitung (C) erforderlich, um den Betrieb der Hydraulikpumpe zu steuern.

Der zweite Motor (H) ist mit einer Motorgehäuseablauf-Leitung ausgestattet (G). Drucköl kommt vom Einfahranschluss am ZSG und Rücklauföl wird zum Ausfahranschluss geführt. Wenn das Rücklauföl vom Motor zu einem Zusatzsteuergerät geleitet wird, ist ein Spezial-Schlauchanschluss (O) erforderlich, damit das Hochdrucköl nicht zurück zum Motor fließt und möglicherweise die Dichtungen beschädigt. Wenn der Motor abgeschaltet wird, den Hebel für Zusatzsteuergerät in Schwimmstellung bringen, damit der Motor langsam zum Stillstand kommen kann. Wird der Hebel in Neutralstellung gebracht, kommt der Motor abrupt zum Stillstand und es kann zur Beschädigung der Dichtungen kommen, wenn Rücklauföl durch ein Zusatzsteuergerät geleitet wird.
