Verwendung der ZSG-Bedienhebel mit sechs Stellungen

RXA0126580-UN-05AUG13

CommandARM™

RXA0134902-UN-05AUG13

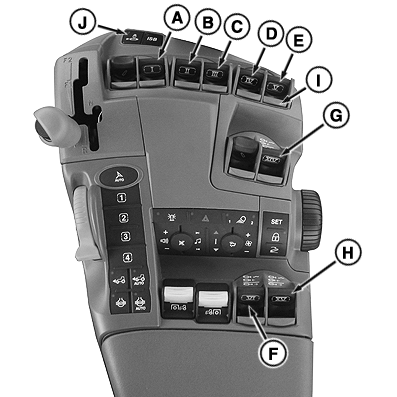

Armlehnen-Bedienelemente – ZSG-Hebel mit sechs Stellungen

A - ZSG I

B - ZSG II

C - ZSG III

D - ZSG IV

E - ZSG V

F - ZSG VI

G - ZSG XI

H - ZSG XII

I - Hebel der ZSG-Abdeckung

J - ZSG-Bedienhebelsperre

K - ZSG-Hebel (Neutralstellung)

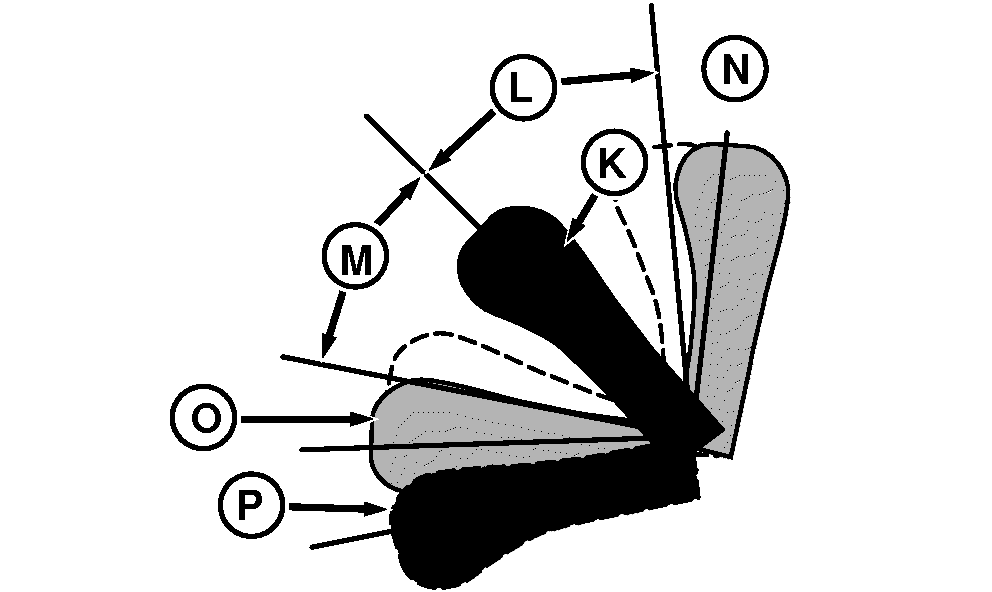

L - Bereich für Ausfahren

M - Bereich für Einfahren

N - Ausfahr-Raststellung

O - Einfahr-Raststellung

P - Schwimmstellung

ACHTUNG: Sicherstellen, dass die Schläuche richtig angeschlossen (nicht vertauscht) sind, um Verletzungen zu vermeiden. Wenn die Schläuche vertauscht sind, fährt der Zylinder aus, wenn er einfahren sollte.

Verletzungen vermeiden. Bevor Anbaugeräte angebracht werden, um ungewollte Bewegungen des Anbaugeräts zu vermeiden, den Motor abstellen, den ZSG-Bedienhebel in Neutralstellung bringen und Bedienhebelsperre des ZSG (J) drücken.

HINWEIS: Die CommandArm™-Konfiguration kann sich je nach Wahlausstattung der Maschine unterscheiden.

Die Schwimmstellung kann verwendet werden, um Hydraulikmotoren zu erlauben, beim Abschalten eines Anbaugeräts auszulaufen. ZSG-Hebel bleiben nicht in der Schwimm- oder Neutralstellung, wenn sie nicht festgehalten werden.

• Bedienhebelsperre des ZSG (J):Sperrt die Befehle des Bedienhebels (nur bei ZSG-Hebeln (A) bis (H) und Frontkraftheberhebel). HINWEIS: Die externen Schalter für ZSGs (am hinteren Kotflügel) und den Frontkraftheber (am Frontkraftheber-Gussteil) sowie der Heckkraftheberhebel am CommandARM™ können weiterhin zur Vorgabe des Durchflusses verwendet werden.

• Neutral (K): Der Hebel kehrt in die Mittelstellung zurück, wenn er losgelassen wird, es sei denn, er steht auf Schwimmstellung.
• Ausfahren (L): (nach hinten zwischen Neutralstellung und Ausfahr-Raststellung) Variabler Durchfluss zum Ausfahren des Zylinders, proportional zur Hebelbewegung und der Durchflusseinstellung; schaltet sich aus, wenn der Hebel losgelassen wird.
• Einfahren (M): (nach vorne zwischen Neutralstellung und Einfahr-Raststellung) Variabler Durchfluss zum Einfahren des Zylinders, proportional zu Hebelbewegung und Durchflusseinstellungen; Durchfluss hält an, wenn der Hebel losgelassen wird.
• Raststellung für Ausfahren (N): (nach hinten in die Klick-Stellung) Zeitgesteuerter Durchfluss zum Ausfahren des Zylinders, basierend auf der Einstellung der Einrastzeit und der mit dem Durchflussregler gewählten Durchflussrate (siehe “Einstellen der Einrastzeit” und “Einstellen der ZSG-Durchflussrate” in diesem Abschnitt). Kehrt auf Neutral zurück, wenn er losgelassen wird.
• Raststellung für Einfahren (O): (nach vorn in die Klick-Stellung) Zeitgesteuerter Durchfluss zum Einfahren des Zylinders, basierend auf der Einstellung der Einrastzeit und einer mit dem Durchflussregler gewählten Durchflussrate (siehe “Einstellen der Einrastzeit” und “Einstellen der ZSG-Durchflussrate” in diesem Abschnitt). Kehrt auf Neutral zurück, wenn er losgelassen wird.
• Schwimmstellung (P): (nach unten in die verriegelte Stellung) Ventile öffnen zum Sumpf, um dem Zylinder das Ein- oder Ausfahren zu erlauben. Lässt Anbaugeräte den Bodenkonturen folgen. Zum Ausrücken nach oben und aus der verriegelten Stellung ziehen.

Die Abdeckung (I) des ZSG-Bedienhebels nach vorn drücken, wenn das Zusatzsteuergerät nicht verwendet wird.

HINWEIS: Um den Hydraulikdruck im Anbaugerät abzubauen, den ZSG-Bedienhebel in Schwimmstellung (P) bringen, während der Motor läuft.
