CommandArm™-Joystick (falls vorhanden)

RXA0133920-UN-11NOV13

CommandARM™-Joystick

RXA0133735-UN-17JUL13

Symbol “Bedienelemente einrichten”

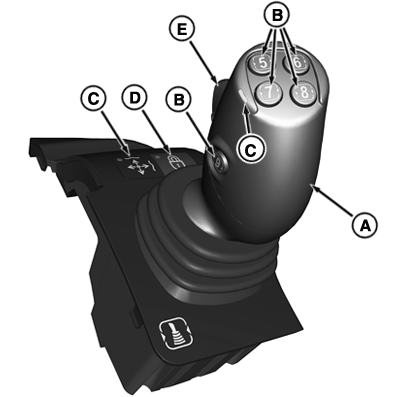

A - Joystick (falls vorhanden)

B - Joystick-Tasten

C - Kontrollleuchte für Joystick-Aktivierung

D - Joystick-Sperre

E - Joystick-Wippschalter

Betrieb von ZSGs mit Joystick

• Das Symbol für die Einrichtung der Bedienelemente erscheint bei Bedienelementen, die zur Bedienung von anderen Funktionen eingerichtet werden können. Siehe die Seite “Bedienelemente einrichten”, um die Funktionen der einzelnen Bedienelemente zu überprüfen.
• Die Achsen des Joystick (A) werden für den Betrieb von Kombinationen programmierter, vorderer oder hinterer ZSG-Funktionen verwendet.
• Traktoren mit entweder CommandQuad™- oder e23™-Getriebe können die Joystick-Tasten auf der Oberseite des Hebels mit Funktionen zur Ganghochschaltung (Taste 5) (B) und Gangherunterschaltung (Taste 7) (B) belegen.
• Die Kontrollleuchte für Joystick-Aktivierung (C) leuchtet, wenn der Joystick aktiv ist.
• Die Joystick-Sperre (D) wird verwendet, um elektrohydraulische Funktionen für ZSG(s) zu sperren, die für den Joystick konfiguriert sind.
• Der Wippschalter (E) wird für den Betrieb von Kombinationen programmierter, vorderer oder hinterer ZSG-Funktionen verwendet.

Benutzerdefinierte Einrichtung der Joysticksteuerung

RXA0133715-UN-16JUL13

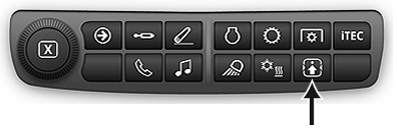

Direktzugriffstaste zur Steuerungseinrichtung in der Navigationsleiste

RXA0131049-UN-21FEB13

Menü → Registerkarte “Anwendungen” → Symbol “Bedienelemente einrichten”

RXA0133929-UN-17SEP13

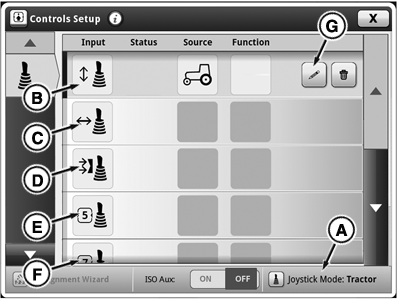

Seite “Bedienelemente einrichten”

RXA0133467-UN-17SEP13

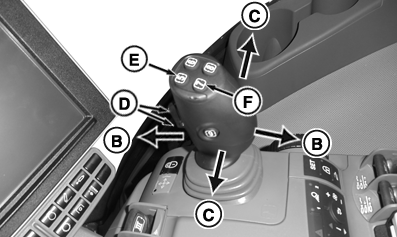

Joystick

A - Joystick-Traktormodus

B - Vorwärts-/Rückwärts-Bewegung

C - Links-/Rechts-Bewegung

D - Wippschalter

E - Joystick-Taste 5

F - Joystick-Taste 7

G - Softkey “Funktion bearbeiten”

Direktzugriffstaste für Steuerungseinrichtung in der Navigationsleiste drücken oder alternativem Pfad folgen:

1. “Menü” wählen.
2. Registerkarte “Anwendungen” wählen.
3. Symbol “Bedienelemente einrichten” wählen.
4. Joystick-Traktormodus (A) wählen.
5. Tasten für gewünschte “Benutzerdefinierte Zuweisungen” (B bis D) wählen, um die programmierte Funktion zu ändern.
6. Taste “Funktion bearbeiten” (G) drücken.

HINWEIS: Die Joystick-Tasten 5 (E) und 7 (F) sind ab Werk mit den Funktionen zum Hoch- bzw. Herunterschalten des CommandQuad™- und des e23™-Getriebes belegt.

RXA0133548-UN-30JUL13

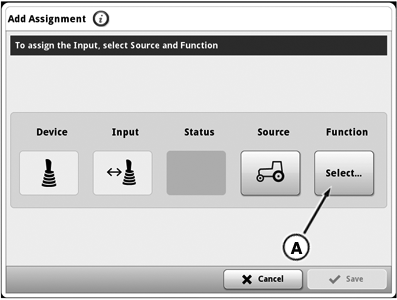

Seite “Zuweisung hinzufügen”

RXA0133468-UN-30JUL13

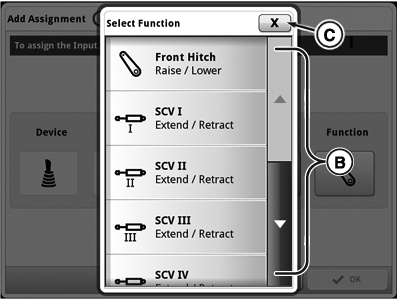

Seite “Funktion wählen”

RXA0133549-UN-30JUL13

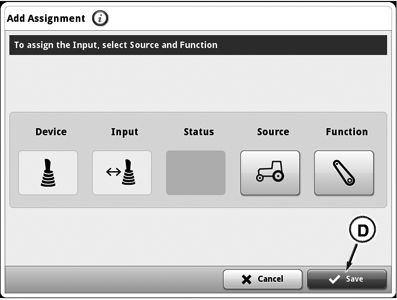

Taste “Funktion speichern”

A - Taste “Funktion wählen”

B - Liste der verfügbaren Funktionen

C - Abschlusstaste

D - Taste “Funktion speichern”

1. Funktionsauswahltaste (A) auf der Seite “Zuweisung hinzufügen” drücken.
2. Eine Auswahl aus der Liste der Funktionen (B) treffen, mit denen der Traktor ausgestattet ist, und auf die gewünschte Funktion drücken, die zugewiesen werden soll.
3. Abschlusstaste (C) drücken, um auf die Seite “Zuweisung hinzufügen” zurückzukehren.
4. Taste “Speichern” (D) drücken, um die zugewiesene Funktion zu speichern.

Der Fahrer kann ein beliebiges ZSG einer beliebigen Achse oder dem Wippschalter des Joysticks zuweisen.

HINWEIS: Einige abgebildete Funktionen sind unter Umständen nicht verfügbar, da diese von der Wahlausstattung des Traktors abhängig sind.
