Batterietrennschalter (falls vorhanden)

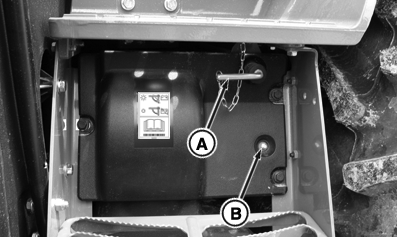

RXA0133425-UN-28JUN13

Batterietrennschalter “EIN”

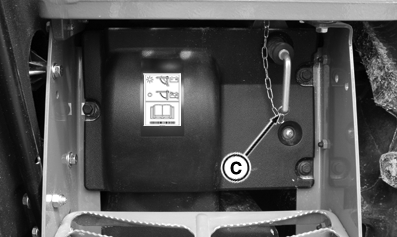

RXA0133426-UN-28JUN13

Batterietrennschalter “AUS”

A - Batterietrennschalter-Hebel “EIN”

B - DEF/AdBlue-Anzeigeleuchte (Nur 7310R Final Tier 4 und Stufe IV)

C - Batterietrennschalter-Hebel “AUS”

ACHTUNG: Niemals die Spannungsversorgung am Batterietrennschalter abschalten, wenn der Motor läuft. Dies kann zu schweren Schäden an den Elektrikkomponenten des Traktors führen.

WICHTIG: Während einer langen Einlagerung den Batterie-Trennschalter auf AUS stellen. Die Batterie kann entladen werden, wenn der Batterie-Trennschalter eingeschaltet bleibt.

(Nur Motoren der Final Tier 4 und Stufe IV.) Zur Bestimmung des Traktor-Motortyps siehe “Notieren der Motorseriennummer” im Abschnitt “Identifikationsnummern” in dieser Betriebsanleitung. Batterie nicht abklemmen, bis das SCR-System genug Zeit hatte, DEF/AdBlue automatisch aus dem System abzulassen. Wird die entsprechende Zeit zur Reinigung der Leitungen nicht eingehalten, kann das in den Leitungen verbleibende DEF/AdBlue kristallisieren und zur Verstopfung der Leitungen führen. Bei Temperaturen unter –15 °C (5 °F) friert nicht abgelassenes DEF/AdBlue ein und beschädigt Systemkomponenten. Wenn der Traktor mit einem Batterietrennsystem ausgerüstet ist, wird eine Leuchte neben dem Trennsystem aufleuchten, während das automatische Spülen durchgeführt wird. Diese erlischt, wenn der Vorgang abgeschlossen ist und es sicher ist, die Batterie zu trennen. Wenn der Traktor nicht mit einer Batterietrennvorrichtung ausgerüstet ist, nach dem Anhalten des Traktors die Batterie mindestens 4 Minuten lang nicht abklemmen.

WICHTIG: Das Batterietrennsystem an Traktoren mit Final Tier 4/Stufe IV ist mit einer Warnleuchte ausgerüstet. Den Batterie-Trennschalter nicht auf AUS stellen, bevor die Leuchte erloschen ist. Das Leuchten der Lampe zeigt an, dass das SCR-System gerade DEF/AdBlue ablässt. Das gesamte Ablassen des DEF/AdBlue kann bis zu 4 Minuten dauern.

Wenn der Batterie-Trennschalter auf AUS (C) steht, sind die Batterien elektrisch vom Traktor und den elektronischen Systemen getrennt. Wird der Schalter auf EIN (A) gestellt, wird die Batterie wieder an das System angeschlossen.
