Kühler und Klimaanlagen-Kondensator reinigen

Wenn die Traktorkühlmitteltemperatur zu hoch ist, oder wenn eine Ansammlung von Ablagerungen an den Kühlmittelkomponenten sichtbar wird, die Komponenten säubern, um zum Senken der zu hohen Temperaturen beizutragen.

1. Motor abstellen und Zündschlüssel abziehen.

2. Das Kühlerschutzgitter und die seitlichen Schutzgitter mit einer Bürste reinigen.

3. An Haubenentriegelung (A) ziehen und die Motorhaube öffnen.


   RXA0133488-UN-02JUL13


   RXA0134193-UN-25JUL13


   RXA0134230-UN-29JUL13

   A - Entriegelung der Motorhaube

   B - Linke hintere Entriegelungstasten

   C - Linke vordere Entriegelungstaste

---




4. Entriegelungstasten (B) drücken und linke hintere Seitenverkleidung entfernen.

5. Entriegelungstaste (C) drücken und linke vordere Seitenverkleidung entfernen.

6.

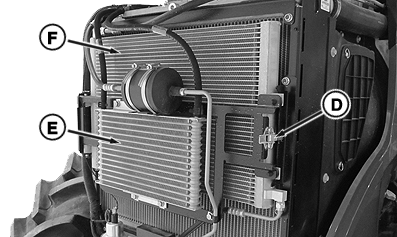

   RXA0134241-UN-12SEP13

   D - Klimaanlagenkondensator-Verriegelung

   Verriegelung (D) auf der linken Seite des Kondensators der Klimaanlage entriegeln und den Kühler nach vorne und nach links schwenken.

---




7. WICHTIG: Wird Wasser unter Druck auf elektronische/elektrische Komponenten oder Steckverbinder, Lager, Hydraulikdichtungen, Einspritzpumpen oder andere empfindliche Teile und Komponenten gerichtet, kann dies zu Betriebsstörungen führen. Druck verringern und einen Sprühwinkel von 45 bis 90 Grad wählen.

   Wird Druckluft auf elektronische/elektrische Komponenten oder Steckverbinder gerichtet, kann dies zum Aufbau statischer Elektrizität und zu Betriebsstörungen führen.

   Zum Reinigen von Klimaanlagenkondensator, Hydraulikölkühler, Ladeluftkühler und Motorkühlmittelkühler Druckluft verwenden. Verbogene Lamellen geradebiegen.

8. Komponenten, Schutze und Motorhaube wieder anbringenen und sichern.
