Kühlmittelstand prüfen

RXA0133488-UN-02JUL13

RXA0133489-UN-02JUL13

Entlüftungsbehälter

RXA0133490-UN-02JUL13

A - Entriegelung der Motorhaube

C - “Min Cold”

D - “Max Cold”-Markierung

B - Deckel des Entlüftungsbehälters

Der Kühlmittelstand wird elektrisch überwacht. Wenn der Kühlmittelstand zu niedrig ist, wird auf dem CommandCenter™ ein Diagnosecode angezeigt. Kühlmittelstand manuell kontrollieren und das System nach Bedarf auffüllen.

1. An der Haubenentriegelung (A) ziehen und die Motorhaube öffnen.

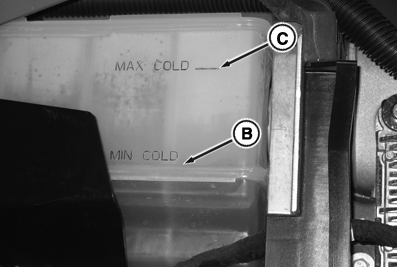

2. Kühlmittelstand an der Seite des Entlüftungsbehälters kontrollieren. Der Füllstand muss an oder über der Linie “Min Cold” (B) liegen. Falls der Füllstand zu niedrig ist, vor dem Nachfüllen von Kühlmittel auf Anzeichen von Lecks kontrollieren. Bei Bedarf reparieren.

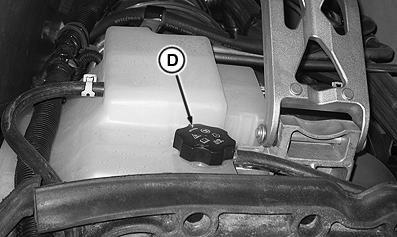

   WICHTIG: Deckel (D) des Entlüftungsbehälters nicht öffnen, wenn der Motor warm ist. Wird dies getan, gelangt Luft in das Kühlmittelsystem.

   HINWEIS: Wenn der Kühlmittelstand zu niedrig ist und kein Anzeichen äußerer Lecks gefunden wird, kann ein internes Kühlmittelleck vorhanden sein. An den John Deere™ Vertriebspartner wenden.

3. Warten, bis der Motor abgekühlt ist. Kappe des Entlüftungsbehälters entfernen und gemäß Vorgaben unter “Hochleistungs-Kühlmittel für Dieselmotoren” im Abschnitt “Kraftstoff, Schmierstoffe und Kühlmittel” dieser Betriebsanleitung nachfüllen. Nicht über die Linie “Max Cold” (C) auffüllen. Den Deckel des Entlüftungsbehälters wieder anbringen.

4. Die Motorhaube schließen und sichern.
