SCR-System (Selective Catalyst Reduction, selektive katalytische
Reduktion) (Motoren der Final Tier 4 und Stufe IV)
RXA0129256-UN-01FEB13

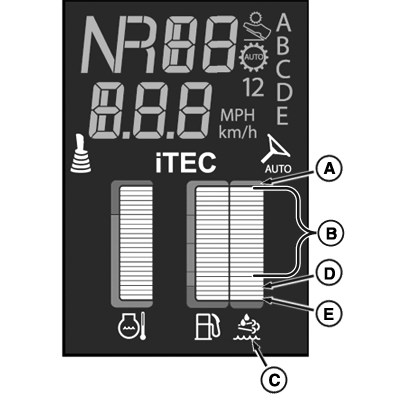

Infobord-Anzeige
A - DEF/AdBlue-Füllstandsanzeige
B - Normaler Betriebsbereich
C - DEF/AdBlue-Symbol
D - Niedriger DEF/AdBlue-Füllstand 1
E - Niedriger DEF/AdBlue-Füllstand 2
WICHTIG: Zur Bestimmung des Traktor-Motortyps siehe “Notieren
der Motorseriennummer” im Abschnitt “Identifikationsnummern”
in dieser Betriebsanleitung.
WICHTIG: Es ist gesetzlich verboten, jegliche Bauteile des
Nachbehandlungssystems zu manipulieren oder zu entfernen. Es ist außerdem
gesetzlich verboten, DEF/AdBlue zu verwenden, die nicht die angegebenen
technischen Daten erfüllt oder das Fahrzeug ohne DEF/AdBlue zu
betreiben.
WICHTIG: Die Verwendung falscher oder nicht zugelassener Nachbehandlungs-Komponenten
kann das Nachbehandlungs-System des Fahrzeugs beschädigen und
seine ordnungsgemäße Funktion einschränken. Niemals
die Nachbehandlungs-Komponenten der Fahrzeuge Interim Tier 4 / Stufe
III B und Final Tier 4 / Stufe IV miteinander
vertauschen.
HINWEIS: Das SCR-System überwacht die Qualität des hindurchfließenden
DEF/AdBlue. Wenn eine andere Flüssigkeit als DEF/AdBlue mit richtiger
Harnstoffkonzentration erkannt wird, wird das System einen Diagnosecode
anzeigen, und ein interner Zähler über vier Stunden wird
gestartet. Nach vier Stunden werden Motorleistung und -drehzahl gedrosselt.
Das SCR-System versorgt das Motor-Nachbehandlungssystem mit
DEF/AdBlue. DEF/AdBlue arbeitet gemeinsam mit den Nachbehandlungskomponenten
des Traktors an der Reduktion der Abgase. Zu technischen Angaben und
weiteren Informationen zum DEF/AdBlue siehe den Abschnitt “Kraftstoff,
Schmierstoffe und Kühlmittel” in dieser Betriebsanleitung.
Die elektronischen Systeme des Traktors überwachen den
DEF/AdBlue-Füllstand, um eine ordnungsgemäße Leistungsfähigkeit
sicherzustellen. Das Infobord zeigt den aktuellen DEF/AdBlue-Füllstand
(A) an. Wenn die DEF/AdBlue-Menge geringe Füllstände erreicht,
ändern die Systeme den Traktorbetrieb. Nachfüllen des DEF/AdBlue-Tanks
lässt das System zum normalen Traktorbetrieb zurückkehren.
Es wird empfohlen, den DEF/AdBlue-Tank bei jedem Kraftstoff-Tanken
nachzufüllen. Siehe “Befüllen des DEF/AdBlue-Tanks”
im Abschnitt “Kraftstoff, Schmierstoffe und Kühlmittel”
in dieser Betriebsanleitung.
DEF/AdBlue-Füllstand und Änderungen des Betriebs:
Normaler Betrieb – Wenn der
DEF/AdBlue-Füllstand in diesem Bereich (B) ist, leuchtet das
DEF/AdBlue-Symbol und der Traktor wird normal betrieben. Für
ununterbrochenen Betrieb den Füllstand immer in diesem Bereich
halten.
Niedriger DEF/AdBlue-Füllstand 1 – Wenn der DEF/AdBlue-Füllstand auf den ersten roten Balken (D)
fällt, blinkt die DEF/AdBlue-Anzeige und ein Diagnosecode wird
angezeigt. Der Traktor wird normal betrieben, aber das Nachfüllen
des DEF/AdBlue-Tanks wird empfohlen.
Niedriger DEF/AdBlue-Füllstand 2 – Wenn der DEF/AdBlue-Füllstand unter diesen Punkt (E), hört
die DEF/AdBlue-Anzeige auf zu blinken. Ein Diagnosecode wird angezeigt
und Motorleistung und -drehzahl werden gedrosselt. DEF/AdBlue-Tank
nachfüllen und Traktor wieder starten, um zum normalen Betrieb
zurückzukehren.
DEF/AdBlue friert bei -11 °C (12 °F) und wird dann
nicht in das SCR-System fließen. Die Traktorsysteme erkennen
zu niedrige Temperaturen und erlauben das Starten des Motors auch
ohne DEF/AdBlue-Durchfluss. Um Flüssigkeit im DEF-Behälter
aufzutauen, wird Motorkühlmittel verwendet, wenn der Motor läuft.
Wenn das System innerhalb von 40 Minuten erkennt, dass das DEF/AdBlue
aufgetaut ist und dass das SCR-System normal arbeitet, wird der weitere
Betrieb des Traktors zugelassen. Falls innerhalb von 40 Minuten der
DEF/AdBlue-Durchfluss nicht erkannt wird, wird ein Diagnosecode angezeigt
und ein interner Zähler über vier Stunden wird gestartet.
Nach vier Stunden werden Motorleistung und -drehzahl gedrosselt. Einfrieren
und Auftauen des DEF/AdBlue mindert dessen Qualität nicht.
|
