Lüfterriemen austauschen

RXA0133488-UN-02JUL13

Motorhaube öffnen

RXA0134208-UN-29JUL13

Rechte hintere Seitenverkleidung

RXA0135222-UN-23AUG13

A - Entriegelung der Motorhaube

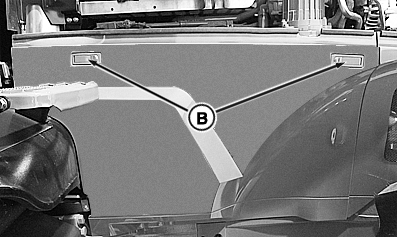

B - Linke hintere Entriegelungstasten

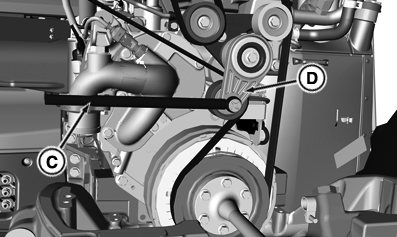

C - 1/2-Zoll-Gelenksteckschlüssel

D - Riemenspanner

Wenn der Lüfterriemen beschädigt oder gebrochen ist, nach Bedarf austauschen.

1. WICHTIG: Der Lüfterantriebsriemen ist mit einer automatischen Riemenspannvorrichtung ausgestattet, die keine Einstellungsarbeiten benötigt. Eine regelmäßige Kontrolle der Spannvorrichtung ist erforderlich. Siehe “Lüfterriemen-Spannvorrichtung” im Abschnitt “Wartung nach 1500 Betriebsstunden” in dieser Betriebsanleitung.

   An der Haubenentriegelung (A) ziehen und die Motorhaube öffnen.

2. Entriegelungstasten (B) drücken und rechte hintere Seitenverkleidung entfernen.

3. Kabelbaum-Steckverbinder des Vistronic-Lüfterantriebs trennen

4. Den Riemen entspannen; dazu eine 1/2-Zoll-Sperrklinke oder einen Gelenksteckschlüssel (C) an der Riemenspannvorrichtung (D) ansetzen.

5. Während weiterhin Druck mit dem Gelenksteckschlüssel (C) ausgeübt wird, den Riemen von der Spannrolle (D) abnehmen.

6.
   RXA0134221-UN-29JUL13

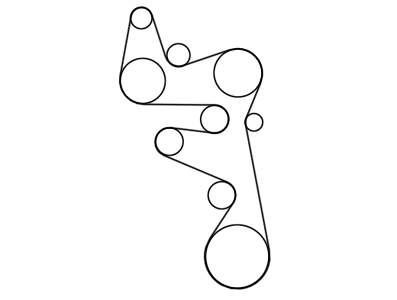

   Anordnung des 6,8-l-Lüfterriemens


   RXA0134220-UN-29JUL13

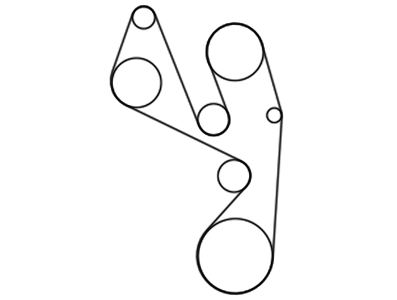

   Anordnung des 9,0-l-Lüfterriemens

   Riemen entspannen und vollständig abnehmen.

---




7. Einen neuen Riemen auf alle Riemenscheiben auflegen, jedoch nicht auf die Spannrolle. Zur richtigen Verlegung des Riemens siehe das Diagramm zur Lüfterriemen-Anordnung.

8. Mit einem Gelenksteckschlüssel die Spannrolle entspannen und den Riemen auflegen.

9. Die auf den Gelenksteckschlüssel ausgeübte Kraft langsam abbauen.

10. Kabelbaum-Steckverbinder des Vistronic-Lüfterantriebs wieder anbringen

11. Rechte hintere Seitenverkleidung montieren.

12. Die Motorhaube schließen und sichern.
